E73-2G4M08S1EX无线模块是亿佰特推出的一款高性能、超小体积的多协议蓝牙模块，是光学触摸键盘应用方案实现复杂功能和优异性能的基石。
强大核心：采用Nordic nRF52833 射频芯片，内置ARM Cortex-M4F 高性能处理器，主频高达64MHz，为光学数据处理和复杂触摸逻辑提供充足算力。
丰富内存：具备512KB Flash 和128KB RAM，可存储庞大的手势库、多层键位配置和复杂的固件逻辑，支持固件无线升级（FOTA）。
多协议支持：原生支持蓝牙5.1、蓝牙Mesh、Thread、Zigbee 和2.4GHz专有协议。本方案主要利用其低功耗蓝牙（BLE）特性，实现与手机、平板、电脑的高速、低功耗连接。
超低功耗：工作电压范围宽（1.7V~5.5V），具有先进的电源管理机制，特别适合电池供电的便携设备，是实现长续航的关键。
丰富外设：提供多达48个GPIO，以及UART, I2C, SPI, PWM, ADC 等接口，可轻松连接光学传感器、电容触摸芯片、LED指示灯等外设。
工业级品质：工作温度范围-40℃ ~ +85℃，适用于各种苛刻环境。
在该光学触摸键盘中，E73-2G4M08S1EX扮演着“总指挥”的角色：
数据处理中心：通过I2C/SPI接口读取光学导航传感器或触摸IC的原始数据。
逻辑运算单元：运行算法，将原始数据转换为精确的光标移动、点击、滚动以及自定义手势指令。
通信枢纽：通过BLE HID协议，将生成的键盘、鼠标指令无线发送给主机设备。
系统管理器：管理电池电量、控制背光、处理多设备连接切换、响应配置命令。
光学触摸技术为传统键盘带来了革命性的交互升级，主要应用场景包括：
高端办公键盘：在键盘功能区（F键上方）或空格键下方集成光学触摸板，用户无需抬手即可操作光标，极大提升文档处理、网页浏览效率。支持多点触控手势（如双指滚动、缩放）。
创意专业键盘（DCP）：为摄影师、视频剪辑师、设计师定制。集成高精度光学旋钮或触摸条，通过滑动或旋转来精确调整画笔大小、时间轴缩放、色彩参数等，替代昂贵的专用控制器。
紧凑型便携键盘：为超薄笔记本或平板电脑设计的键盘套，由于厚度限制无法使用传统触控板，转而采用隐藏式光学触摸区域。该区域平时是键盘的一部分，通过快捷键激活后变为触摸板，实现极致便携。
游戏键盘：在机械键盘上增加光学手势区，游戏玩家可自定义复杂宏命令，并通过特定滑动手势瞬间触发，获得竞技优势。
智能家居控制中心：将键盘与智能家居中控面板结合，通过触摸手势控制灯光场景、调节音量、切换监控画面等。

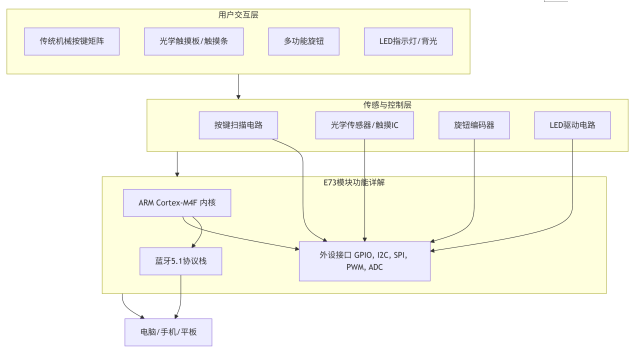

整个系统以E73-2G4M08S1EX蓝牙模块为核心，构建一个完整的嵌入式人机交互设备。
光学触摸传感：
o 方案选择：可采用专用触摸板模块（如原相PAW3205等光学流传感器）或电容式触摸IC。前者通过检测表面图像变化计算移动，后者检测电容变化实现多点触控。E73通过I2C/SPI与之通信。
o 布局：触摸传感器需平整安装，表面有磨砂质感透光盖板。
键盘矩阵：充分利用E73丰富的GPIO（通常需要16-20个IO），设计8x8或更大的键盘矩阵，支持全键无冲。
电源管理：
o 锂电池供电：典型电压3.7V，符合E73的宽电压工作范围。
o 充电电路：集成充放电管理IC。
o 低功耗设计：固件中需配置E73在无操作时自动进入休眠模式，通过任意按键或触摸事件唤醒。
天线设计：严格遵守数据手册，为模块的陶瓷天线或IPEX座预留足够的净空区，确保无线信号质量。
外设驱动：
o 键盘扫描：编写矩阵扫描程序，带硬件/软件消抖。
o 光学传感器驱动：通过I2C读取传感器的ΔX, ΔY数据。
o 触摸IC驱动：读取触摸坐标、手势信息。
HID配置文件：
o 使E73模拟为复合设备：同时是蓝牙键盘和蓝牙鼠标。
o 定义报告描述符，包含按键、光标移动、滚轮、手势等数据。
主程序逻辑：
o 数据融合：将光学传感器的移动数据转换为平滑的鼠标移动，并加入加速度曲线。
o 手势识别：实现单击、双击、双指滚动、缩放等逻辑。
o 多层配置：通过Fn键或特定手势切换层，改变触摸区域的功能（如默认是鼠标，Fn层是多媒体控制）。
o 设备管理：实现最多3台设备的配对与快速切换。
o 电量监测：通过ADC检测电池电压，并通过LED或HID协议上报给主机显示。
原因：
l 光学传感器采样率设置过低或数据读取延迟大。
l 固件中移动数据处理算法不佳，缺乏平滑滤波。
l 传感器表面有污渍或划痕。
解决方案：
l 优化E73的I2C/SPI读取频率，确保高采样率。
l 在固件中加入卡尔曼滤波或移动平均算法，对原始数据进行平滑处理。
l 保持触摸板表面清洁，使用高质量盖板。
原因：
l 天线性能差或附近有强2.4GHz干扰（WiFi、USB3.0）。
l 蓝牙连接参数（如Connection Interval）设置不合理。
l 电池电压低导致射频功率不足。
解决方案：
l PCB检查：确保天线区域净空。让用户避免将接收器放在USB3.0接口旁。
l 参数优化：在功耗和响应速度间权衡，适当缩短连接间隔。使用BLE 5.1的更高吞吐量特性。
l 电量监控：实现低电压警告功能。
原因：
l RGB背光常开且亮度高。
l 休眠唤醒机制有bug，无法进入深度休眠或误唤醒。
l 外部电路存在静态电流泄漏。
解决方案：
l 设置背光自动熄灭超时。默认使用较低亮度。
l 仔细调试固件的休眠逻辑，确保无操作后能可靠休眠，且唤醒源（按键、触摸）配置正确。
l 用电流表测量休眠状态下的整机电流，排查异常耗电的元件。
解决方案：
l 开发配套手机APP：手机通过BLE与E73模块连接。
l 配置数据传输：APP将用户自定义的手势-动作映射表发送给E73模块，模块将其存储于Flash中。
l 固件执行：E73在检测到相应手势时，从映射表中查找并执行对应的宏命令或按键序列。
原因：
l 未正确进入配对模式。
l HID报告描述符配置错误。
解决方案：
l 检查固件，确保长按特定按键能启动蓝牙广播。
l 使用蓝牙协议分析仪（如Ellisys）检查HID描述符是否符合规范，确保设备能被正确识别为HID设备。
本方案充分利用了E73-2G4M08S1EX蓝牙模块高性能、多协议、丰富外设和低功耗的优势，成功地将光学触摸这一创新交互方式集成到蓝牙键盘中。该方案不仅提供了强大的硬件平台，还详细阐述了从硬件设计、固件开发到问题排查的全过程，为打造一款具有差异化竞争力的高端输入设备提供了完整、可行的技术蓝图。通过此方案，可以开发出满足专业用户对效率和便捷性极致追求的下一代键盘产品。
