EWD181-Z20(232/485)简单易用型zigbee数传电台是一款以ZigBee3.0技术为基础的无线数传电台，具有透传，协议传输等多种功能的zigbee数传电台。前文介绍了该zigbee数传电台的功能特点、工作原理以及应用场景。为了方便客户快速熟悉EWD181-Z20(232/485)数传电台，本文主要介绍EWD181-Z20系列zigbee3.0数传电台结合上位机快速搭建配置zigbee网络，并实现实现各种模式下的配置和通信。
1)、准备两个EWD181-Z20(232/485)，分别作为协调器和终端节点；

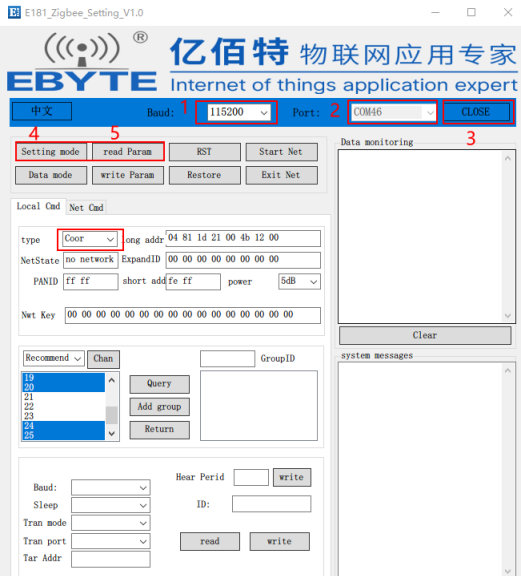

2)、打开上位机软件，选择端口号，设置串口波特率（默认115200），打开串口配置工具，如下图所示；

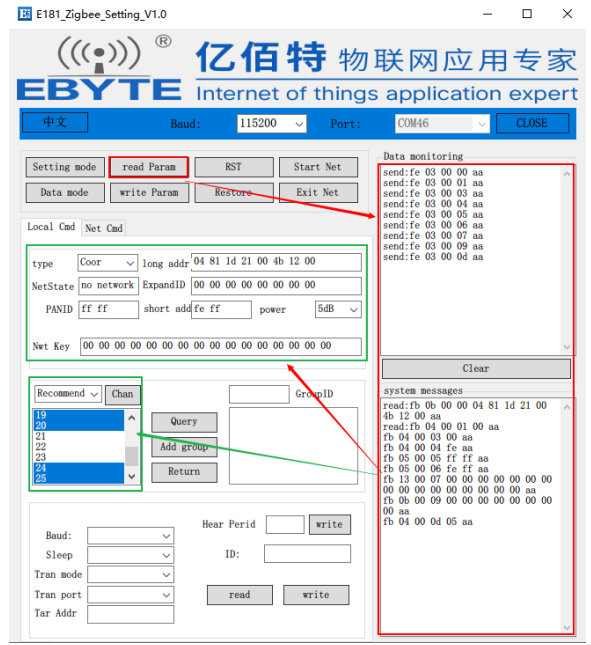

3)、点击进入配置、读取参数，读取相应DTU参数。

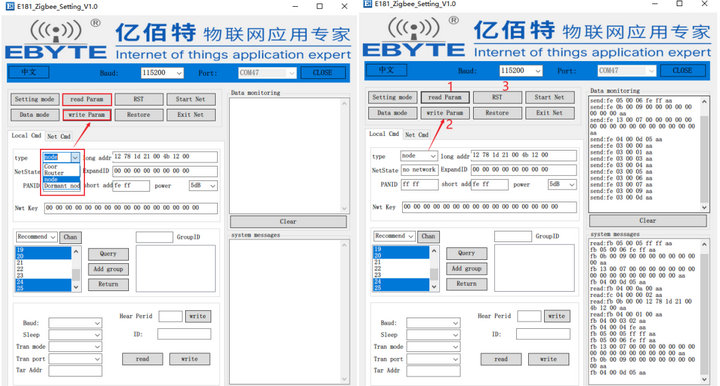

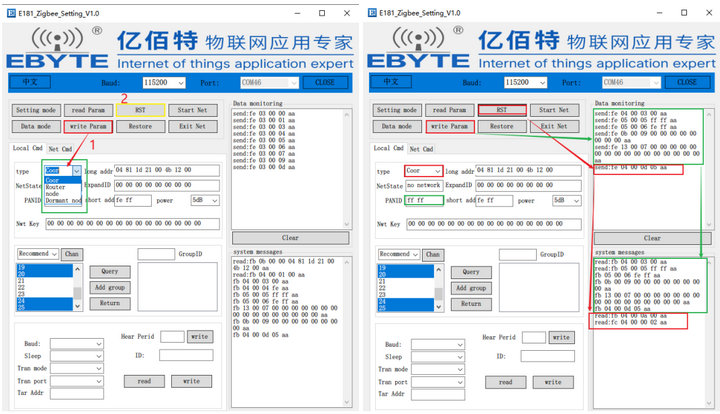

4)、选择节点类型为协调器，并写入参数。然后点击重启DTU读取为协调器后成功，再次读取参数，点击配置网络等待协调器开始组建网络，用户可查看模块参数。
网络组建好读取参数：配置网络参数：（PAN ID 为 FFFF 时为自动 PAN ID）。
5)、选择另一个模块，按照相同步骤设置为终端或休眠终端（模块出厂默认为休眠终端，需要进行设置，本实验为终端）。

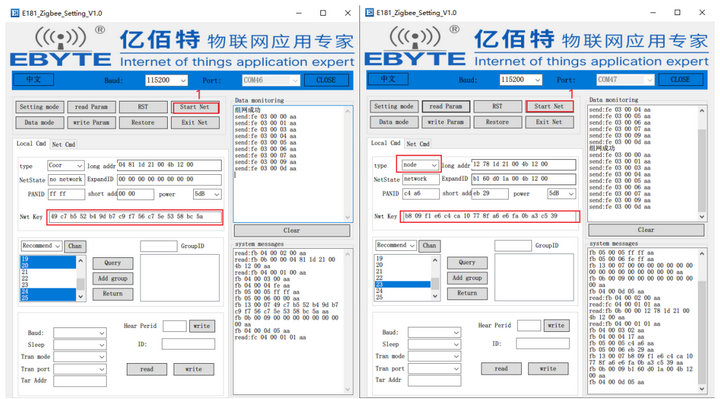

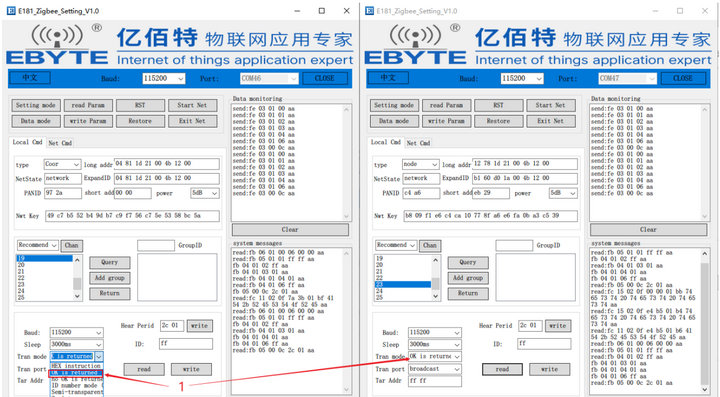

6)、配置好终端后点击配置网络，读取参数PANID网络密钥获取成功(与协调器一致)组网成功。
协调器向入网终端传输数据(点播通信)。
协调器：

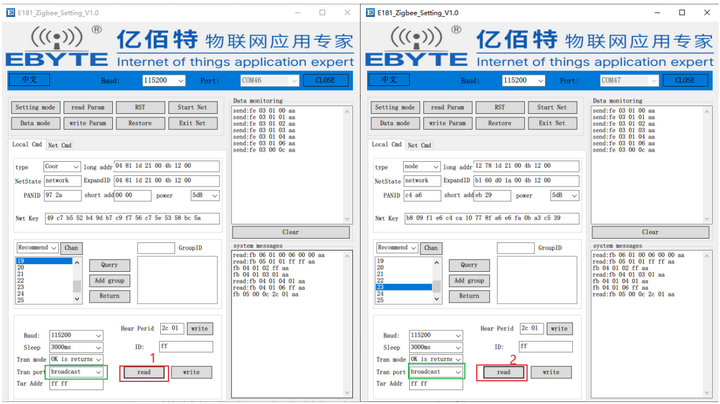

① 点击读取参数
② 、选择透传模式(模式1)

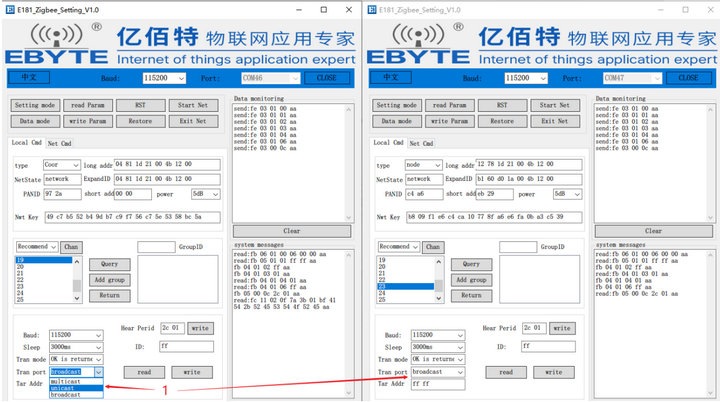

③ 、选择透传协议(单播)

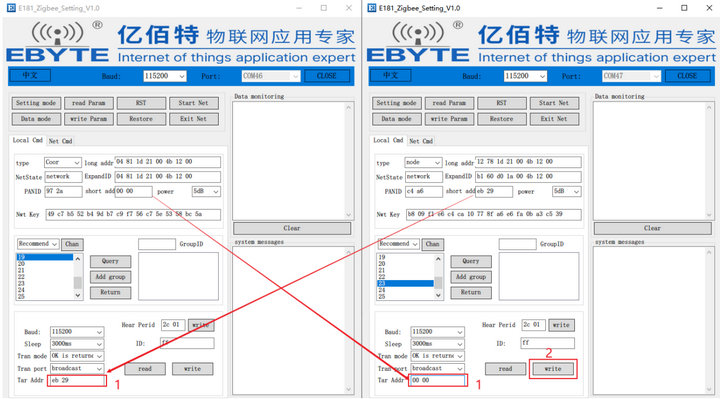

④ 、填写目标地址(入网终端短地址)
⑤ 、点击写入参数

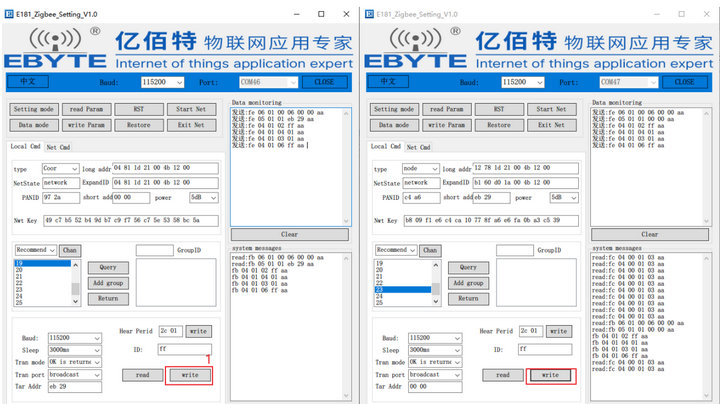

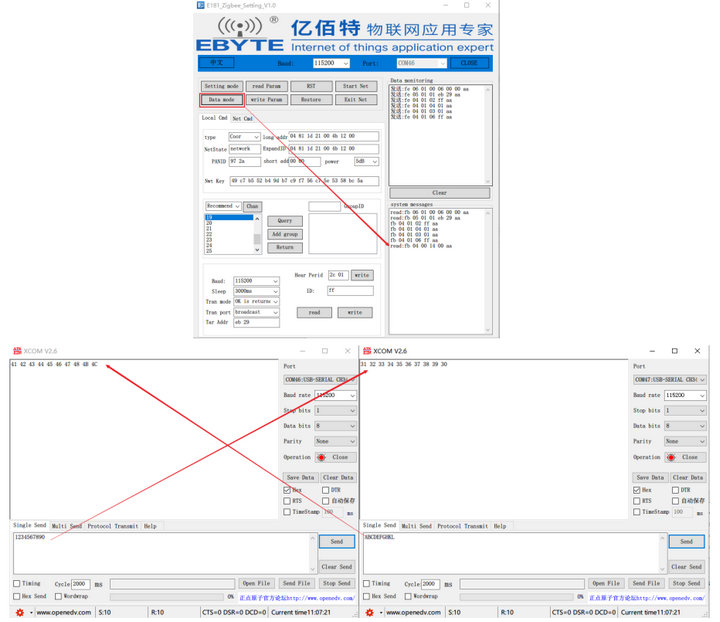

⑥ 、最后点击进入传输模式，关闭上位机，使用串口工具进行通信测试
协调器向入网终端传输数据（组播通信）；

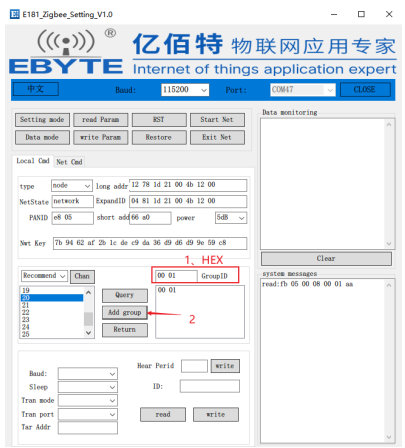

① 加组：在单播基础上面将需要进行组播的节点进行分组例如将终端A，终端B加入 00 01分组，如下图所示：

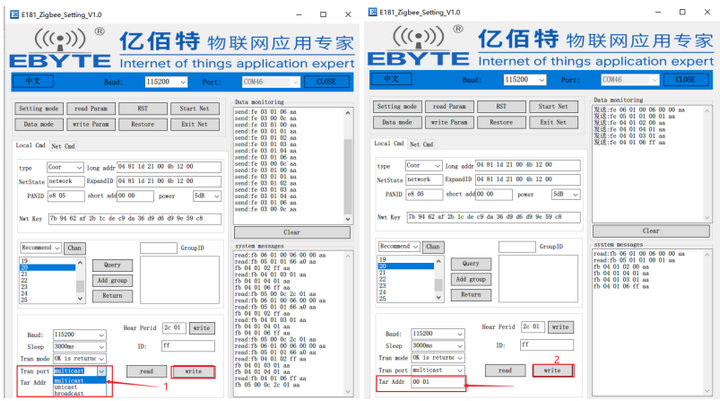

② 、协调器选择组播、填写组号，如下图所示：

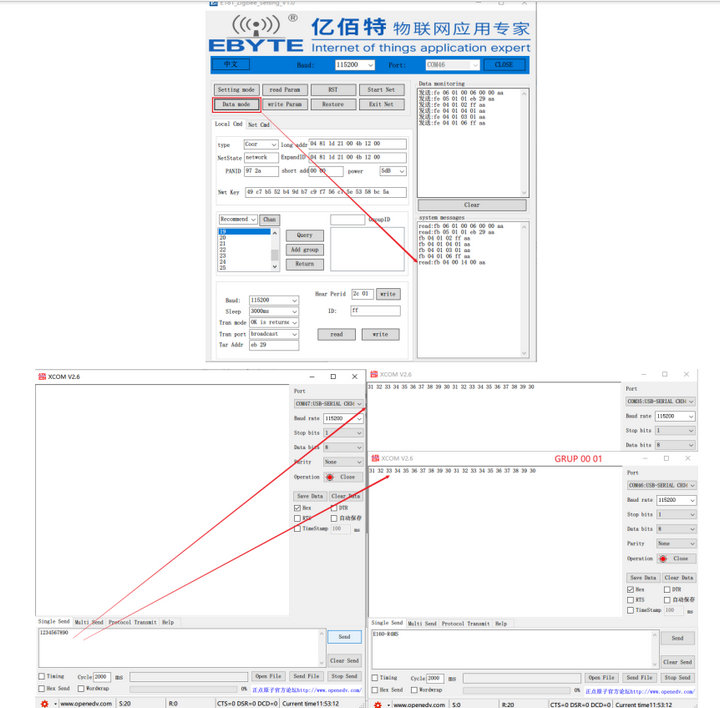

③ 、点击传输模式，关闭上位机，使用串口工具打开相对应串口，进行通信测试
以上就是EWD181系列简单易用型zigbee3.0数传电台的组网通信教程，如有更深入研发配置使用，请于业务员或者提交技术支持，有技术员深度知道配置应用。
注：工作模式为HEX指令模式，AT指令模式下不能用于上位机配置。
