1、产品简介
E104-BT12系列蓝牙mesh模块是亿佰特基于SigMesh自组网、网络远程控制技术研发的蓝牙模组，根据性能参数有E104-BT12NSP和E104-BT12LSP系列蓝牙模块以及E104-BT12USP-TB、E104-BT12NSP-TB、E104-BT12LSP-TB系列测试套件。

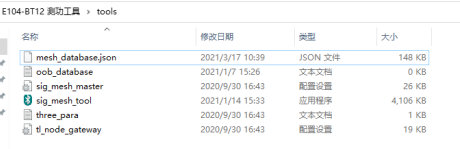

2、相关资料下载
准备上位机以及我们提供的小模块（E104-BT12LSP）如下所示

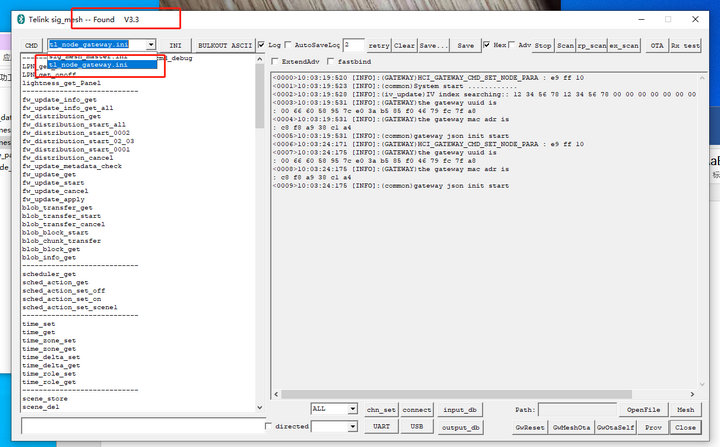

1、插上模块后打开上位机

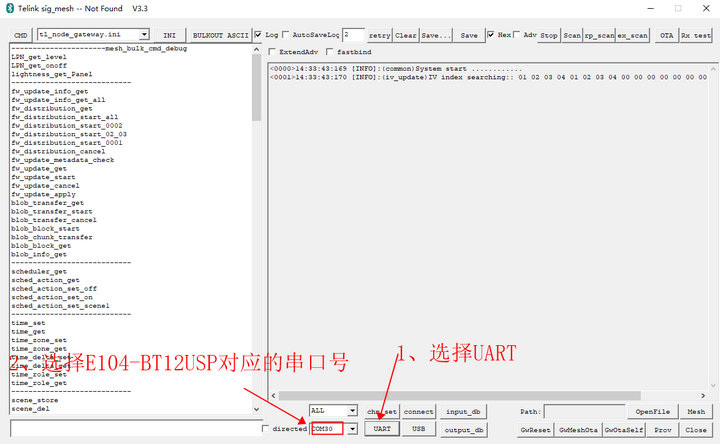

选择UART，然后选择对应的E104-BT12USP串口号

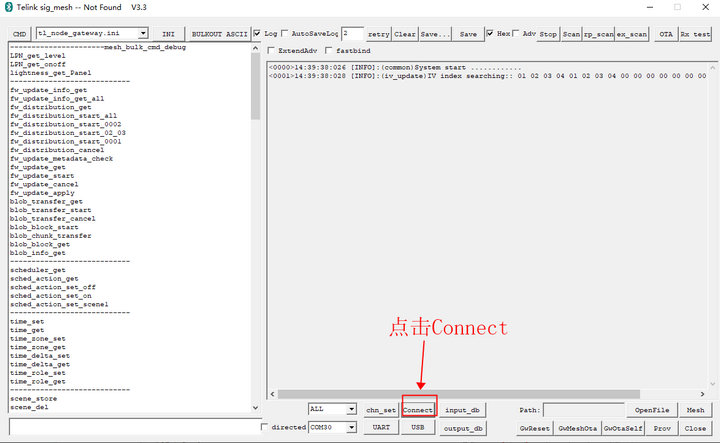

然后点击connect，

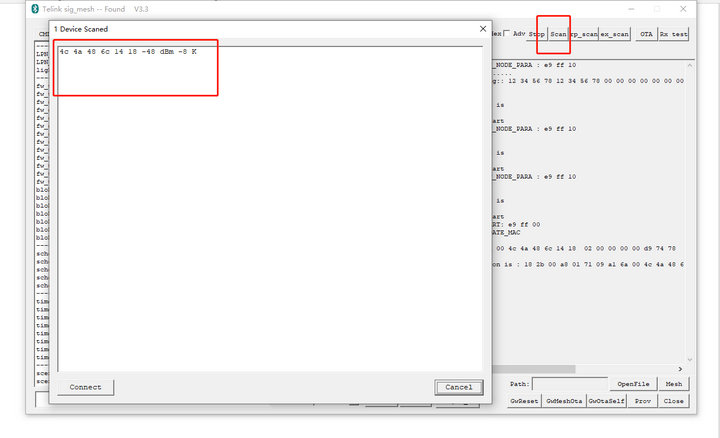

2、蓝牙模块上电上位机上选择SCAN
双击需要组网的设备地址

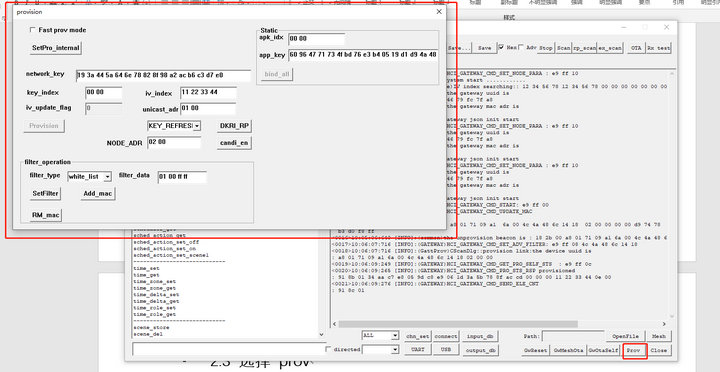

3、选择prov
点击PROV后 会出现左边的选项

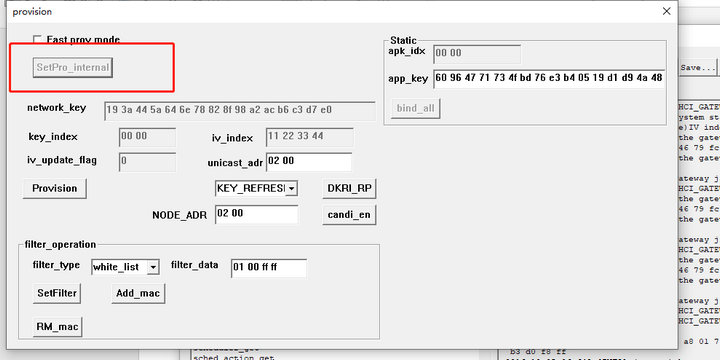

4、设置自己的参数，只需要在USB dangglo第一次使用设置

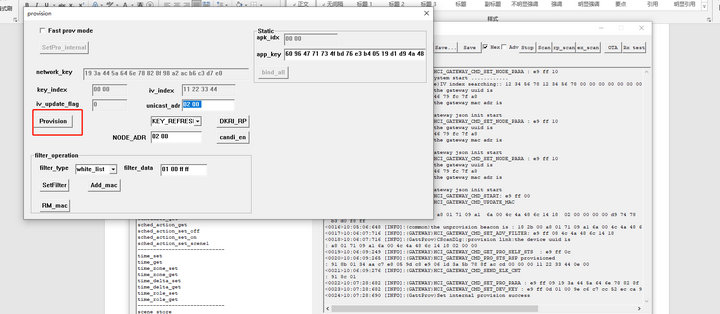

5、PROV开始
点击如下图所示

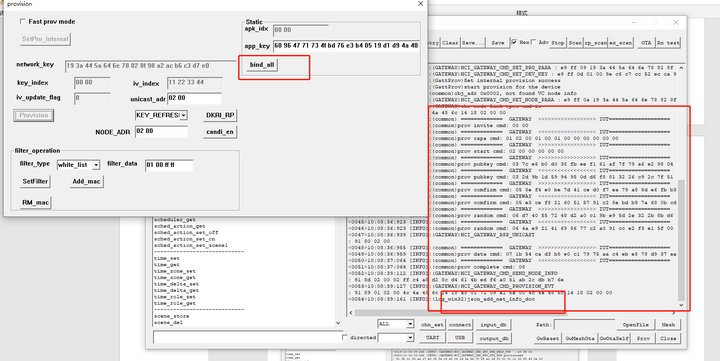

6、绑定APPkey
如下所示完成prov后就可以绑定APPkey

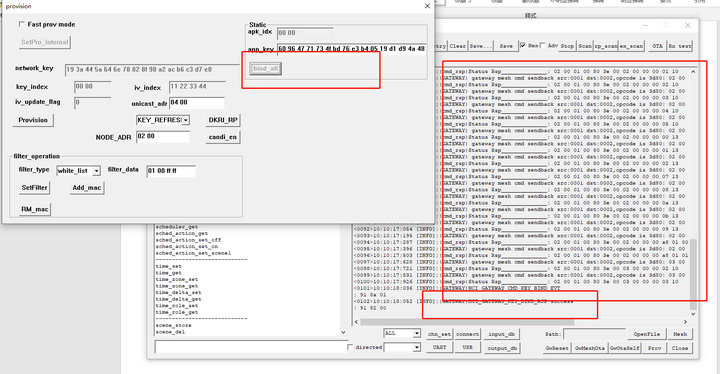

7、完成组网，如下图所示
8、控制灯

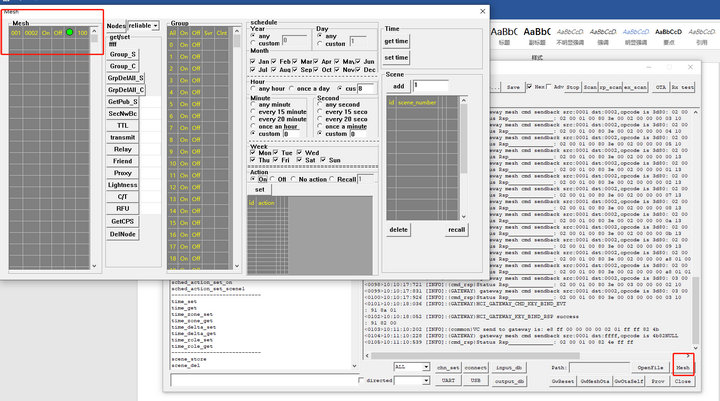

点击mesh会出现新的页面，如下图所示：
此时点击红框中的ON off 即可控制 灯的开关，需要连接多个设备，重复组网操作即可
发布和订阅即将多个模块分配到一个虚拟地址下，可以理解为分组的意思，就是说我把个设备分到一个组，那么我这任何一个设备往组地址中传输数据，其余的都收到
1、实现分组

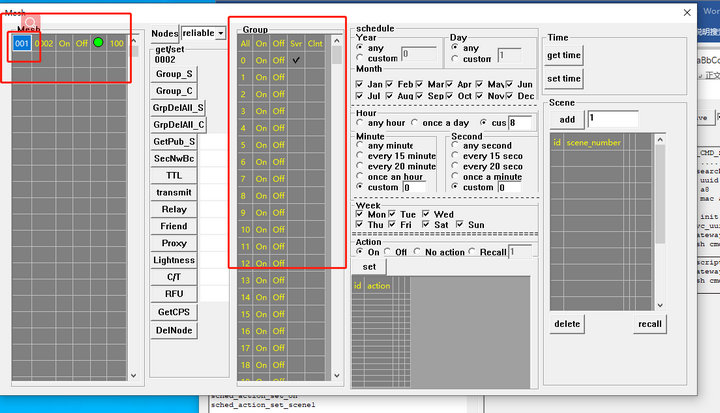

第一步双击如下所示的001 位置，就可以获取到节点的地址，然后你想将这个节点的灯控modle分配到那个组，就再GROUP一栏勾选
注：以上方法只是将灯控的modle分了组，其余的并没有，若有需要参考手册分组章节。
SIG OP :80 1B
1、加入组
指令实列：e8 ff 00 00 00 00 02 01 08 00 80 1b 08 00 00 c0 00 10
e8 ff |
|
|
| 00 00 | 00 00 | 02 01 | 08 00 | 80 1b | 08 00 | 00 c0 | 00 10 |
Cmd头 |
|
|
| 固定 | 固定 | 未知 | 目标地址 | SIG OP | 元素地址 | 组地址 | ModleID
|
2、删除组
指令实列：e8 ff 00 00 00 00 02 01 08 00 80 1d 08 00 00 10
e8 ff | 00 00 | 00 00 | 02 01 | 08 00 | 80 1d | 08 00 | 00 10 |
Cmd头 | 固定 | 固定 | 未知 | 目标地址 | SIG OP | 目标地址 | ModleID
|
1、加入组
指令实列：e8 ff 00 00 00 00 02 01 02 00 80 1b 02 00 01 c0 11 02 00 00
e8 ff | 00 00 | 00 00 | 02 01 | 02 00 | 80 1b | 02 00 | 01 c0 | 11 02 | 00 00 |
Cmd头 | 固定字段 | 固定 | 固定 | 目标地址 | Sig op | 元素地址 | 组地址 | ModleID
| 固定 |
注：手机APP默认只能订阅 0X1307 SIG_MD_LIGHT_HSL_S；
天猫精灵只订阅0010 SIG_MD_G_ONOFF_S。
注意：低功耗节点组传输需要将lightness mole 和 vindermole 分配到一个组下面 才能接收组地址传输。
今天的分享就到这里啦，EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多BLE蓝牙模块和蓝牙技术资料，感兴趣的小伙伴可以登录我们的亿佰特官网进行了解，也可以直接拨打400电话咨询技术专员！
