电子设备的“地”通常有两种含义：一种是大地，另一种是信号地，大多数时候信号地等于电源地。接地典型符号如下所示：

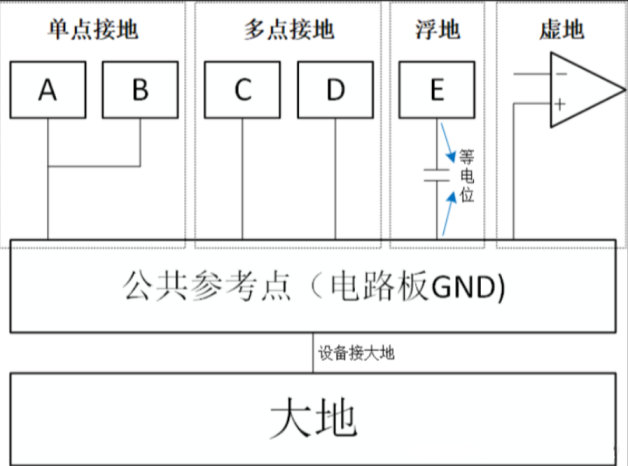

电路中元件与GND接地之间的连接方式可以分单点接地、多点接地、浮地和虚地。如下图所示：
单点接地的接地点在同一参考点；多点接地的接地点接在最近的接地平面上；浮地即电路的地与大地无导体连接；虚地常见于运算放大器。
公共接地层（最常用）：在信号走线下方添加一个公共接地层，确保PCB中任意2个接地点之间的阻抗最小。
专用接地层：在多层PCB中，组件通过接地过孔连接到接地层。
接地层过孔：如果PCB的两侧都有接地层，通过板上不同位置的过孔连接。这些通孔是穿过电路板并将两侧相互连接的孔，允许从任何可以插入通孔的地方访问接地层。
