在我们日常电路设计中，保证地的完整性和各种地之间的连接是非常重要的，如果接地没有处理好，会产生电势差，从而产生电流，影响电路正常工作，常用的接地方法我们有单点接地、多点接地和混合接地三种。下面为大家讲解单点接地、多点接地和混合接地这三种接地方法。
单点接地，是指所有电路的地线接到公共地线的同一点，这种接地的形式可以分为串联单点接地和并联单点接地。
单点接地的优点：单点接地的优势在于减少了地环路的复杂性，使得电路相对简单。
单点接地的缺点：单点接地过长地线可能导致地线阻抗增大，影响电路的性能，特别是是一些高频电路中。
单点接地的应用：单点接地适用于一些低频电路，也是我们常用的接地方法，它可以防止两点接地产生共地阻抗性电路耦合，需要注意的是其地线长度是不能够超过0.05。

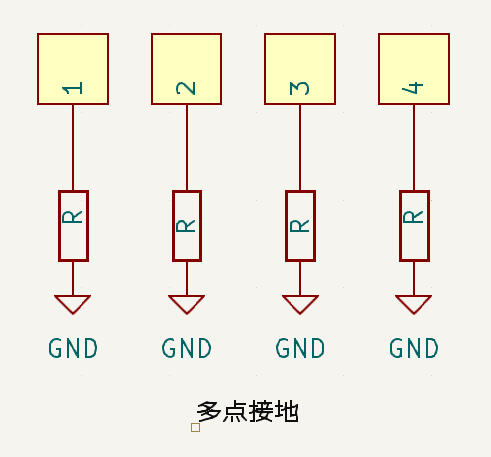

多点接地，是指电路中所有的电路地线就近接地，以便使接地线长度尽可能的短，一减小地线上产生的感抗。
多点接地的优点：使得电路地线减短，从而减小电感和高频驻波的现象。
多点接地的缺点：当电路中频率超过10MHz的时候，电路中可能会导致低电平信号之间耦合干扰。
多点接地的应用：在高频电路和数字电路中，我们会经常采用多点接地的方式，这样我们每个电路就能很近的接入地线面。
混合接地，在地线系统内使用电感、电容连接，利用电感、电容器件在不同频率下有不同阻抗的特性，使地线系统在不同的频率具有不同的接地结构。
混合接地的优点：混合接地既包含了单点接地的特性，又包含了多点接地的特性。
混合接地的缺点：比较复杂。
混合接地的应用：
低频单点—高频多点混合接地：
低频：电容的阻抗大—单点接地
高频：电容的阻抗小—多点接地
低频多点—高频多点混合接地：
低频：电感的阻抗小—多点接地
高频：电感的阻抗大—单点接地
综上所述，根据实际应用，在一些低频电路（工作频率低于1MHz）中，单点接地是一个常见的做法，因为它可以防止两点接地产生的共地阻抗性电路耦合。但在高频电路（工作频率高于30MHz）中，由于接地引线的感抗会随频率和长度成正比，多点接地成为更优的选择，因为它可以减少共地阻抗的产生，降低电磁干扰的风险。此外，对于工作频率介于1至30MHz之间的电路，可以采用混合接地的方式，根据接地线的长度和信号波长来决定是否采用单点接地或多点接地，当然在一一些复杂的电路中，既包含了数字电路，模拟电路，和一些功率发射器中，我们还需要考虑地之间的连接器件，比如电容连接，电感连接，磁珠连接等一些器件。
