无线数传电台的使用方法教程

一、数传电台物料准备

注:两个大功率数传电台天线之间的距离请超过 1 米,不然可能造成损坏!无线数传电台在使用过程中还有很多注意事项

二、数传电台使用方法

  1. 首先给数传电台安装天线,然后安装电源,仅支持压线方式,此时电源灯亮起,异常灯无指示;

  2. 使用USB接口转 RS-232 或 USB接口转 RS-485 使得电脑与无线数传电台相连;

  3. 启动两个串口调试助手,选择串口波特率为9600bps、校验方式为 8N1,即可实现串口透传;

  4. 若需要修改参数,请将 MOD 引脚与 GND 短接,进入配置模式,打开 E90-DTU  SL系列lora数传电台配置软件,即可修

改相关参数,完成配置后,请将 MOD 引脚至于悬空状态。

数传电台实现串口透传E90-DTU 大功率数传电台 (4)

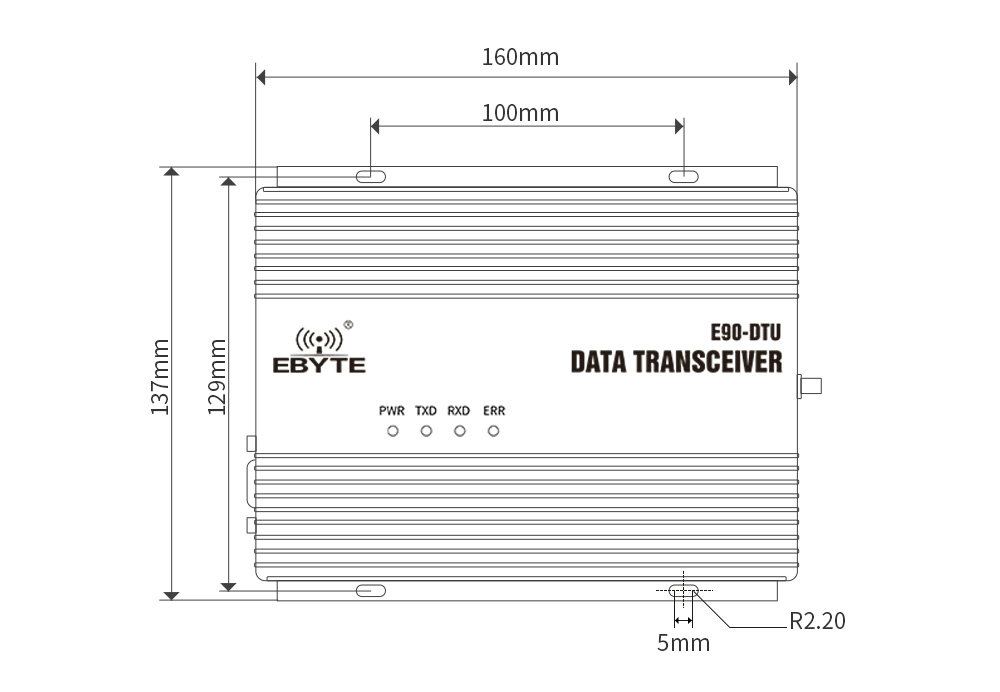

安装尺寸
接口及指示
接口及指示


三、数传电台接口定义

1、 电源接口说明

用户采用压线方式进行供电,12V/10A 直流电源。

2、 RS232 接口定义

E90-DTU 可以使用标准 DB9 接口通过 RS232 与设备相连接。

3、RS485接口定义

E90-DTU系列数传电台可以使用 RS485 接口的 A、B、G 与设备的 RS485 的 A、B、G 分别连接。

注意:将电台与多台设备相连接时出现通信不畅,而单台设备时无此现象,请尝试在 485_A 端子与 485_B 端子之间并联120Ω匹配电阻。
