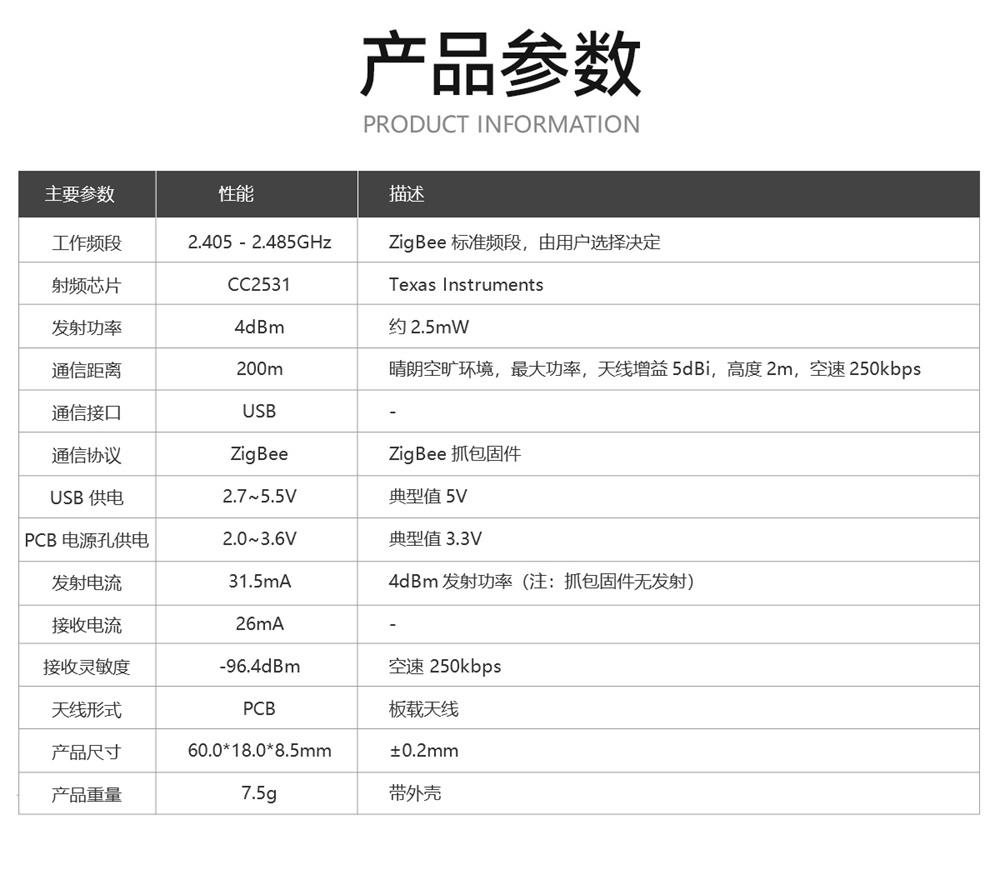

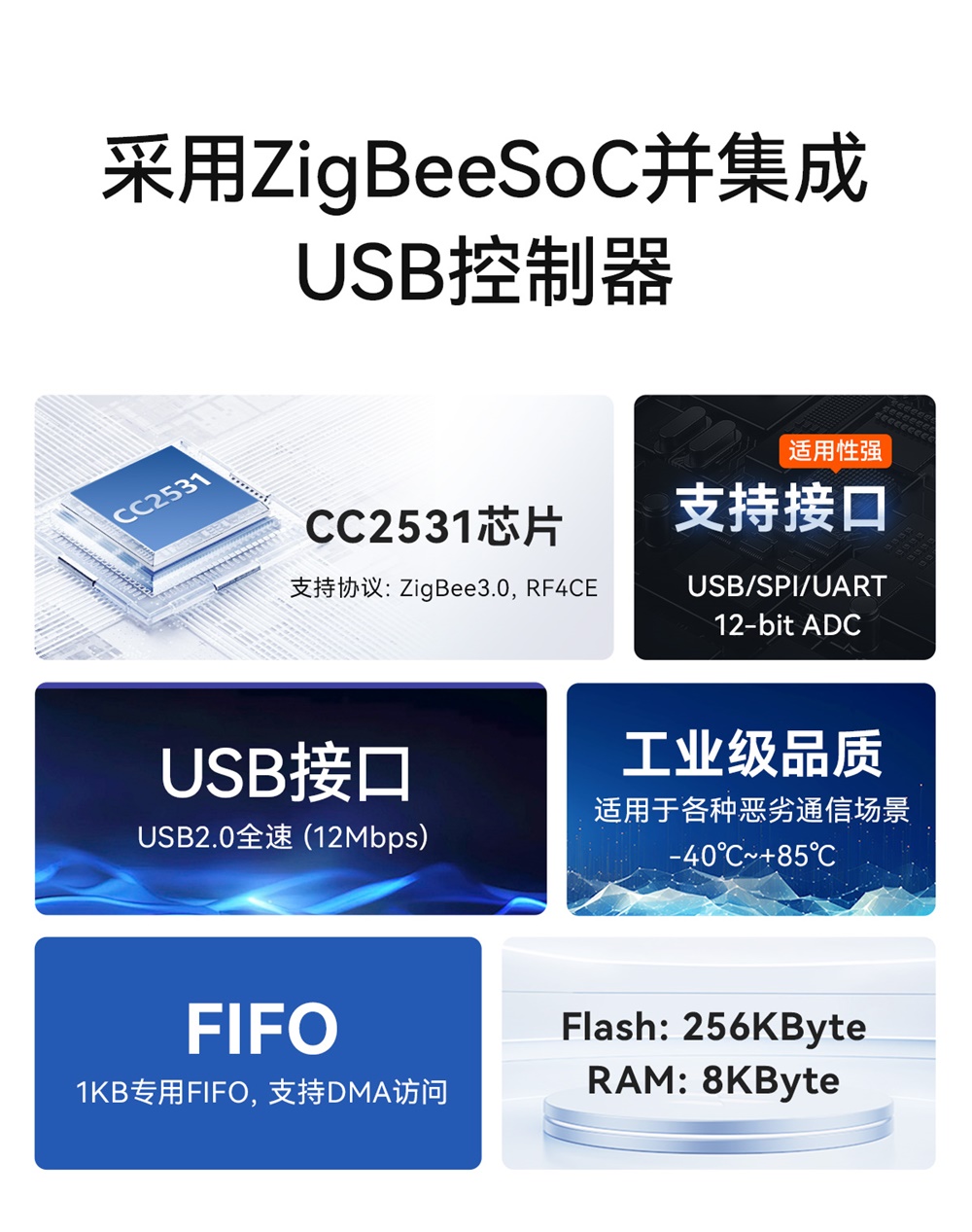

| 射频参数 | 参数值 | 备注 |
| 工作频段 | 2.394~2.507 GHz | 支持 ISM 频段 |
| 发射功率 | 4 dBm | |
| 接收灵敏度 | -96.4 dBm | 空速 250kbps |
| 实测距离 | 200米 | 晴朗空旷环境，天线高度2.5m，空速250kbps |
| 硬件参数 | 参数值 | 备注 |

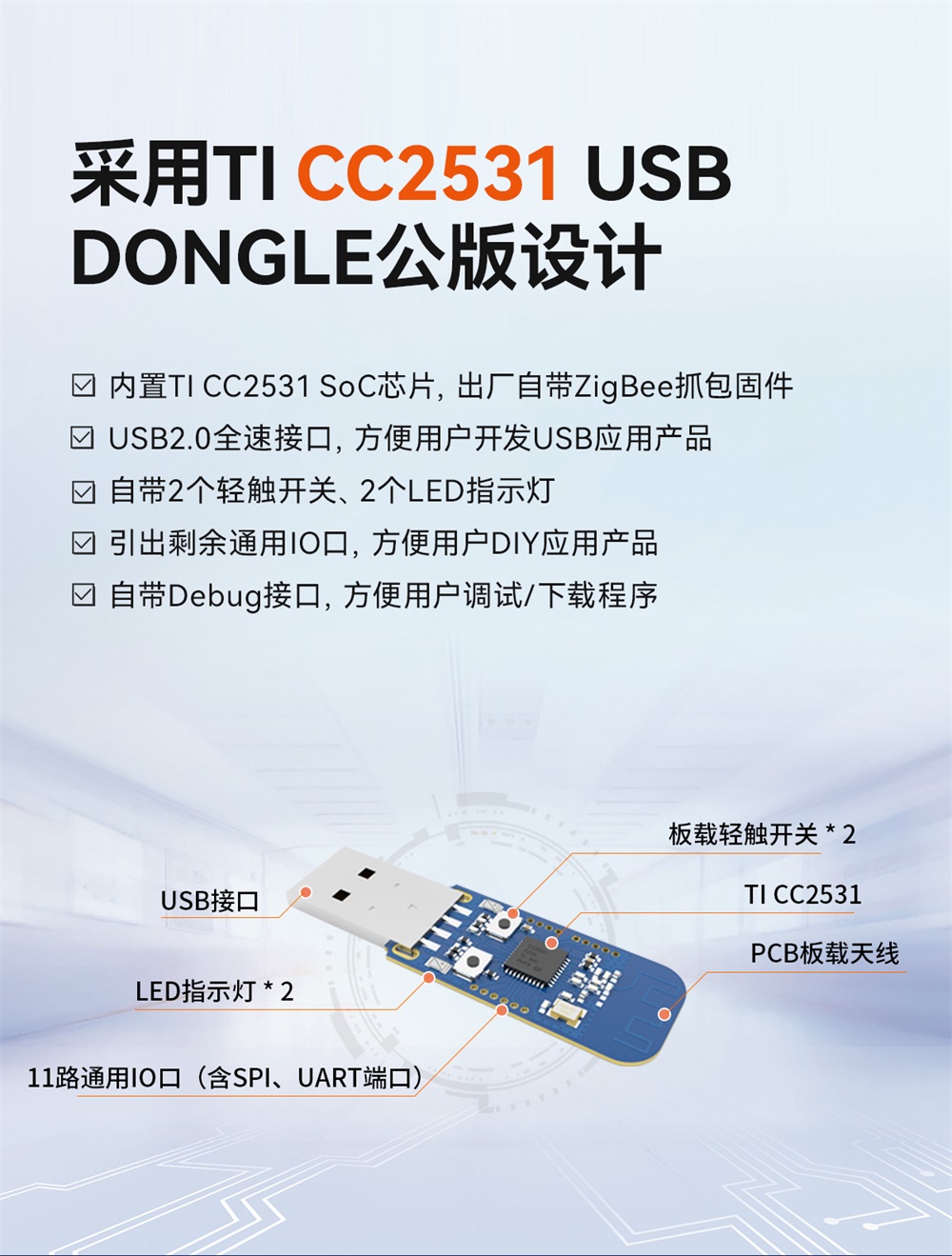

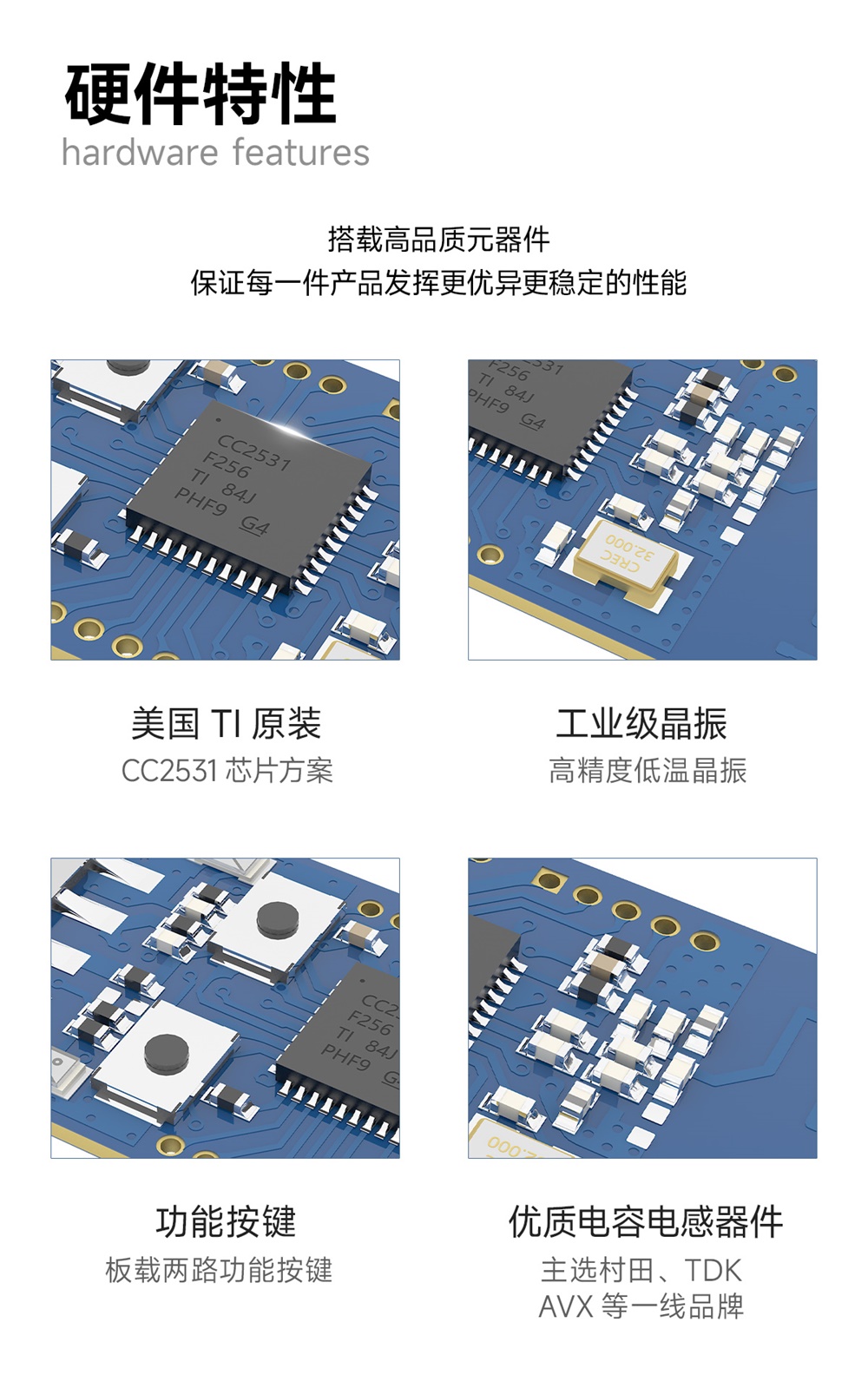

| IC全称 | CC2531F256RHAT/QFN40 | |
| FLASH | 256 KB | |
| RAM | 8 KB | |
| 内核 | 8051 微控制器 | |
| 尺寸大小 | 59 * 18 mm | |
| 供电方式 | USB | 加外壳带帽 |
| 支持协议 | ZigBee | |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
| 工作电压 | 2.7 | 5 | 5.5 | V | USB 供电 |
| 工作电压 | 2.0 | 3.3 | 3.6 | V | 板载电源孔供电 |
| 通信电平 | - | 3.3 | - | V | 使用 5V TTL 有风险烧毁 |

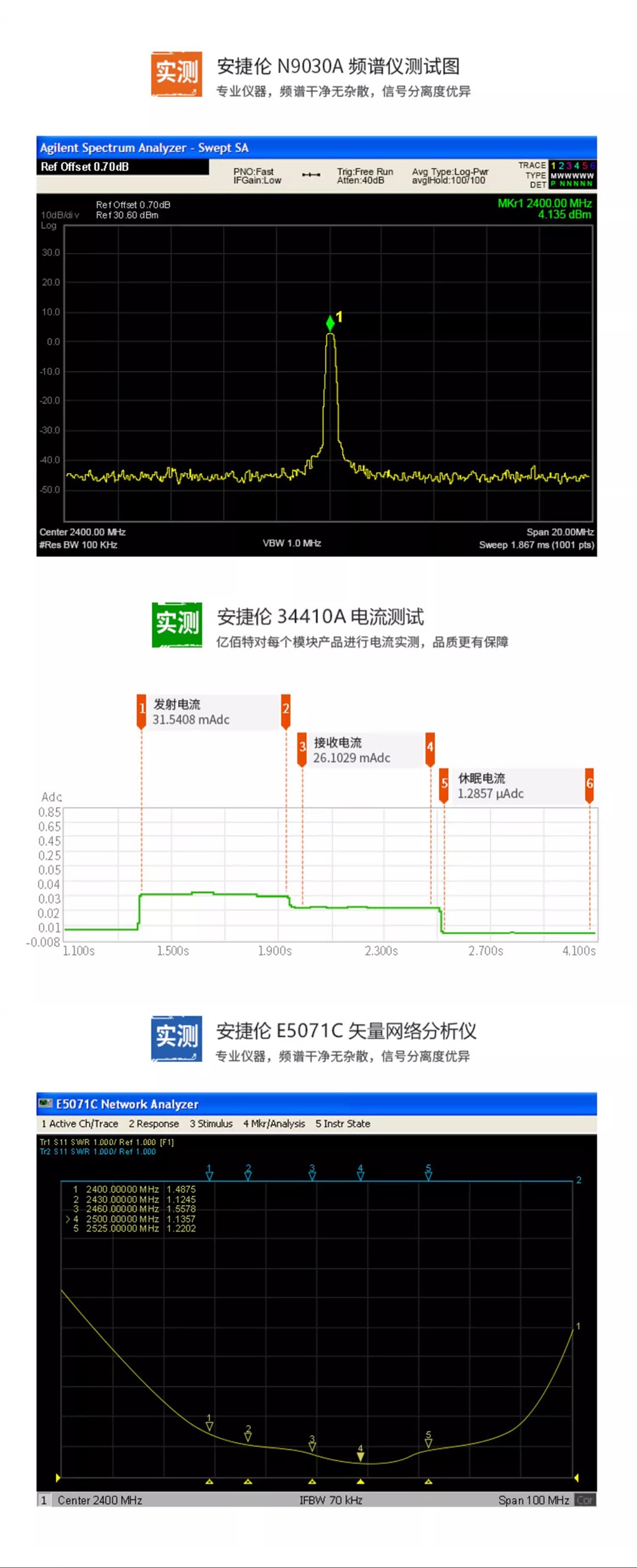

| 发射电流 | - | 31.5 | - | mA | |
| 接收电流 | - | 26 | - | mA | |
| 休眠电流 | - | - | - | μA | |
| 工作温度 | -40 | - | 85 | ℃ | 工业级设计 |
| 储存温度 | -40 | 20 | +125 | ℃ |
| 序号 | 引脚 | 引脚方向 | 备注 |
| 1 | P1.4 | 输入/输出 | 通用 IO 口（详见 CC2531 芯片手册） |
| 2 | P1.5 | 输入/输出 | 通用 IO 口（详见 CC2531 芯片手册） |
| 3 | P1.6 | 输入/输出 | 通用 IO 口（详见 CC2531 芯片手册） |
| 4 | P1.7 | 输入/输出 | 通用 IO 口（详见 CC2531 芯片手册） |
| 5 | VCC | 电源 | 支持电压 2.0V—3.6V（尽量避免与 USB 同时供电） |

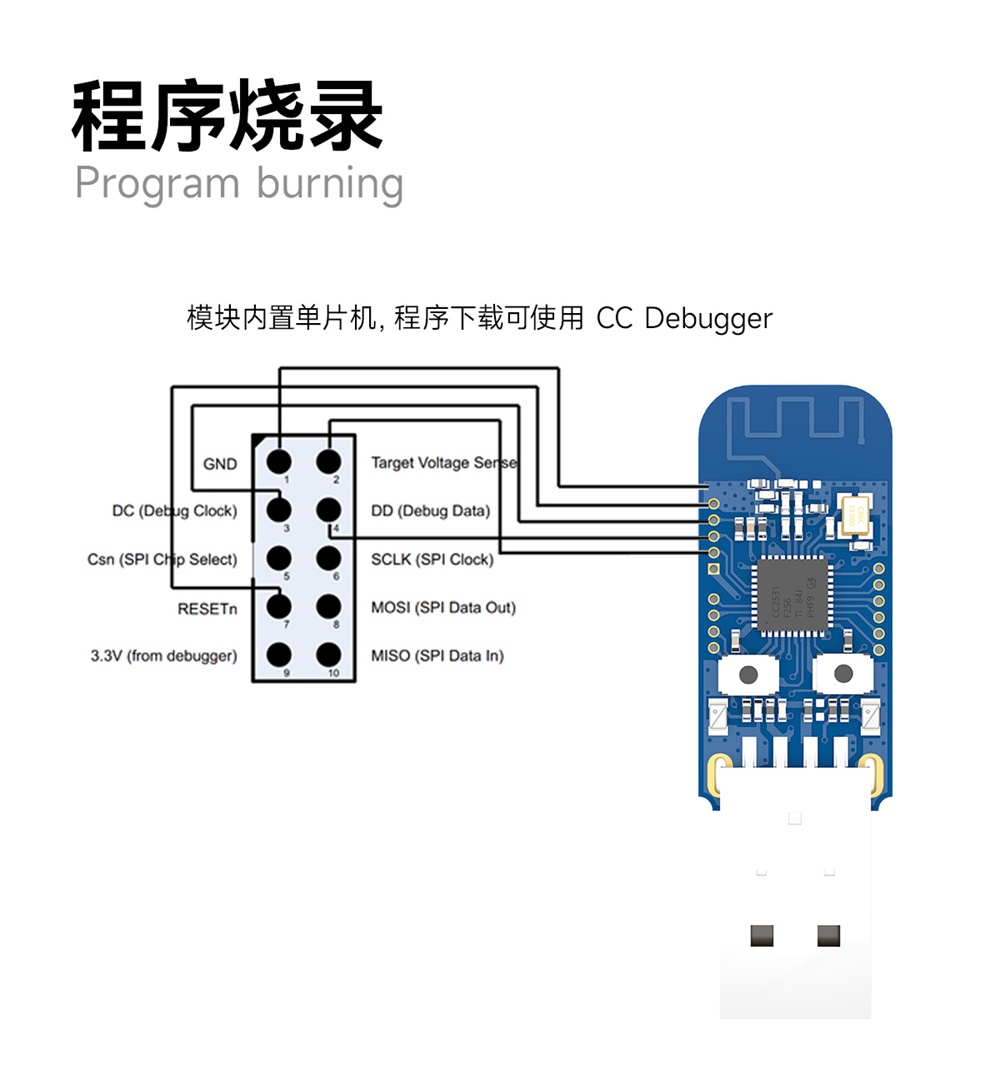

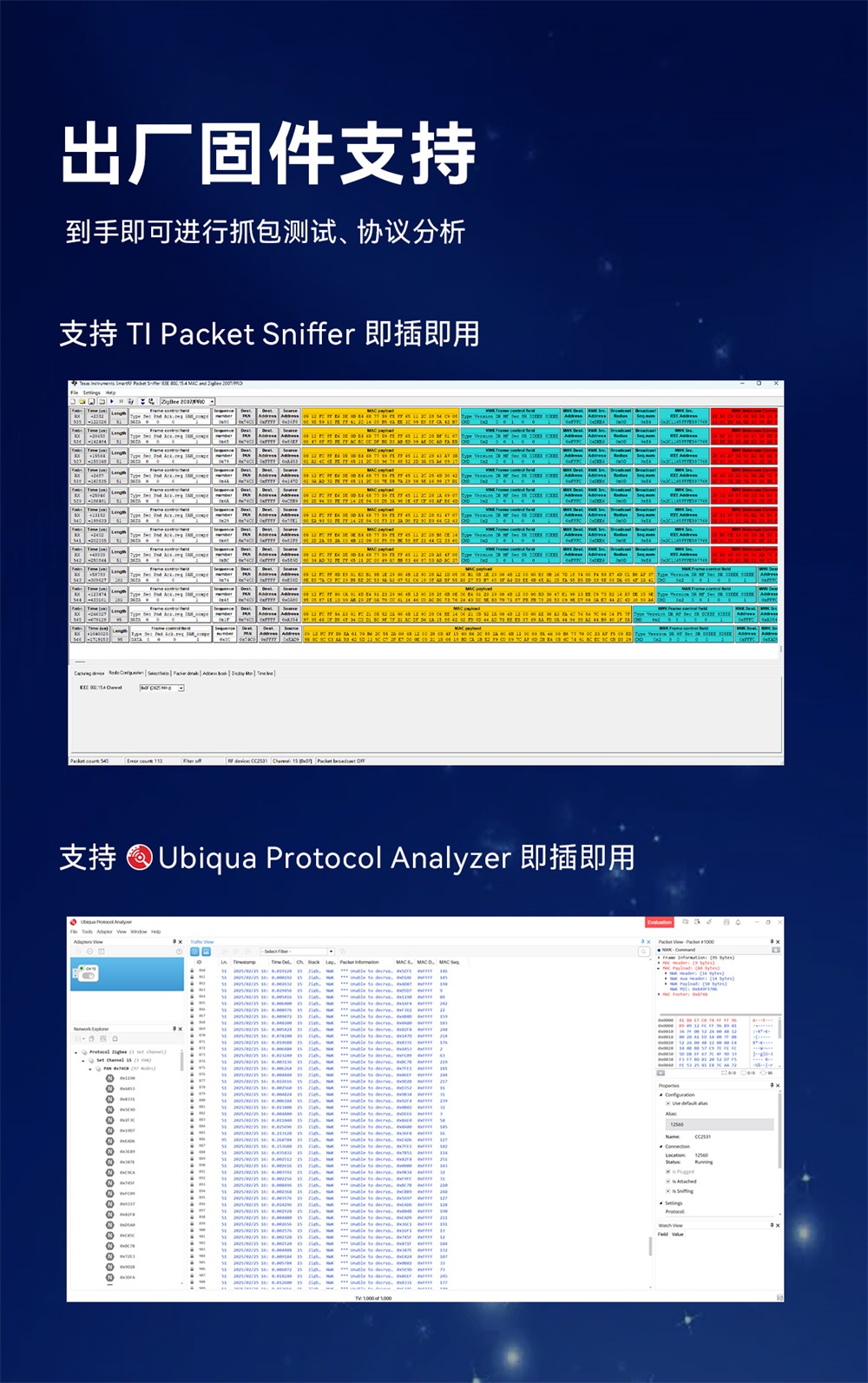

| 6 | DD | 输入/输出 | 程序下载口 P2_1(详见 CC2531 芯片手册) |
| 7 | DC | 输入/输出 | 程序下载口 P2_2(详见 CC2531 芯片手册) |
| 8 | RESET | 输入 | 复位（产品内部已加复位电路） |
| 9 | GND | 电源 | 接地 |
| 10 | P0.2 | 输入/输出 | 通用 IO 口（详见 CC2531 芯片手册） |
| 11 | P0.3 | 输入/输出 | 通用 IO 口（详见 CC2531 芯片手册） |
| 12 | P0.4 | 输入/输出 | 通用 IO 口（详见 CC2531 芯片手册） |
| 13 | P0.5 | 输入/输出 | 通用 IO 口（详见 CC2531 芯片手册） |
| 14 | P0.6 | 输入/输出 | 通用 IO 口（详见 CC2531 芯片手册） |
| 15 | P0.7 | 输入/输出 | 通用 IO 口（详见 CC2531 芯片手册） |
| 16 | LED | 信号指示 | 连接 CC2531 芯片 P1.1，高电平驱动亮 |
| 17 | LED | 信号指示 | 连接 CC2531 芯片 P0.0，低电平驱动亮 |
| 18 | 按键 | 功能按键 | 连接 CC2531 芯片 P1.3，低电平有效 |
| 19 | 按键 | 功能按键 | 连接 CC2531 芯片 P1.2，低电平有效 |
| 在线购买 |
| 【天猫店铺】：https://detail.tmall.com |
| 【京东商城】：https://i-item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：E18系列如何对模块进行编程开发？需要使用那些工具和软件？ |
| 答：不同的开发群体需要用的到工具不同，不同应用也不相同。关于客户自己的开发需要用到的资料及工具，可参考 http://www.ti.com。 |
| ★ 问：模块支持 ZigBee Home Automation协议不？ |
| 答：支持。 |
| ★ 问：二次开发，遇到如下问题，可否提供些建议： 用的是ZStack-CC2530-2.3.0-1.4.0协议栈 作二次开发 问题如下： 1.终端设备启动的时候，有时候入网不了 2.终端设备用着用着就断网，而且不会重新入网。 |
| 答：出厂已经有组网软件了,具体事宜可与客服沟通。 |
| ★ 问：请问下，怎么固定终端模块的网络短地址，不会因为协调器重启网络短地址改变。 |
| 答：出厂已经有组网软件了,我们自带的组网程序不能固定。 |
| ★ 问：20170705之前的版本可以烧录程序，从20170925之后用之前的烧录方式烧录不上，请问是什么原因? |
| 答：建议先擦除再烧录，后面都是加了保护的。 |
| ★ 问：下载口可以复用吗？ |
| 答：可以实现，但是不推荐使用下载IO复用为功能引脚使用 |
| 产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 空中速率 bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E18-DTU(Z27-ETH) | RJ45 | - | - | 27 | - | - | - | 84*82*25 | ZigBee3.0通信标准 | ||
| E18-DTU(Z27-485) | RS485 | CC2530 | 2.4G | 27 | 2.5 | 250k | - | 68*66*21 | ZigBee3.0通信标准 | ||
| E18-DTU(Z20-485) | RS485 | CC2530 | 2.4G | 20 | 1.2 | 250k | - | 68*66*21 | ZigBee3.0通信标准 | ||
| E18-2G4Z27SP | I/O | CC2530 | 2.4G | 27 | 0.8 | - | 贴片 | 16*27 | ZigBee自组网 | ||
| E18-MS1PA2-PCB | UART I/O | CC2530 | 2.4G | 20 | 0.8 | - | 贴片 | 16*27 | 内置PA+LNA和ZigBee协议栈 | ||
| E18-MS1PA2-IPX | UART I/O | CC2530 | 2.4G | 20 | 1.2 | - | 贴片 | 16*22.5 | 带自组网，可二次开发 | ||

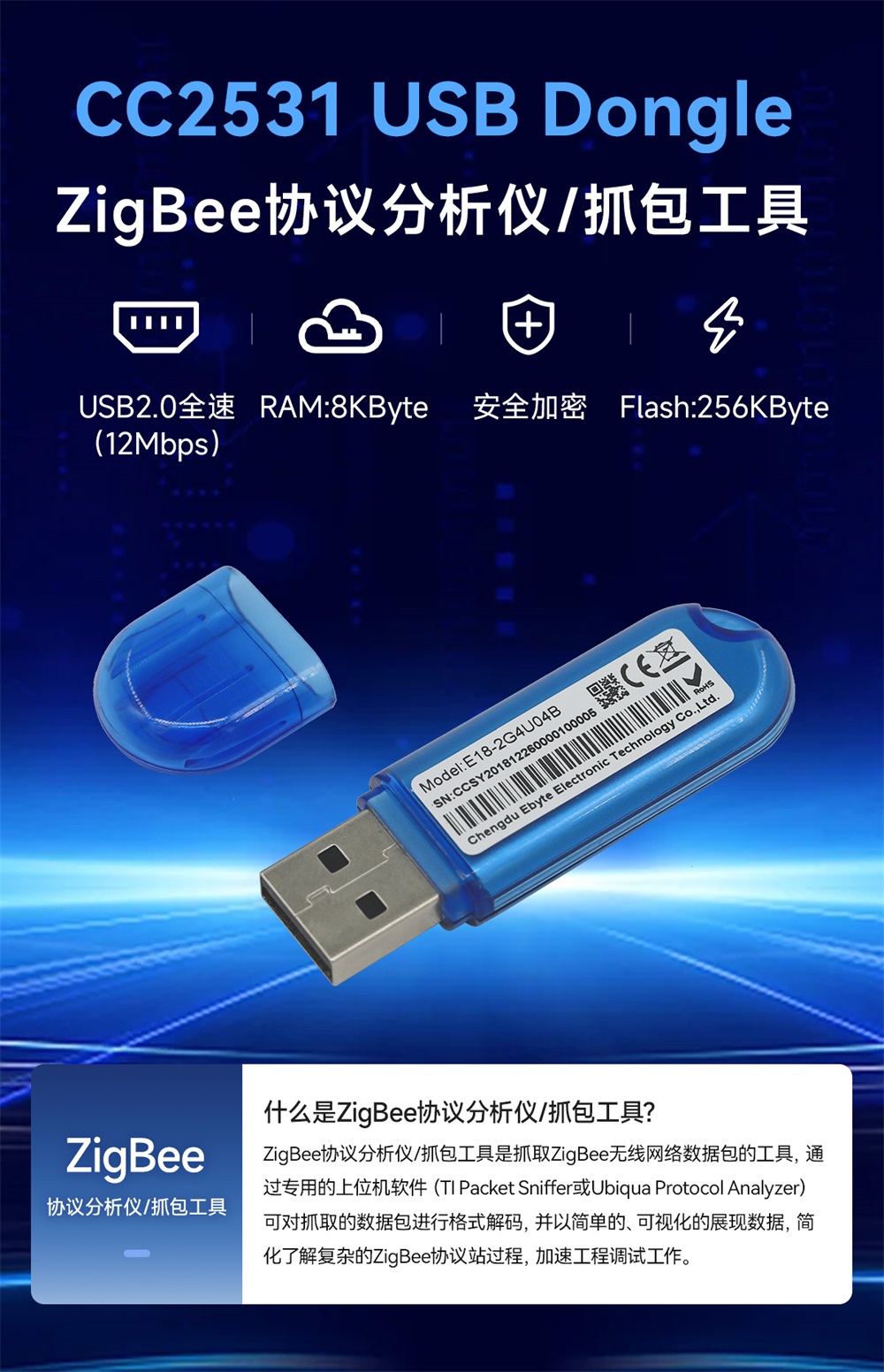

| E18-2G4U04B | USB | CC2531 | 2.4G | 4 | 0.2 | - | USB | 59 * 18 | ZigBee自组网 | ||
| E18-2G4Z27SI | I/O | CC2530 | 2.4G | 27 | 2.5 | - | 贴片 | 16 * 22.5 | ZigBee自组网 | ||
| E18-MS1-IPX | UART I/O | CC2530 | 2.4G | 4 | 0.24 | - | 贴片 | 14.1*20.8 | 带自组网，可二次开发 | ||
| E18-MS1-PCB | UART I/O | CC2530 | 2.4G | 4 | 0.2 | - | 贴片 | 14.1*23 | 带自组网，可二次开发 |
