| 类别 | 名称 | 参数 |
| 电源 | 工作电压 | DC 8～28V |
| 电源指示 | 蓝色LED指示 | |
| 无线参数 | 工作频段 | 850.125MHz ～ 930.125MHz |
| 发射功率 | 22dbm/30dBm可选 | |
| 接收灵敏度 | -148 dBm@2.4Kbps | |
| 传输距离 | 22dbm为5千米，30dBm为10千米（晴朗空旷环境，最大功率，天线增益5 dBi，高度2m） | |
| 空速 | 2.4K | |
| 天线选项 | SMA天线座（外螺内孔） | |
| 响应速度 | 响应速度 | 300ms内 |
| DI输入 | DI路数 | 1/2/4/8路（可选） |
| 输入类型 | 干接点/NPN型 | |
| 输入指示 | 绿色LED指示灯 | |
| DO输出 | DO路数 | 1/2/4/8路（可选） |
| DO输出类型 | 1/2/4为C型继电器，8路为A型继电器 | |
| DO输出模式 | 点动模式 | |
| 继电器触点容量 | 1/2/4路：7A 30VDC、7A 250VAC | |
| 8路：10A 30VDC、10A 250VAC | ||
| 输出指示 | 红色LED指示灯 | |
| 功耗 | 发射耗流 | 290mA @ DC 12V |
| 平均耗流 | 70mA @ DC 12V | |
| 一路继电器耗流 | 15mA @ DC 12V | |
| 其他 | 产品尺寸 | E860-DTU(1010-900SL22)-V2：113*37*65mm（长*宽*高） |
| E860-DTU(2020-900SL22)-V2：113*52*65mm（长*宽*高） | ||
| E860-DTU(4040-900SL22)-V2：113*72*65mm（长*宽*高） | ||
| E860-DTU(8080-900SL22)-V2：113*107*65mm（长*宽*高） | ||
| E860-DTU(2020-900SL30)-V2：113*52*65mm（长*宽*高） | ||
| E860-DTU(4040-900SL30)-V2：113*72*65mm（长*宽*高） | ||
| E860-DTU(8080-900SL30)-V2：113*107*65mm（长*宽*高） | ||
| 产品重量 | E860-DTU(1010-900SL22)-V2：77±5g | |
| E860-DTU(2020-900SL22)-V2：110±5g | ||
| E860-DTU(4040-900SL22)-V2：150±5g | ||
| E860-DTU(8080-900SL22)-V2：192±5g | ||
| E860-DTU(2020-900SL30)-V2：110±5g | ||
| E860-DTU(4040-900SL30)-V2：150±5g | ||
| E860-DTU(8080-900SL30)-V2：192±5g | ||
| 工作温湿度 | -40～+85℃、5%～95%RH（无凝露） | |
| 存储温湿度 | -60～+125℃、5%～95%RH（无凝露） |

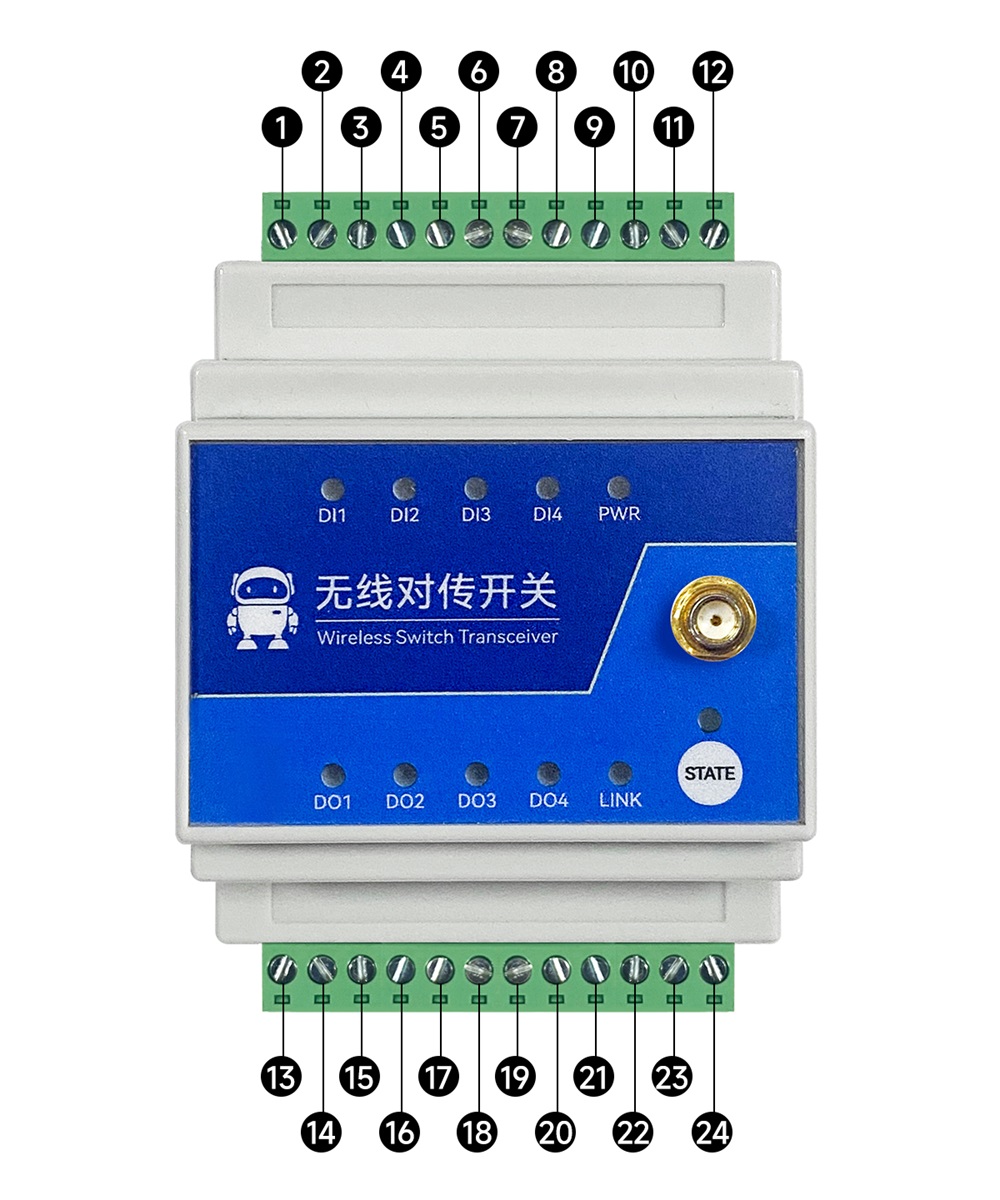

| 排序 | 设备端口说明 |
| 1 | 开关量输入端口1 |
| 2 | 开关量输入端口2 |
| 3 | 开关量公共端 |
| 4 | 开关量输入端口3 |
| 5 | 开关量输入端口4 |
| 6 | 开关量公共端 |
| 7 | GND |
| 8 | RS485-A |
| 9 | RS485-B |
| 10 | PE（保护接地线） |
| 11 | 直流8～28V(V-) |
| 12 | 直流8～28V(V+) |
| 13 | 继电器输出常开端口1 |
| 14 | 继电器输出COM口1 |
| 15 | 继电器输出常闭端口1 |
| 16 | 继电器输出常开端口2 |
| 17 | 继电器输出COM口2 |
| 18 | 继电器输出常闭端口2 |
| 19 | 继电器输出常开端口3 |
| 20 | 继电器输出COM口3 |
| 21 | 继电器输出常闭端口3 |
| 22 | 继电器输出常开端口4 |
| 23 | 继电器输出COM口4 |
| 24 | 继电器输出常闭端口4 |
| 25 | STATE配置重置按键 |

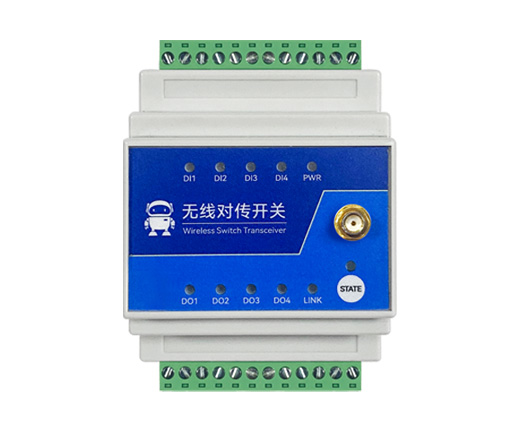

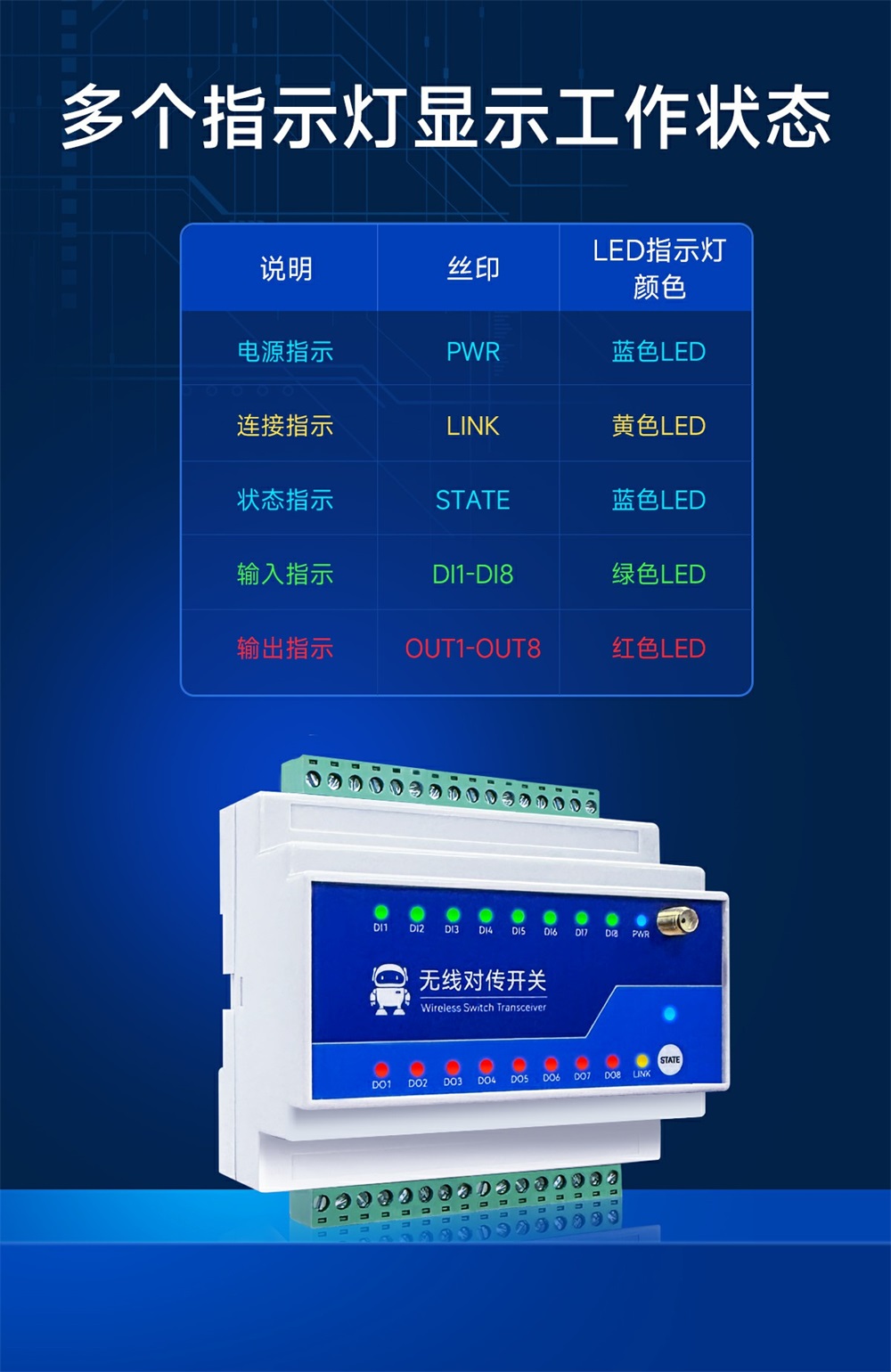

LED指示灯与按键说明
| 端口 | LED指示灯颜色 | 说明 |
| PWR | 蓝色LED | 电源指示灯，通电时常亮，无电时熄灭 |

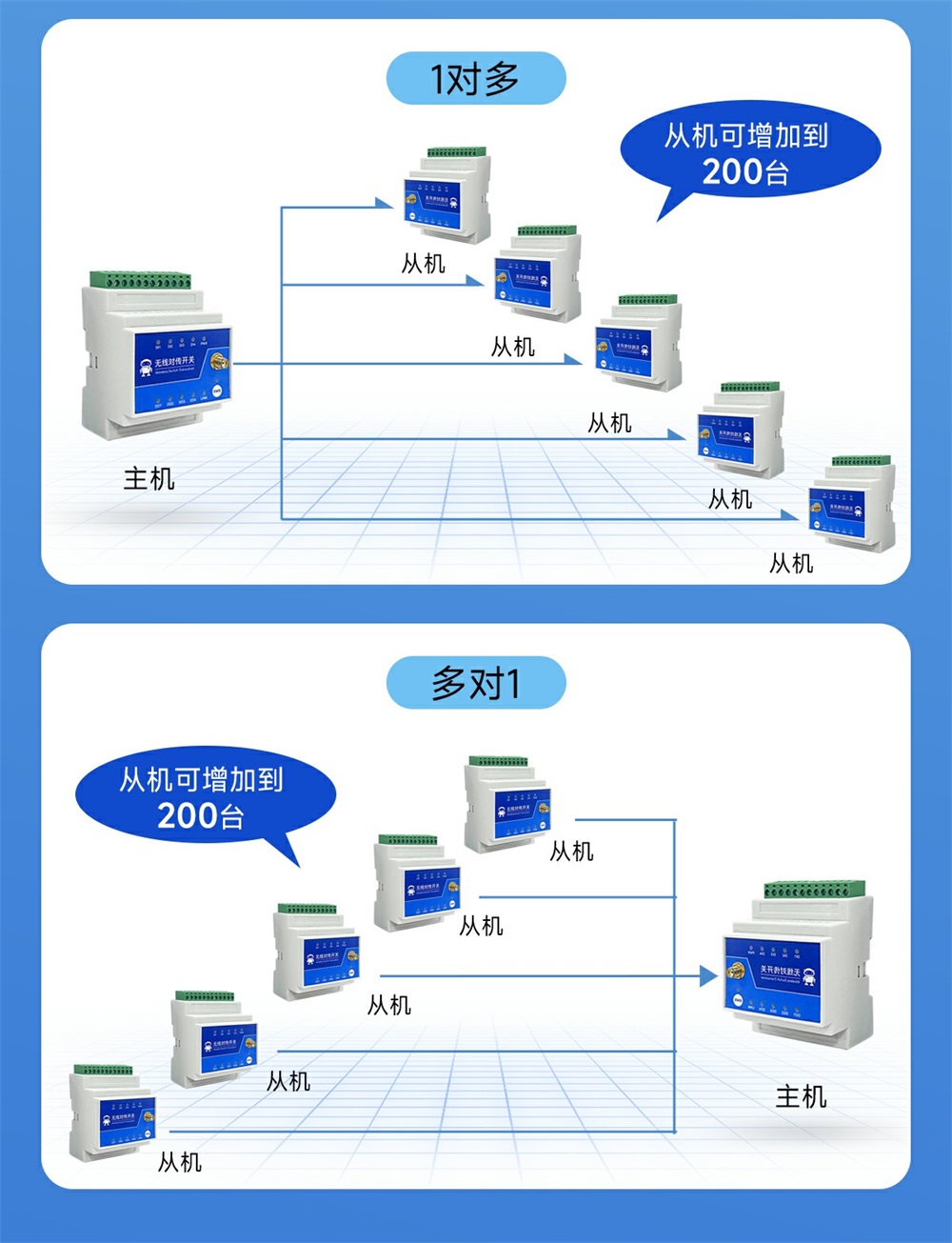

| LINK | 黄色LED | 1对多（含1对1）-双向（设备同路数情况下）： |
| l 只要有1个从机与主机连接成功，主机的LINK指示灯常亮； | ||
| l 从机与主机连接成功后，从机LINK指示灯常亮； | ||
| 1对多-双向（不同路数，主机每路通道与从机独立控制）：连接多少台，主机LINK指示灯闪烁几次（周期300ms，闪烁完成后，熄灭1S，然后再次进行闪烁），如：连接了3个设备，则LINK指示灯按照周期闪烁3次，然后熄灭1S再重新闪烁； | ||
| STATE（指示灯） | 蓝色LED | 主机：指示灯常亮； |
| 从机：指示灯慢闪； | ||
| 配对中：指示灯快闪； | ||
| 未配对：指示灯熄灭； | ||

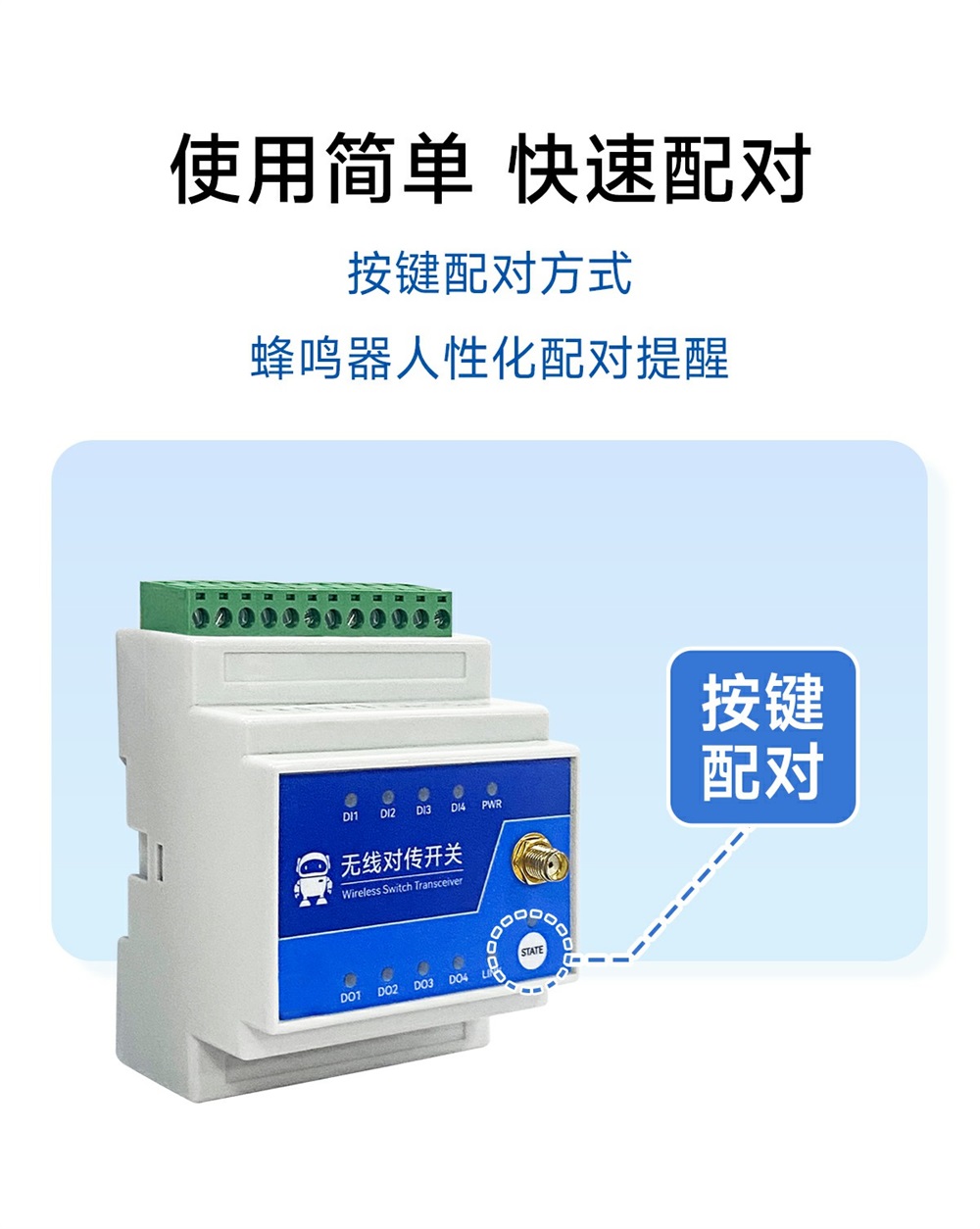

| STATE（按键） | 白色按键 | 1、长按2s，进入配对模式； |
| 2、长按6s以上，恢复出厂； | ||
| 3、长按不放循环依次触发配对状态、复位状态； | ||
| 5.、处于配对模式短按退出配对模式 | ||
| DI1-DI8 | 绿色LED | 设备开关量输入数据指示，常亮表示有输入，常闭表示无输入 |
| DO1-DO8 | 红色LED | 分别对应8路继电器输出开关指示；常亮表示正在进行输出，常闭表示无输出 |
