E53-GW(470FMS22R) 星型组网FMS网关

接口类型:RS485

工作频率:470~510MHz

空中速率:5.4kbps

工作电压:DC 8V~28V

尺寸大小:116*105*41mm

产品重量:342g±5g

产品简介:E53-DTU(470FMS22)基于LoRa扩频技术开发的设备监察系统FMS网关设备,其强大的抗干扰能力,让无线通信在工业现场更加稳定可靠,同时设备监察系统支持超大网络容量,网关最大可接入1200个节点。设备监察系统无线传输模块与网关适用于智能家居、智能楼宇化、安防系统、光伏、物流等大规模物联网应用场景。

引流图-1
引流图-2
引流图-3

设备监察系统FMS网关
设备监察系统 lora网关模块 (1)
设备监察系统FMS网关详情页 (1)
设备监察系统FMS网关详情页 (2)
设备监察系统FMS网关详情页 (3)
设备监察系统FMS网关详情页 (4)
设备监察系统FMS网关详情页 (5)
设备监察系统 lora网关模块 (7)
设备监察系统 lora网关模块 (8)
设备监察系统 lora网关模块 (9)
设备监察系统FMS网关详情页 (6)
设备监察系统 lora网关模块 (11)
设备监察系统FMS网关详情页 (7)
设备监察系统 lora网关模块 (13)
设备监察系统 lora网关模块 (14)
设备监察系统 lora网关模块 (15)
设备监察系统FMS网关详情页 (8)
设备监察系统 lora网关模块 (17)

主要参数参数值备注
工作频段470-510MHz-
工作电压DC  8V~28V推荐使用 12V 或 24V 直流电源
发射电流135mA  @12V(常温)-
待机电流80mA  @12V(常温)-
空中速率5.4  kbps-
天线接口SMA-KSMA-K 接口,外螺纹内孔,等效阻抗约 50Ω
通信接口RS485-
产品尺寸(H*W*D)116*105*41mm±0.1mm
产品重量342g±5g
工作温度-40℃~+85℃-
存储温度-40℃~+125℃-
工作湿度5%~95%-
存储湿度1%~95%-

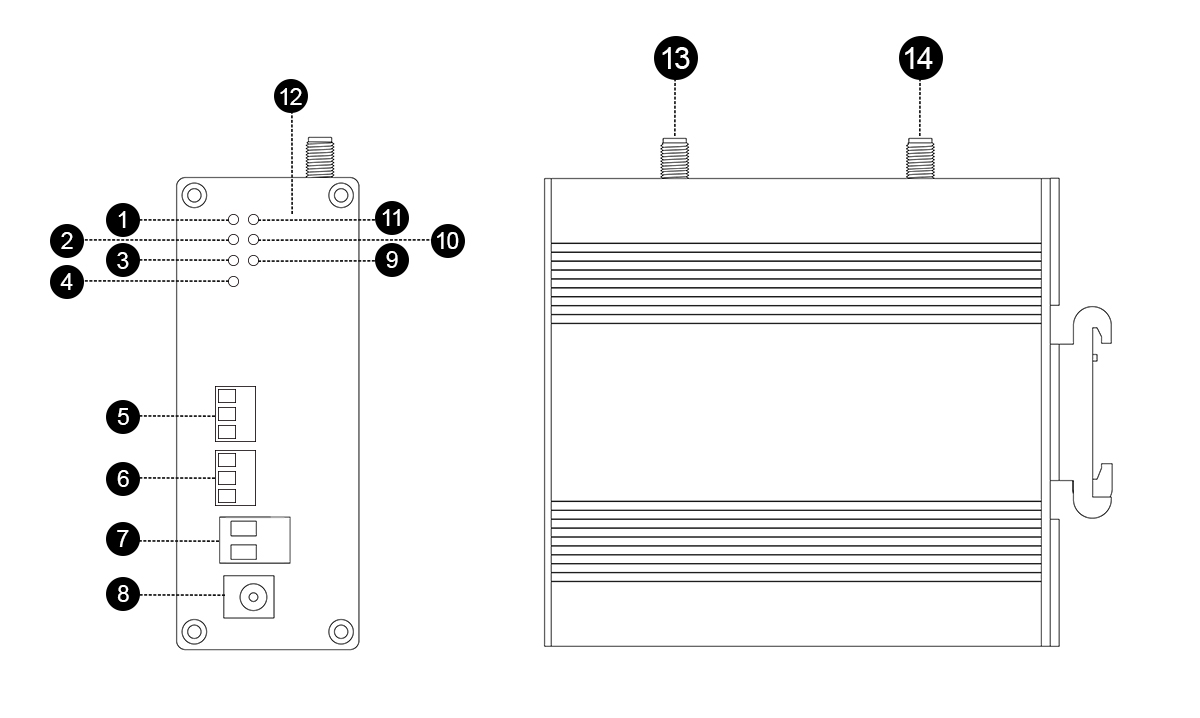

E53网关引脚定义

序号名称功能说明
1PWR电源指示灯
2INF1AT 指令指示灯AT 指令配置时闪烁
3RF_RX射频接收指示灯射频接收时闪烁
4Restore恢复出厂设置按键长按 5 秒以上恢复到出厂默认参数
5RS485  ①RS485  ARS485 接口 ARS485 接口 A 与设备 A 接口相连此接口用于连接网关
RS485  BRS485 接口 BRS485 接口 B 与设备 B 接口相连
RS485  GRS485 接口 GRS485 接口 G 与设备 GND 接口相连(建议连接)
6RS485  ②RS485  ARS485 接口 ARS485 接口 A 与设备 A 接口相连此接口用于数据传输
RS485  BRS485 接口 BRS485 接口 B 与设备 B 接口相连
RS485  GRS485 接口 GRS485 接口 G 与设备 GND 接口相连(建议连接)
7GND压线式电源输入负极电源参考地
VCC压线式电源输入正极电源输入(DC  8~28V)
8DC 电源接口电源接口电源输入(DC  8~28V)
9RF_TX射频发送指示灯射频发送时闪烁
10INF2从网关>主网关数据指示灯从网关向主网关发送数据时闪烁
11INF0主网关>从网关数据指示灯主网关向从网关发送数据时闪烁
12EUI 二维码储存 EUI 信息储存出厂 EUI 信息
13TX天线接口SMA-K 接口,外螺纹内孔,等效阻抗约 50Ω
14RX
