| 主要参数 | 描述 | 备注 |
| 参考距离 | 1.0km | 晴朗空旷，天线增益 3.5dBi，天线高度 1.3 米，空中速率 2kbps |
| 发送长度 | 58 字节 | 单次空中最大传输字节 |
| 缓存容量 | 80 字节 | 软件实际调试 |
| 调制方式 | FSK | - |
| 通信接口 | UART | 8N1/8E1/EO1,1200~38400 多级可调 |
| 封装方式 | 贴片 | 邮票孔 |
| 接口方式 | 1.27 排针 | - |

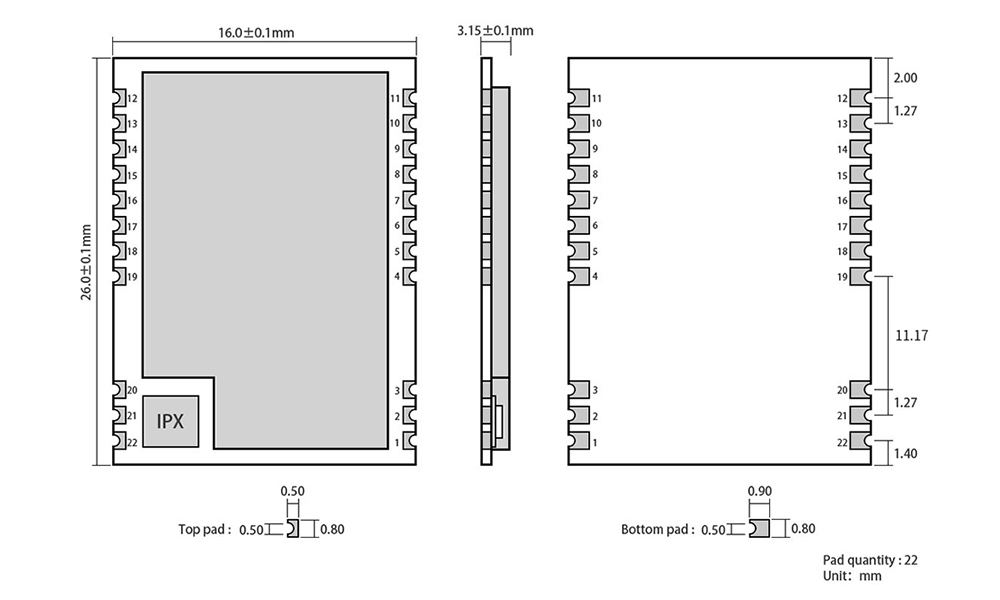

| 外形尺寸 | 16*26mm | |
| 天线接口 | IPEX/邮票孔 | 等效阻抗约 50Ω |
| 主要参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
| 工作电压 | 3 | 3.3/5 | 5.5 | V | 超过 5.5V 可能永久烧毁模块（设计时考虑宽电压供电） |
| 工作温度 | -40 | 25 | 85 | ℃ | 工业级 |
| 工作频段 | 860.125 | 868.125 | 932.125 | MHz | 信道间隔 1MHz |
| 发射电流 | - | 35 | - | mA | 915MHz@13dBm |
| 接收电流 | - | 6.5 | - | mA | 常收 |
| WOR模式 | - | 7 | - | uA | LDC:1000ms |
| 休眠电流 | - | 2 | - | μA | 软件关断 |
| 空中速率 | 2K | 2K | 25K | bps | 多级可调 |
| 最大输出功率 | 13 | 13 | 14 | dBm | - |
| 接收灵敏度 | - | -118 | - | dBm | 2Kbps |
| 序号 | 引脚 | 引脚方向 | 备注 |
| 1 | GND | - | 模块地线 |
| 2 | GND | - | 模块地线 |
| 3 | GND | - | 模块地线 |
| 4 | GND | - | 模块地线 |
| 5 | M0 | 输入（上拉） | 和M1配合，决定模块的4种工作模式。（不可悬空，如不使用可接地） |
| 6 | M1 | 输入（上拉） | 和M0配合，决定模块的4种工作模式。（不可悬空，如不使用可接地） |
| 7 | RXD | 输入 | TTL串口输入，连接到外部TXD输出引脚； |
| 8 | TXD | 输出 | TTL串口输出，连接到外部RXD输入引脚； |
| 9 | AUX | 输出 | 用于指示模块工作状态；用户唤醒外部MCU，上电自检初始化期间输出低电平；（可以悬空） |
| 10 | VCC | - | 模块电源正参考，参考电压范围：3.3~5.0V DC |
| 11 | GND | - | 模块地线 |
| 12 | NC | 预留 | （OCDSCK） |
| 13 | GND | - | 模块地线 |
| 14 | NC | 预留 | - |
| 15 | NC | 预留 | - |
| 16 | PA4 | 预留 | - |
| 17 | PA2 | 预留 | - |
| 18 | GPI03 | 预留 | - |
| 19 | GND | - | 模块地线 |
| 20 | GND | - | 模块地线 |
| 21 | ANT | - | 天线 |
| 22 | GND | - | 模块地线 |
