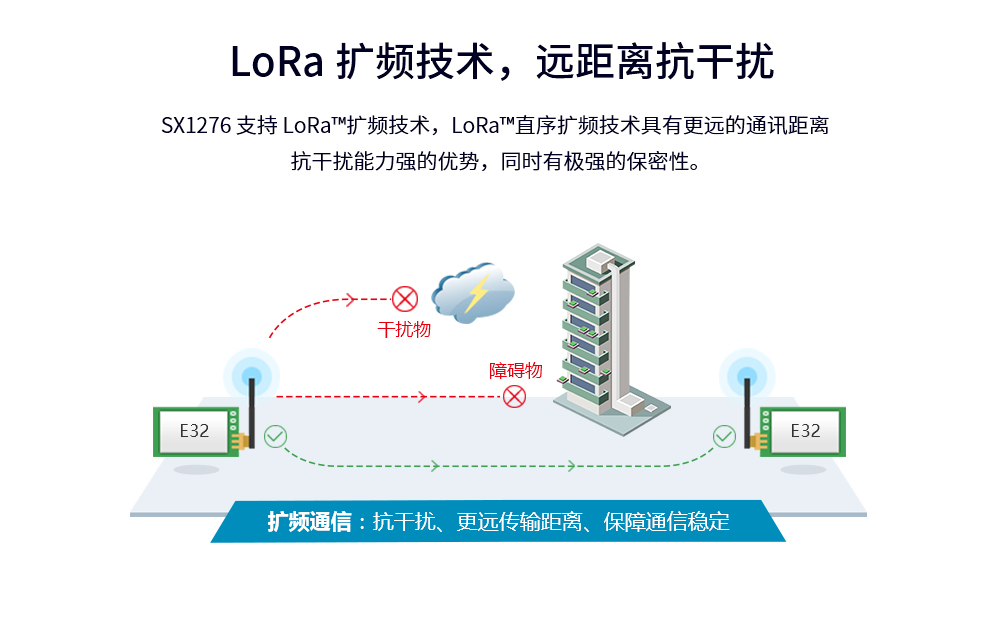

| 主要参数 | 参数值 | 备注 |
| 参考距离 | 5.5kM | 晴朗空旷，天线增益 5dBi，天线高度 2.5 米，空中速率 2.4kbps |
| 分包方式 | 58Btye | 单包最大容量，超出后自动分包 |
| 缓存容量 | 512Btye | - |
| 调制方式 | LoRa™ | - |
| 通信接口 | UART 串口 | TTL 电平 |
| 封装方式 | 贴片 | - |
| 接口方式 | 邮票孔 | 间距 1.27mm |
| 外形尺寸 | 26*16 mm | - |
| 天线接口 | IPEX/邮票孔 | 特性阻抗约 50Ω |
| 主要参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
| 工作电压 | 2.3 | 5 | 5.5 | V | ＞5.5V 可保证输出功率 |
| 通信电平 | - | 3.3 | - | V | - |
| 工作温度 | -40 | - | +85 | ℃ | 工业级设计 |
| 工作频段 | 862 | - | 931 | MHz | - |
| 发射电流 | - | 120 | - | mA | - |
| 接收电流 | - | 16 | - | mA | - |
| 休眠电流 | - | 4 | - | μA | - |
| 最大发射功率 | - | 20 | - | dBm | - |
| 接收灵敏度 | - | -123 | - | dBm | 空中速率为 2.4kbps |
| 序号 | 引脚 | 引脚方向 | 备注 |
| 1 | NRST | 输入 | 模块复位引脚 |
| 2 | GND | - | 模块地线 |
| 3 | NC | - | 空脚 |
| 4 | NC | - | 空脚 |
| 5 | NC | - | 空脚 |
| 6 | NC | - | 空脚 |
| 7 | NC | - | 空脚 |
| 8 | GND | - | 模块地线 |
| 11 | GND | - | 模块地线 |
| 12 | ANT | 输出 | 天线接口（高频信号输出，50 欧姆特性阻抗） |
| 13 | GND | - | 模块地线 |
| 14 | GND | - | 模块地线 |
| 15 | GND | - | 模块地线 |
| 16 | GND | - | 模块地线 |
| 19 | GND | - | 模块地线 |

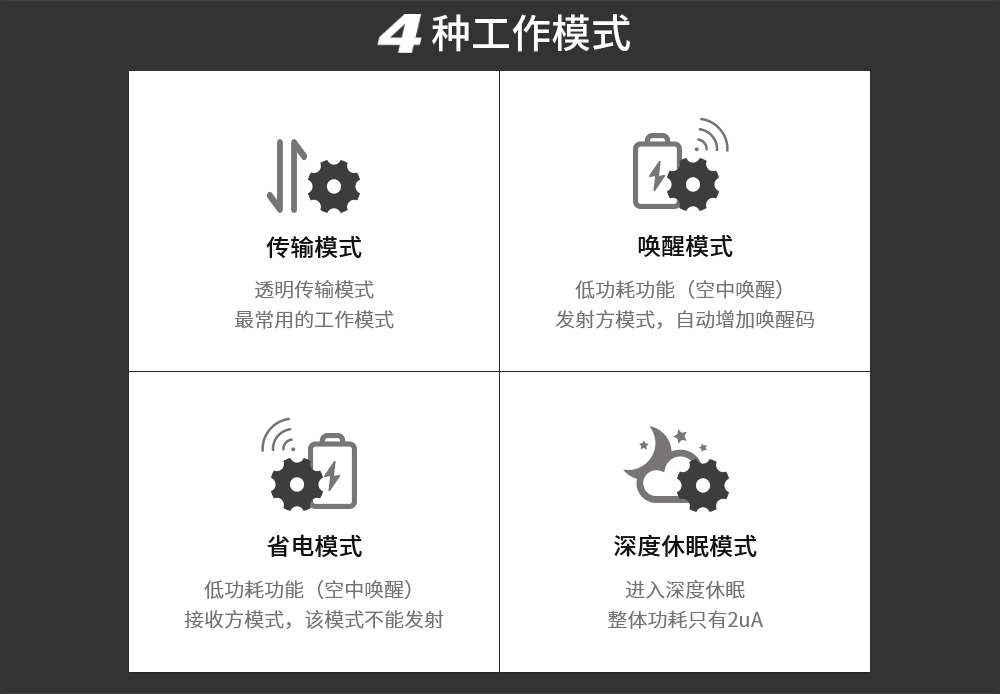

| 20 | M0 | 输入（极弱上拉） | 和 M1 配合，决定模块的 4 种工作模式（不可悬空，如不使用可接地） |
| 21 | M1 | 输入（极弱上拉） | 和 M0 配合，决定模块的 4 种工作模式（不可悬空，如不使用可接地） |
| 22 | RXD | 输入 | TTL 串口输入，连接到外部 TXD 输出引脚； |
| 23 | TXD | 输出 | TTL 串口输出，连接到外部 RXD 输入引脚； |
| 24 | AUX | 输出 | 用于指示模块工作状态；用户唤醒外部 MCU，上电自检初始化期间输出低电平；（可以悬空） |
| 25 | VCC | - | 模块电源正参考，电压范围：2.7～5.5V DC |
| 26 | GND | - | 模块地线 |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://item.taobao.com |
| 【京东商城】：https://i-item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：sales@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：使用默认参数，需求4km以上，客户手里有12个模块 5V供电，开阔郊区，电源输出额定2A。 发射端是吸盘天线，接收端是胶棒天线，距离地面1.5-2米。电源纹波最大±15mv 多个环境测试，都是不超过2km，全部都是这种情况。 请帮忙分析一下，距离该如何提升。是否还有其他需要注意的 |
| 答：如果没有吸附，建议吸附；有两种方案：1.更换发射端的天线为TX433-XPH-300，2.接收端天线换成TX433-JK-20试试，同时吸盘吸附铁皮上。 |
| ★ 问：地址配置不能带F，比如15/31，都不行是怎么回事？ |
| 答：定点模式，信道1，地址为15或31或十六进制带有F的地址都可以通信。 |
| ★ 问：用配套的工具软件“RF Setting”对模块进行参数设置，但一直没有成功，电源已经加上，波特率9600,8N1，在休眠模式(M0和M1直接接的3.3V)下进行设置，请问一下还有哪里需要注意的吗？ |
| 答：1.模块和电脑是通过我们的E15-USB-T2连接的吗？如果不是，确定USB转TTL是否是好的，检测方法很简单，将串口RXTX短接，串口助手发送数据，看能否收到相同数据；2.如果转接板好的，请确认RX TX。 |
| ★ 问：使用模式0，使用两块USB转接板连接电脑，双方可以收发数据；再将其中一块接到我的主板，发送协议代码，无反应，使用我主板带的485口通讯正常。 |
| 答：检查无线模块发出数据没有，一个接设备，一个接电脑 设备发送，电脑能否收到数据。 |
| ★ 问：模块测试，一端接电脑，一端接单片机，电脑端发送数据单片机可以接收，但是单片机端发数据电脑接收不到是什么原因呢，两端都在 |
| 答：使用的什么单片机， 在TX.RX上串联一个500欧姆左右的电阻试试。 |
| ★ 问：测试一对模块，一端连到电脑，一端连到stm32f103zet6 单片机，连单片机的模块给连电脑的模块发数据可以收到，连电脑的模块给连单片机的模块发数据收不到是什么原因呢，用的是透传模式。 |
| 答：1、确保操作正确，模块参数设置正确；2、确保我们模块能正常工作；3、模块的 TXD 和 AUX 脚加 4~10K 上拉电阻，再测试。 |
| ★ 问：接单片机测试，M0,M1接高电平，模块上电初始化以后，AUX一直输出低电平，读取不了参数是什么原因呢？ |
| 答：1、确保我们模块没有问题，单独测试看模块是否正常；2、使用什么单片机，一些5V单片机可能需要在模块的 TXD 和 AUX 脚加 4-10K 上拉电阻。 |
| ★ 问：无线串口的组网方案？ |
| 答：推荐使用轮询组网。 |
