| 主要参数 | 参数值 | 备注 |
| 工作频段 | 425~470 MHz | 出厂默认 433MHz |
| 发射功率 | 20 dBm | - |
| 接收灵敏度 | -114 dBm | 空速 2kbps |
| 空中速率 | 2 k～250 kbps | - |
| 实测距离 | 2000米 | 晴朗空旷，天线增益 5dBi，天线高度 2.5 米，空中速率 2 kbps |
| 晶振频率 | 12.8 MHz | - |
| 封装方式 | 贴片式 | - |

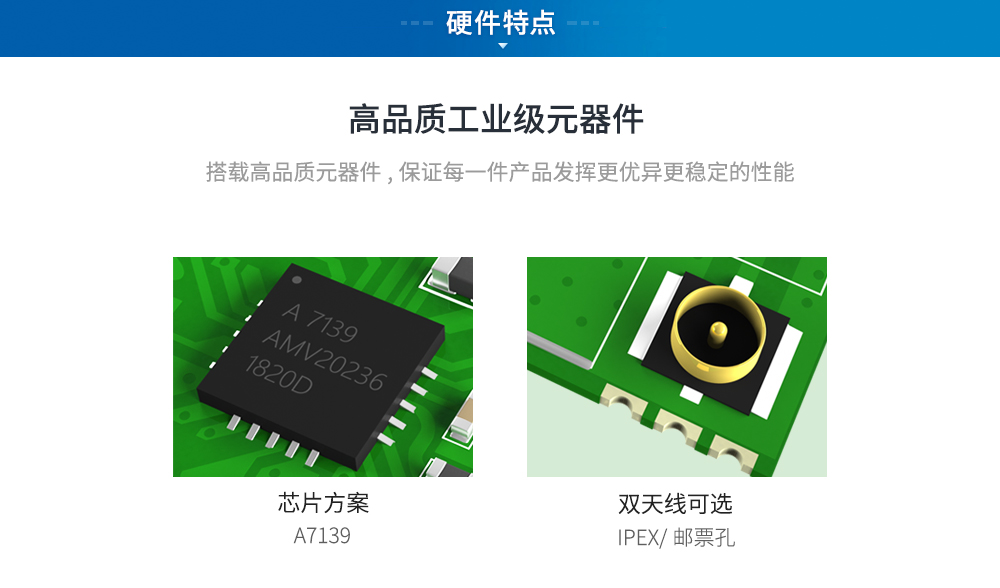

| 芯片型号 | A7139/QFN24 | - |
| 通信接口 | SPI | - |

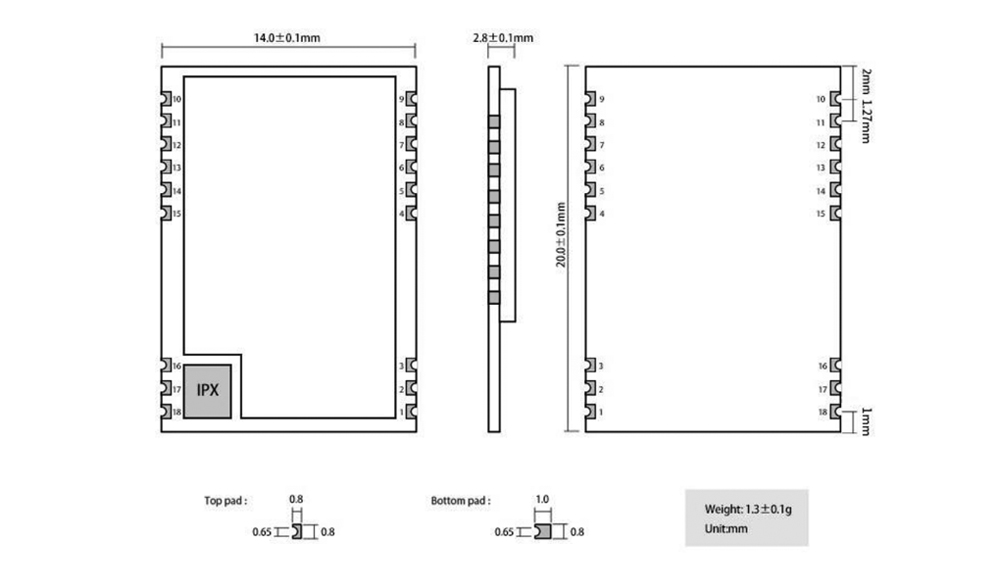

| 外形尺寸 | 20*14 mm | - |

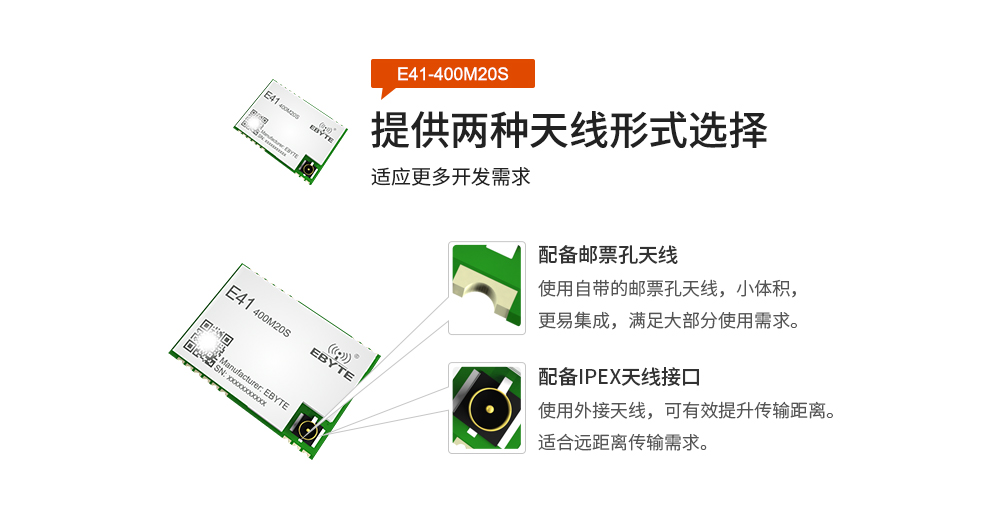

| 射频接口 | IPEX/邮票孔 | 等效阻抗约 50 Ω |
| 产品重量 | 2000米 | - |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
| 工作电压 | 2.5 | 3.6 | 3.6 | V | ＞3.6V 可导致模块永久性损坏 |
| 通信电平 | - | 3.3 | - | V | - |
| 发射电流 | - | 150 | - | mA | 瞬时功耗@ 20dBm |
| 接收电流 | - | 3.8 | - | mA | - |
| 休眠电流 | - | 2.0 | - | μA | 软件休眠 |
| 工作温度 | -40 | - | +85 | ℃ | 工业级 |
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | GND | - | 地线，连接到电源参考地 |
| 2 | GND | - | 地线，连接到电源参考地 |
| 3 | GND | - | 地线，连接到电源参考地 |
| 4 | GND | - | 地线，连接到电源参考地 |
| 5 | GND | - | 地线，连接到电源参考地 |
| 6 | SCS | DI | SPI 片选引脚 |
| 7 | SCK | DI | SPI 时钟引脚 |
| 8 | SDIO | DI/O | SPI 数据引脚 |
| 9 | GND | - | 地线，连接到电源参考地 |
| 10 | GND | - | 地线，连接到电源参考地 |
| 11 | VCC | - | 模块电源，连接到电源+3.3V |
| 12 | GPIO1 | DI/O | 可配置的多功能 IO 口（详见 A7139 手册） |
| 13 | GPIO2 | DI/O | 可配置的多功能 IO 口（详见 A7139 手册） |
| 14 | GND | - | 地线，连接到电源参考地 |
| 15 | GND | - | 地线，连接到电源参考地 |
| 16 | GND | - | 地线，连接到电源参考地 |
| 17 | ANT | - | 模块天线邮票孔接口，等效阻抗约 50Ω |
| 18 | GND | - | 地线，连接到电源参考地 |
