E820/E830系列数传电台在水位监测的水位传感器应用案例

一、应用说明(介绍应用场景,简要介绍案例场景,行业现状等信息)

  成都亿佰特公司为帮助用户在使用本公司产品时,能轻松快速的了解产品的使用方法。定期会推送一些产品快速应用的使用方法。此篇文章的快速应用方法,具体应用为E820/E830系列数传电台在水位监测的物联网应用案例中,把设备与水位传感器来进行组合,通过采集到的模拟量,从而能实时显示水位对应高低(cm)。

二、水位检测方案技术实现

  在需要用到水位监测的场景例如:实时监测水殖产业水位变化、农田种植稻田水位监测、环境水位变化实时监控、实时监测水库水雨情、实时监测道路涵洞积水预警、实时监测电站发电水位等生活中实际应用场景,此时可将液位变送器与设备实现二线连接,通过设备模拟量的连续变化来实时反应实际水位高低变化情况,从而实现设备的实际产出应用。

三、水位监测方案材料准备

  需要准备的设备:

  1、E820/E830系列模块 1个

  2、E90-DTU 系列数传电台1个

  3、Windows操作系统电脑1台

  4、直流8V~28V(DC 8V~28V)电源2个

  5、增益天线2根

  6、RS485线1根

  7、压力变送器(水位传感器)1个

  8、水箱1个

四、水位检测方案数传电台配置实现步骤

1、准备工作

1.1将E820-DTU无线通信

  ①装好天线,

  ②插入RS485线,

  ③插入电源线,给设备把线全部链接好。

  电源线插上后,设备上PWR灯蓝色亮起。

1.2将E90-DTU系列数传电台链接通讯

  ①装好天线,

  ②插入RS485线,

  ③插入电源线,给设备把线全部链接好。

  电源线插上后,设备上PWR灯红色亮起。

2、E820-DTU系列数传电台参数配置

  2.1、对E820-DTU进行参数配置。

  ①先将设备上拨码开关设置为M1M0=00模式。


  ②打开从成都亿佰特官网上下载E820-DTU的配置软件工具。


  ③选择对应串口,并打开。


  ④单击“搜索地址”,即搜索该设备当前的设备地址。


  ⑤搜索成功后可看到设备地址显示为1。


  ⑥读取参数。可看到“读取成功”对话框弹出。

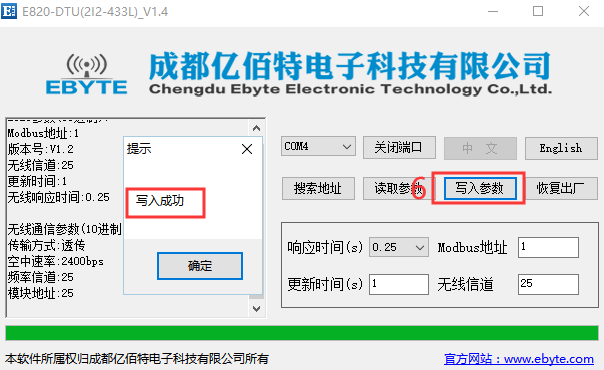

  ⑦写入参数。修改完需要修改的参数后,点击“写入参数”,即可完成修改。


 2.2 对E90-DTU数传电台进行参数配置。

  ①先将设备上拨码开关设置为M1M0=10模式。


  ②打开从成都亿佰特官网上下载E90-DTU的配置软件工具。


  ③选择对应串口,并打开。


  ④读取参数。可看到“读取成功”对话框弹出。


  ⑤修改完需要修改的参数,将E90-DTU电台的无线参数配置得与E820-DTU(2I2-433L)设备一致。


  ⑥点击“写入参数”,即可完成修改。


  ⑦可见参数写入成功。


五、物联网应用方案实现

  1、设置E820-DTU为控制采集模式控制采集模式,

  拨码开关配置成M1=1,M0=1,配置好后需重新上电。

  2、往水箱里掺水,水位的高低改变会及时反映到E820-DTU设备上模拟量的变化

  最开始水箱里的水位为0厘米(单位cm)。

  通过往水箱里面逐渐加水,设备采集到的模拟量也在连续地发生着变化。

  3、制作出设备采集到的模拟量与水箱水位高低的关系表和图。(省略.......)

  设备采集到的模拟量对应值即为水箱里水位高低的对应值,两者构成一次函数(即y=kx,其中y代表水位高低(单位cm),x代表设备采集到的模拟量大小(单位mA))

  QQ截图20191212171255


六、数传电台水位检测方案总结

  本次我们使用E820/E830系列无线数传电台(具体使用的产品型号为E820-DTU(2I2-433L)系列产品,参考实际场景,模拟实现了E820/E830系列在水位监测的应用。在模拟水位监测场景中简单明了实现产品模拟量连续变化来实时反应水位高低的变化。亿佰特E820/E830系列产品能很好地应用在水位监测的各种实际场景中,使用户能简单便捷监控水位高低的实时变化情况,从而很好地运用模拟量来投入实际生产生活中各行各业的应用。


今天的分享就到这里啦,EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展,提升资源利用率,更多无线数传电台产品的更多资料,感兴趣的小伙伴可以登录我们的亿佰特官网进行了解,也可以直接拨打400电话咨询技术专员!
