基于nRF24L01P芯片的大功率2.4G无线收发模块

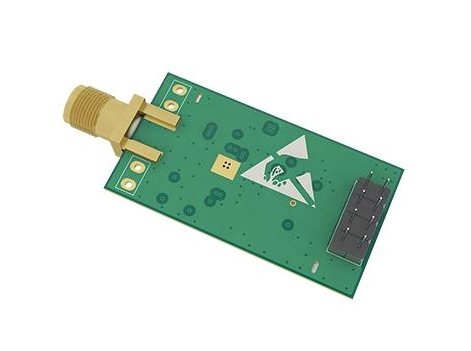

  E01-2G4M27D是成都亿佰特最新研发的无线收发模块。该模块基于挪威NORDIC生产的nRF24L01P为核心自主研发的最大发射功率为500mW的2.4GHz直插式无线模块。

e01模块

  由于均采用原装进口的nRF24L01P保证其兼容性,在原有基础上内置了功率放大器(PA)与低噪声放大器(LNA),使得最大发射功率达到500mW的同时接收灵敏度也提升了3倍达到-99dBm,在整体的通信稳定性上较没有功率放大器与低噪声放大器的产品大幅度提升。

QQ截图20191209152729

  市面上大量使用国产Si24R1冒充挪威NORDIC生产的nRF24L01P,如果客户只测试发射功率无法发现其天生在接受能力上的不足,建议客户在真实使用场景下测试通信稳定性和距离,差距非常明显。使用工业级高精度16MHz晶振。由于E01-2G4M27D是纯射频收发模块需要使用MCU驱动或使用专用的SPI调试工具。

QQ截图20191209152739

nRF24L01P芯片无线模块功能特点

  1.  无线收发模块最大发射功率 27dBm(约 500mW),模块配置软件可以多级调制发射功率;

  2.  无线模块在理想条件下,无线通信距离可达5km;

  3.  无线支持全球免许可 ISM 2.4GHz 频段;

  4.  nRF24L01P芯片无线模块的空中速率支持2Mbps、1Mbps 和 250kbps ;

  5. nRF24L01P芯片无线模块支持125 个通讯频道,满足多点通讯、分组、跳频通信等物联网应用需求;

  6. nRF24L01P芯片无线模块支持通过 SPI 接口与 MCU 连接,模块传输速率在 0~10Mbps;

  7.  专业射频屏蔽罩,抗干扰、防静电;

  8. nRF24L01P芯片无线模块支持 2.5~5.5V 供电,大于 3.3V 供电均可保证最佳性能;

  9. nRF24L01P芯片无线模块预留 4 个固定孔便于模块焊接固定;

  10.  无线模块支持SMA-K 外螺纹内孔,可方便连接同轴电缆或外置天线;

  11.  增强型 ShockBurst,完全兼容 Nordic 所有 nRF24L系列无线模块、nRF24E 系列无线模块、nRF24U系列无线模块。

nRF24L01P芯片无线模块应用场景

  1.  智能家居以及工业传感器等;

  2.  安防系统、定位系统;

  3.  无线遥控,无人机;

  4.  无线游戏遥控器;

  5.  医疗保健产品;

  6.  无线语音,无线耳机;

  7.  汽车行业应用。
