E22系列lora无线模块是我司基于SEMTECH公司的SX1262芯片和SX1268射频芯片研发的一款UART串口通信远距离LOAR模块，E22无线模块采用全新一代lora扩频技术，其优势在于距离远、功耗低、体积小、支持空中唤醒、无线配置、载波监听（又叫LBT信道侦听）、中继组网。目前根据频段分成6个型号 E22-230T22S、E22-230T30S、E22-400T22S、E22-400T30S、E22-900T22S、E22-900T30S，以上六个型号只是工作频段，发射功率不同，其余操作兼容
001、E22无线模块Lora扩频技术数据传输
如下图所示，E22 扩频传输
002、E22自动中继组网
如下图所示，E22 的自动中继组网。
中继功能普遍用于远距离传输，或传输环境复杂的地方。列如大型地底隧道监控，这样的环境下就需要绕射性强的，需要远距离传输，可中继组网传输的模块，在下文将描述E22的中继功能如何使用。

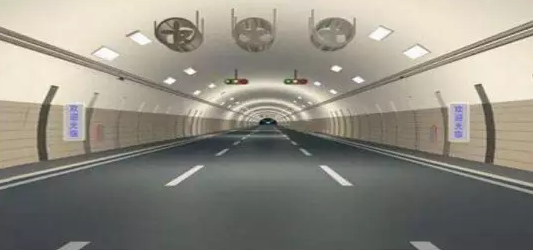

场景描述如下隧道，有众多通风机、照明灯、消防设置、传感器探头等设施，每一组机器之间相隔较远！且总控制台在隧道外，此时单一模块无法完成，从总控制台传达指令到隧道末端，此时数据传输模块就需要拥有中继功能，如图一所示就需要多级中继，我们此时可将上图“E22的自动中继组网”代入图一，就很完美的解决了数据传输问题
图表1
图表 2
图表 3
003、E22 中继设置示意图
上图解读
1）一级中继：
节点一与节点二的地址相同，然后节点一与节点二的网络地址组成了中继节点的地址（此时中继节点网络 ID 不起作用直接忽略就 OK）此时节点一和节点二就可以通过中继 1 传输数据。
2）多级中继：
中继二的地址高位是中继一的地址低位，中继二的地址低位是节点三的网络 ID,节点一的地址与节点三的地址相同，此时节点一可以通过中继一再通过中继二与节点三通信， 反之亦然。
3）注：在中继模式下，我们的所有模块必须处于相同信道，否则无法通信。
004、上位机页面
005 、小结
E22系列lora模块是一款功能强大的串口透传模块，拥有处于多个频段的工作能力，lora调制方式使其拥有更加优越的传输性能，支持多种配置参数方式，数据延迟低，空速可高达 62.5K，支持数据自动分包，分包长度可配。无线模块支持 WOR 使其功耗降低，支持中继组网，可以将网络通信覆盖范围翻倍。
