EWM201-400A30S是亿佰特推出的一款无线语音对传模块，支持半双工和全双工两种语音通信模式，适用于无线对讲、语音调度、应急通信等场景。本教程将详细演示如何使用AT指令配置两块EWM201-400A30S模块，实现半双工和全双工两种模式下的语音互传功能。
本次演示使用EWT201-470A30S测试套件，若直接使用EWM201-400A30S模块，需焊接完成后参考本教程操作。本教程适用于EWM201系列E201-470A20S、E201-470A30S、EWT201-470A20S、EWT201-470A30S、EWM201-900A20S、EWM201-900A30S、EWT201-900A30S、EWT201-900A20S、EWD201-470A20(AUX)等所有无线语音对讲模块。
1. EWT201-470A30S测试套件2块
2. Micro USB数据线2根
3. 电脑（Windows系统）1台
· XCOM串口调试助手：串口AT指令发送与调试工具
XCOM串口调试助手可在亿佰特官网对应产品页面的"相关下载"栏目获取。
1. 使用Micro USB数据线分别将两块测试套件连接到电脑USB接口。
2. 确认电脑设备管理器中识别到两个串口设备，分别记为模块A和模块B。
3. 连接完成后，打开XCOM串口调试助手，分别打开两个串口。
半双工模式即对讲机模式，同一时间只能有一方说话，另一方收听。按下PTT按钮后说话，松开后转为接收状态。
1. 在XCOM串口调试助手中，分别选择模块A和模块B对应的串口号。
2. 设置串口参数：波特率921600、8位数据位、1位停止位、无校验（921600 8N1）。
3. 勾选"回车换行"选项。
1. 在模块A和模块B的串口调试助手中，分别发送指令：AT+VOICEMODE=51
2. 两个模块均回复"OK"，表示已成功配置为半双工语音模式。
在模块A和模块B中，分别发送指令如下：
AT+FREQ=16:470125000,472125000,474125000,476125000,478125000,482125000,484125000,486125000,488125000,490125000,492125000,494125000,496125000,498125000,500125000,502125000，执行成功回复OK。
两个模块均回复"OK"，表示频率信道配置成功。该指令配置了16个可用信道，频率范围覆盖470~502MHz。
1. 在模块A和模块B中，分别发送指令：AT+CHANNEL=1
2. 两个模块均回复"OK"，表示工作信道已设置为信道1。

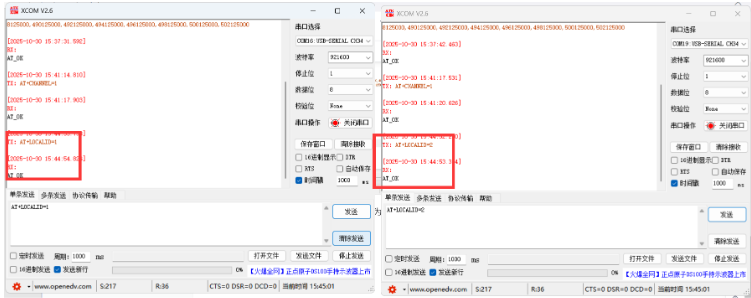

1. 在模块A中发送指令：AT+LOCALID=1，设置模块A地址为1。
2. 在模块B中发送指令：AT+LOCALID=2，设置模块B地址为2。
3. 两个模块均回复"OK"，表示地址设置成功。

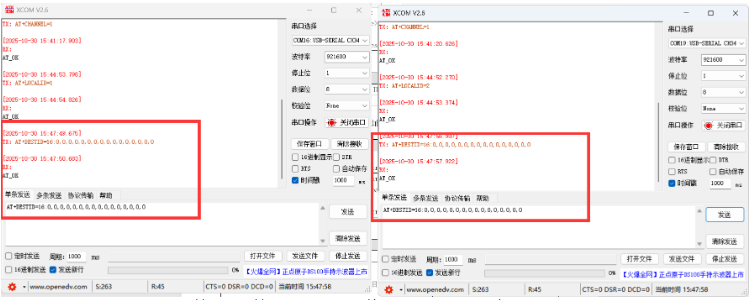

在模块A和模块B中，分别发送指令如下：
AT+DESTID=16,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0，指令成功后返回OK
两个模块均回复"OK"，表示目标地址已设置为广播模式（地址0），模块可以向所有设备发送语音。
1. 将两个模块拿到远处（建议间隔数米以上）。
2. 一人按下模块的PTT按钮后说话。
3. 另一个模块应能发出声音，实现语音对传。
4. 反之亦然，双方可交替进行语音通信。
全双工模式即电话模式，双方可以同时说话和收听，实现实时双向语音通信。此模式下，一个模块配置为主机模式，另一个配置为从机模式。
1. 串口参数同样设置为921600 8N1，勾选"回车换行"。
1. 在模块A中发送指令：AT+VOICEMODE=61，配置为全双工语音主机模式。
2. 在模块B中发送指令：AT+VOICEMODE=62，配置为全双工语音从机模式。
3. 两个模块均回复"OK"，表示配置成功。

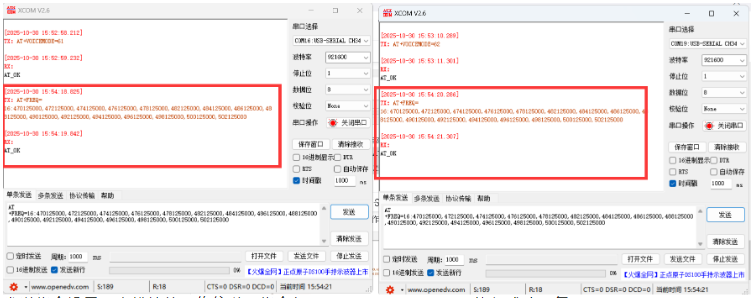

在模块A和模块B中，分别发送与半双工配置相同的频率信道指令：
AT+FREQ=16:470125000,472125000,474125000,476125000,478125000,482125000,484125000,486125000,488125000,490125000,492125000,494125000,496125000,498125000,500125000,502125000，执行成功回复OK。
两个模块均回复"OK"。
1. 在模块A和模块B中，分别发送指令：AT+CHANNEL=1
2. 两个模块均回复"OK"。
1. 在模块A中发送指令：AT+LOCALID=1，设置模块A地址为1。
2. 在模块B中发送指令：AT+LOCALID=2，设置模块B地址为2。
3. 两个模块均回复"OK"。

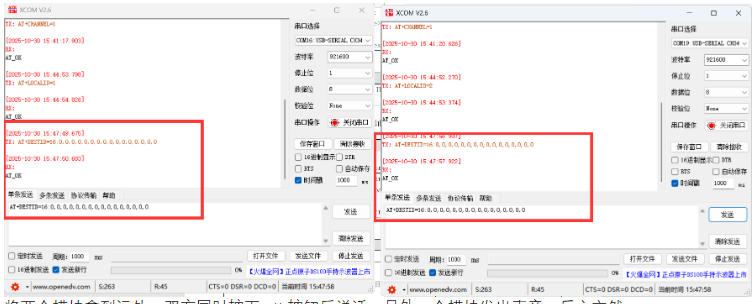

在模块A和模块B中，分别发送指令如下：
AT+DESTID=16,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0，指令成功后返回OK。
两个模块均回复"OK"。
1. 将两个模块拿到远处。
2. 双方同时按下PTT按钮后说话。
3. 两个模块应能同时发出对方的声音，实现实时双向语音通信。
4. 与半双工模式不同，全双工模式下双方可以同时说话和收听。
对比维度 | 半双工模式 | 全双工模式 |
配置指令 | AT+VOICEMODE=51 | 主机：AT+VOICEMODE=61；从机：T+VOICEMODE=62 |
通信方式 | 同一时间仅一方可说话 | 双方可同时说话和收听 |
操作方式 | 按下PTT说话，松开收听 | 双方同时按下PTT，实时对讲 |
适用场景 | 对讲机式通信、应急调度 | 电话式通信、实时语音交互 |
1. 确认串口参数设置为921600 8N1，且已勾选"回车换行"。
2. 确认Micro USB数据线连接正常，串口端口号选择正确。
3. 可尝试重新上电后再次发送AT指令。
1. 检查两个模块的工作信道是否一致（均为CHANNEL=1）。
2. 检查频率信道配置是否一致，确保16个信道参数完全相同。
3. 确认两个模块之间的距离在有效通信范围内。
4. 检查天线连接是否牢固。
1. 确认PTT按钮功能正常。
2. 确认模块已正确配置为半双工模式（AT+VOICEMODE=51）。
1. 确认一个模块配置为主机模式（61），另一个配置为从机模式（62）。
2. 确认双方同时按下了PTT按钮。
3. 检查模块地址配置是否正确。
通过以上配置，EWM201-400A30S语音对传模块可在半双工和全双工两种模式下正常工作。半双工模式适合对讲机式的交替通话场景，全双工模式适合电话式的实时双向通话场景。用户可根据实际应用需求选择合适的语音通信模式，广泛应用于无线对讲、语音调度、应急通信、工业现场语音通信等场景。
