选工业核心板的时候，很多人第一反应是看CPU型号、看内存大小、看接口数量。这些当然重要，但有一个细节往往被忽略——核心板跟底板的连接方式。是焊上去的，还是插上去的？这个看似不起眼的选择，实际上直接决定了产品的可靠性、成本、可维护性，甚至影响整个项目的生命周期。

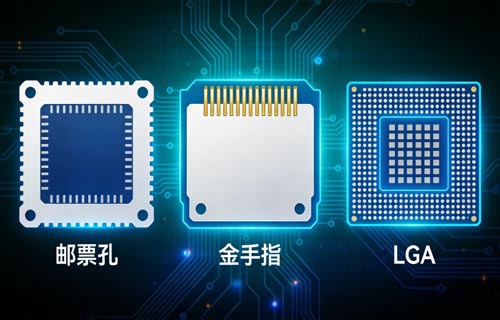

工业核心板的接口形态

目前市面上主流的核心板接口形态有三种：邮票孔（半孔）、金手指（BTB连接器）和LGA（焊盘阵列）。每种方式都有各自的工程逻辑和适用场景，没有绝对的好坏，关键看你的产品需要什么。本文以ECK10系列、ECK20系列等几款嵌入式核心板为例，对邮票孔、金手指、LGA这三种接口的优缺点和适用场景说清楚。

一、邮票孔（半孔）

代表型号：ECK10-13xA系列（基于STM32MP135）

邮票孔是在PCB边缘做半孔工艺，通过回流焊或波峰焊直接焊在用户底板上。这是目前工业核心板用得最多的一种连接方式。

①　可靠性极高：焊接连接在面对振动、冲击和长期热胀冷缩时，稳定性远超连接器。对于部署在振动机械、车载设备或户外恶劣环境中的工业产品，邮票孔是长期稳定运行的基石。

②　成本最优：邮票孔核心板本身不需要昂贵的连接器，连接成本转移到PCB制造工艺中，整体BOM成本显著降低。对于追求高性价比和批量生产的工业终端产品来说，这一点很有吸引力。

③　安装高度低：焊接后核心板与底板紧密结合，整体高度很低，适合空间受限的封闭机箱或超薄设备。

①　不可修复：一旦焊上去，基本就拿不下来了。核心板坏了通常连底板一起报废，或者用热风枪慢慢吹下来，维护成本很高。

②　开发门槛稍高：项目前期做原型验证时，邮票孔核心板需要设计对应的底板并焊接，改动的灵活性较低。

适用场景：长期运行、环境恶劣、成本敏感、不需要频繁更换核心板的批量生产设备。

代表型号：ECK20-6Y28C系列（基于NXP i.MX6ULL）

金手指形态通常是指核心板通过板边金手指插入板对板（BTB）连接器，再通过连接器与底板实现电气互联。这是一种典型的"模块化"设计思路。

①　可维护性极强：这是金手指形态的核心优势。核心板可以像内存条一样插拔更换。核心板坏了直接换一块就行，售后维护成本和时间都大幅降低。对于需要快速现场维修的场景来说，这个特性很关键。

②　升级迭代灵活：产品生命周期内，如果要换更高性能的处理器或更大内存的核心板，直接插拔更换即可，底板设计不用动，产品的演进能力大大提升。

③　开发阶段好用：项目开发阶段，工程师可以轻松更换核心板进行测试调试，加快原型验证进度。

①　成本和体积增加：连接器本身（包括核心板上的金手指和底板上的插座）是一笔不小的BOM开支。而且连接器占用的PCB面积和安装高度都比焊接方案大，不适合极致紧凑的设计。

②　接触可靠性风险：在长期高温、高湿、强振动环境下，连接器的金属触点存在氧化、磨损或接触不良的潜在风险。虽然高品质连接器能在一定程度上缓解这个问题，但物理接触总归有失效边界。

适用场景：需要快速迭代、模块化设计、后期升级和现场维护方便的中小批量或高价值产品，比如智能网关、边缘计算服务器、开发板等。

代表型号：亿佰特ECK41-E系列（基于瑞芯微RK3506）

LGA形态的核心板底部是一个布满焊盘的平面，通过回流焊焊接到用户底板上。它同时吸收了邮票孔和BGA的部分优点。

①　引脚密度极高：LGA在相同甚至更小的核心板尺寸上，能实现远超邮票孔的引脚数量。对于需要引出大量高速信号（如DDR、PCIe、MIPI）的现代高性能处理器来说，这几乎是必须的。比如ECK41-E在29×25mm的超小尺寸下，通过LGA接口提供了丰富的功能。

②　可靠性优秀：焊接后的LGA机械强度接近BGA，抗冲击和抗热冲击能力优于金手指，非常适合小型化、高算力的工业应用。

③　有利于小型化：焊盘在底部，核心板正面可以全部用来放元器件，有利于实现极致的体积优化。

①　焊接工艺要求高：LGA焊接对回流焊温度曲线、钢网厚度和锡膏选择都有较高要求，而且焊后焊点不可见，需要X-Ray检测能力，对生产设备和技术门槛要求更高。

②　不可修复：跟邮票孔一样，LGA核心板焊到底板上之后，拆焊极其困难，维修不便。

适用场景：对体积、引脚密度和可靠性有极致要求的高端小型化工业应用，比如便携设备、微型控制器、高度集成网关等。
