在LoRa模块方案选型中，晴朗空旷环境、天线增益5dBi、天线高度2.5米是我们经常可以见到的方案测试条件。在这种理想条件下，常见2.4GHz工作频段的E28系列LoRa模块标称通信距离可达8000米。然而，当这些LoRa模块被部署到复杂山区环境下物联网应用场景中时，地形起伏、植被遮挡、多径反射、菲涅尔区阻挡等复杂因素会急剧削弱信号质量，实际通信距离往往只有理想通信距离的10%~30%。

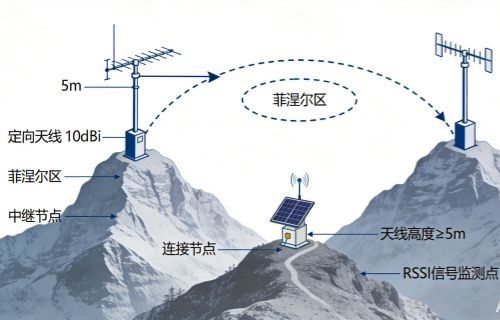

山区LoRa通信

如何让LoRa模块在山区保持稳定通信？如何从软件参数和硬件部署两个维度进行优化？本文将结合基于SX1281芯片系列的E28系列LoRa模块性能参数、功能特点、实测数据、常见问题解答及应用指南，呈现一套山区环境LoRa通信的完整优化方案。

一、 E28系列LoRa模块简介

E28系列LoRa模块是亿佰特基于Semtech公司SX1281/SX1280射频芯片开发的2.4GHz频段无线收发模块，核心技术特点如下表所示：

关键特性	技术参数	对山区通信的意义
工作频段	2400~2500 MHz（ISM免许可频段）	全球通用，无需频率申请，但绕射能力弱于Sub-GHz
调制模式	LoRa扩频、FLRC、GFSK三种模式	LoRa模式抗干扰最优，适合复杂环境
发射功率	12/20/27dBm多级可调	高功率保障远距离穿透
参考距离	E28-2G4M27SX：8000米（理想条件）	山区实测需折半甚至更低
抗干扰技术	集成52MHz高精度低温漂有源晶振	恶劣环境下的频率稳定性
其他特性	支持RSSI信号强度读取、内置PA+LNA	RSSI辅助调试选点，PA/LNA提升收发灵敏度

山区通信挑战的核心在于：2.4GHz频段的波长较短，对植被、雨雾、地形起伏的衰减非常敏感。但在LoRa扩频技术的加持下，E28系列依然能够在复杂环境中寻找最优的通信链路。

二、山区环境通信距离的三大衰减因素

1、地形遮挡与菲涅尔区入侵

所有LoRa模块使用需要注意："当存在直线通信障碍时，通信距离会相应的衰减。"

①　山脊阻挡：当收发两端之间存在山脊或山丘时，信号无法直线传播，只能依靠衍射或绕射，信号强度急剧下降，此时距离可能降至100~500米。

②　菲涅尔区阻挡：即使收发两端"互相看得见"，如果信号传播路径的前60%区域受到地面、植被或建筑的遮挡（菲涅尔区被侵占），信号衰减可达10~20dB。

2、植被与水汽吸收

手册明确说明："地面吸收、反射无线电波，靠近地面测试效果较差；海水具有极强的吸收无线电波能力。"

①　茂密树林：树叶、树干富含水分，对2.4GHz信号有强吸收作用。夏季茂密山林比冬季落叶林通信距离减少40%~60%。

②　雨雪天气：雨水中的水分子会显著吸收射频能量。中雨条件下，信号衰减可增加3~10dB。

3、天线安装与金属干扰

"天线附近有金属物体，或放置于金属壳内，信号衰减会非常严重。"

①　在山区监测杆或铁塔上安装天线时，天线与金属杆的距离应大于λ/4（约75px），否则金属会显著改变天线辐射方向图。

②　将天线直接放置在防雨铁盒中，信号衰减可达20~30dB，几乎完全失效。

③　馈线过长或品质差（如RG174线缆）在2.4GHz下损耗极大，每米劣质馈线损耗可达1~2dB。

三、实测数据参考

E28系列手册提供了多个型号在理想条件下的参考距离，以下为官方数据及山区实测估算：

E28型号	通信距离	芯片/功率	山区实测估算（丘陵/中等植被）	优化后可达
E28-2G4M27SX	8000米	SX1281 / 27dBm (500mW)	2000~3000米	4000~5000米
E28-2G4T27SX	7000米	SX1281 / 27dBm (UART)	1500~2500米	3000~4000米
E28-2G4T12S	6000米	SX1281 / 20dBm (100mW)	1000~1500米	2000~2500米
E28-2G4M20S/SX	6000米	SX1281 / 100mW	1000~1500米	2000~2500米
E28-2G4M12S/SX	3000米	SX1280 / 12dBm	500~1000米	1000~1500米

注：手册中所有参考距离的测试条件为"晴朗空旷、天线增益5dBi、天线高度2.5米、空中速率1kbps"。山区实测需根据障碍物等级和天线高度做进一步折减。

四、山区通信的六大优化策略

1、调整空中速率

E28系列手册明确指出："功率寄存器设置错误、空中速率设置过高（空中速率越高，距离越近）。"LoRa的核心法则：空中速率越低，接收灵敏度越高，能传得越远。

空中速率	对应SF/BW	理论灵敏度改善	适用场景
1 kbps	SF12/BW125kHz	最高灵敏度（约-132dBm）	极限远距离、数据量极小
2.4 kbps	SF11/BW125kHz	次优	山区日常测试推荐起点
19.2 kbps	SF9/BW125kHz	约比1kbps差6dB	中等距离、传感器数据
62.5 kbps	SF8/BW125kHz	约比1kbps差12dB	平坦地形、高数据量

山区配置建议：初始调试时先将空中速率设为2.4kbps确认链路是否存在；如果压力测试通过，逐步提升速率以获得更高吞吐量；切勿在链路临界时选择高速率，这会直接导致误码率飙升。

2、利用RSSI信号强度精准选点

E28系列支持RSSI信号强度读取功能，是实现精准部署的"雷达"：

①　现场勘测：携带便携式测试设备，在收发两端多个候选点位测量RSSI值。

②　建立阈值基准：

· RSSI > -80dBm：非常好的信号，距离+增益组合优秀

· -100dBm < RSSI < -80dBm：可接受，但需考虑余量

· RSSI < -100dBm：信号微弱，误码率高，需要优化

③　寻找"信号窗"：在同一个山谷或山坡上，移动天线位置几米，RSSI可能改善5~15dB，利用这一特性找到局部最优位置。

3、优化天线高度

"天线高度2.5米"是手册标准测试条件。但在山区，天线高度对信号的影响远比功率增益显著。经验公式：在山区环境中，天线高度每提高1米，通信距离可增加约30%~50%。

具体做法：

①　使用铁塔或监测杆，将天线提升至高出最近障碍物（如树林、山脊）5~10米。

②　如果无法设置高天线，考虑在中间山峰处设置中继节点。

③　天线顶部严禁贴着金属或墙体，手册明确警告："天线切不可安装于金属壳内部，将导致传输距离极大削弱。"

4、选择高增益定向天线

山区环境中，全向天线会向四面八方发射能量，其中大部分被山体吸收。定向天线可以将能量集中对准接收方向，获得高回报的增益。

天线类型	典型增益	角度范围	适用场景
5dBi全向玻璃钢	5dBi	360°	基本场景
10dBi定向八木	10dBi	30~60°	点对点山脊之间
12dBi抛物面栅格	12dBi	15~30°	远距离直线链路

安装要点：

①　方向角必须精确对准，使用激光水平仪或实地反复微调RSSI。

②　馈线长度尽量短（<5米），且选择低损耗的RG223或LMR400馈线。

③　"使用天线与模块匹配程度较差或天线本身品质问题"是手册列出的距离衰减原因之一，请使用专业50Ω天线。

5、部署中继节点

当单跳距离无法满足需求时，多跳中继是突破山区通信瓶颈的核心方案。

①　中继模式：E28系列模块支持定点传输和广播传输，用户MCU可编程实现简单的数据转发逻辑。

②　中继节点选址：选择在两座山峰之间的鞍部或山坡中段，保持对两端有较好的视距。中继节点可以使用太阳能+蓄电池供电。

③　中继拓扑：链型（适用于狭长山谷）或星型（适用于中心汇集的监测系统）。

6、严格遵循硬件设计规范

设计项	规范要求	山区部署的特殊注意
电源余量	"推荐保留30%以上余量"	山区可能采用太阳能，需设计足够储能电容
天线隔离	"天线附近避免金属物体"	铁塔或监测杆上安装时，保持天线杆距离>250px
防静电	"确保安装使用过程防静电操作"	干燥山区静电危害大，模块焊接和接线需防静电
防湿度	"湿度不宜过高，部分元件为湿度敏感"	山区潮湿环境，考虑模块涂三防胶
VCC电容	并联不低于47µF低ESR电容	应对发射瞬间大电流，防止欠压复位

五、山区通信实测案例：从300米到3200米的突破

1、物联网应用场景描述

· 地点：南方某丘陵茶园监测项目

· 地形：茶园位于缓坡（高差约80米），中间有稀疏乔木林

· 原始测试：使用E28-2G4M27SX（27dBm）+5dBi全向天线，空中速率设为19.2kbps，实测通信距离仅约300米

2、方案优化过程

步骤	操作	结果
1	将空中速率从19.2kbps降至2.4kbps	距离提升至约1000米
2	将全向天线更换为10dBi定向八木天线，对准接收方向	距离提升至约2000米
3	将天线高度从杆顶2米提升至5米（使用伸缩杆跨越树林线）	距离提升至约2500米
4	实测RSSI在最远点约-98dBm，确认链路有余量，将空中速率回调至4.8kbps	仍保持稳定
5	在中间山坡部署一个LoRa中继节点（固定太阳能供电）	3跳实现覆盖3200米

3、物联网应用方案结果反馈

经过五步优化，通信距离从原始的300米提升至3200米，提升了10倍以上。关键优化因子是天线选择和高度提升，而非单纯提高发射功率。

六、 LoRa模块常见问题与排错指南

1、山区测试时，为什么爬到山顶反而信号变差？

可能原因是山顶位于信号传播的零区（如山脊反射引起的多径衰落）。解决方法：将天线向接收方向移动几米到十几米，寻找RSSI峰值点。

2、两山之间直线距离4公里，使用E28系列能否通信？

若两山之间无遮挡（视线可见），E28-2G4M27SX（8000米标称）理论可行。但需满足：两级天线高度均超过中间山脊/树木，且采用10dBi定向天线。实际限制：2.4GHz对雨雾敏感，多雨天气可能使距离减半。

3、功率寄存器设置错误如何解决？

①　确认是否在配置模式下正确设置了发射功率。

②　使用软件API或AT指令读取寄存器值，确保写入的值在合法范围内。

③　查看手册"基本参数"表格，确认该型号的功率调节范围。

4、误码率太高怎么办？

E28系列手册提供了排查方向："附近有同频信号干扰，远离干扰源或者修改频率、信道避开干扰"；"电源不理想也可能造成乱码，务必保证电源的可靠性"；"延长线、馈线品质差或太长，也会造成误码率偏高。"

解决方案：

①　更换信道（2.4GHz共有多个可用信道），避开Wi-Fi和蓝牙干扰。

②　压榨电源质量：确保纹波<50mV，储能电容充足。

③　将馈线从10米缩短至3米，降低馈线损耗。

5、山区节点如何实现低功耗？

E28系列手册说明："支持低功耗模式，适用于电池应用。"技术方案：利用MCU控制模块进入深度休眠，仅在需要收发时唤醒。唤醒方式采用LoRa空中唤醒（WOR）机制：发送端发送长前导码，接收端周期性短暂唤醒监听。E28系列低功耗模式下，休眠电流可低至微安级，配合太阳能+锂电池，可支持山区长期无人值守运行。

七、 LoRa模块选型指南：山区场景该选哪款E28模块？

场景需求	推荐E28型号	理由	优化要点
点对点最远距离（>3公里）	E28-2G4M27SX	27dBm+内置PA/LNA，距离最远	必须配高增益定向天线+高杆
带主控的数据采集节点	E28-2G4TxxSX	UART串口，内置协议栈	注意MCU读AUX引脚判断忙/空闲
小型化、集成度高	E28-2G4M12S/SX	小体积，贴片封装	根据手册回流焊温度设计焊接曲线
高速数据回传	E28-2G4T12S	支持GFSK模式，速率可高至2Mbps	优先在平坦山谷中使用，减少干扰
