在全球物联网产业高速发展的当下，低功耗广域网（LPWAN）凭借远距传输、低功耗、高可靠性等核心优势，已成为智慧工业、智能家居、智慧城市等领域的主流通信方案。其中LoRaWAN标准凭借开放兼容、部署灵活的特性，更是占据了LPWAN市场的核心份额。
成都亿佰特电子科技有限公司全新升级的E77系列LoRaWAN节点模块，基于意法半导体STM32WLE5工业级芯片打造，根据常见工作频段和发射功率有E77-400M22S、E77-900M22S、E77-915M30S系列LoRaWAN节点模块和E77-400MBL-01、E77-900MBL-01、E77-915MBH-01系列测试套件，LoRaWAN节点模块全面兼容主流LoRaWAN协议标准，提供多频段、多功率可选方案，以极简开发流程与超高稳定性，为各类物联网设备提供一站式无线通信解决方案。
E77系列针对不同地区频谱规范，提供三大核心型号，全面覆盖全球主流LoRaWAN工作频段：
l E77-400M22S：支持410~510MHz频段，兼容LoRaWAN 1.0.3 EU433/CN470标准，适配中国、欧盟等地区部署需求；
l E77-900M22S：支持850~930MHz超宽频段，兼容LoRaWAN 1.0.4 EU868/US915/AU915/AS923/IN865/KR920/RU864等8大地区标准，满足全球项目一站式选型；
l E77-915M30S：针对北美、澳洲等市场优化，支持902~928MHz频段，最高发射功率达30dBm（1W），理想空旷环境下透传模式通信距离可达7.5km，LoRaWAN标准模式下可达4.4km。
全系列均支持Class A（低功耗优先）与Class C（低延迟优先）双节点类型，兼容OTAA（空中入网）与ABP（本地激活）双入网模式，可灵活匹配各类应用场景的功耗与时延需求。
LoRaWAN节点模块采用工业级高标准设计，核心元器件均经过严苛筛选：
l 搭载32MHz与32.768KHz双路高精度温补晶振，频率误差小于±5ppm，极端温度环境下通信稳定性提升30%；
l 工作温度覆盖-40℃~+85℃，支持10%~90%无凝露工作湿度，可稳定应用于户外基站、工业车间、冷链运输等极端场景；
l 内置多级静电防护与过流保护电路，ESD防护等级达±4kV（接触放电），有效降低复杂电磁环境下的硬件损坏风险。
针对传感器、可穿戴设备等电池供电场景，E77系列LoRaWAN节点模块进行了深度功耗优化：
l 多级低功耗模式可选，软件关断模式下休眠电流低至2uA，静态功耗仅为同类产品的1/5；
l 支持ADR（自适应数据速率）功能，网络服务器可根据节点信号质量动态调整通信速率与发射功率，在保障通信成功率的前提下最大化降低功耗，配合一次性锂电池可实现3~5年免更换供电。
LoRaWAN模块出厂预搭载完整LoRaWAN协议栈，用户无需进行复杂的协议开发，仅需通过UART接口发送AT指令即可完成参数配置与网络接入，开发周期缩短70%以上：
l 标准AT指令集覆盖频段设置、入网配置、数据收发、功率调整等全功能操作，配套提供完整的开发例程与技术文档；
l 支持IAP在线升级，后续功能迭代无需拆机即可完成，降低项目运维成本；
l 提供2014mm、2616mm等多种小尺寸贴片封装，支持IPEX接口与邮票孔双天线选项，便于快速集成到各类终端设备中。
产品型号 | 芯片方案 | 工作频段 | 最大发射功率 | 最大通信距离（透传模式） | 工作电压 | 休眠电流 | 尺寸 |
E77-400M22S | STM32WLE5CCU6 | 410~510MHz | 22dBm | 5.6km | 1.8~3.6V | 2uA | 20*14mm |
E77-900M22S | STM32WLE5CCU6 | 850~930MHz | 22dBm | 5.6km | 1.8~3.6V | 2uA | 20*14mm |
E77-915M30S | STM32WLE5CCU6 | 902~928MHz | 30dBm | 7.5km | 3.3~5.5V | 3uA | 26*16mm |
*注：通信距离为晴朗空旷环境下，搭配3.5dBi天线、2m架设高度的测试值，实际距离受环境遮挡、干扰影响略有差异。
E77系列模块凭借高可靠性与灵活性，已广泛应用于以下领域：
① 工业物联网：工厂传感器数据采集、设备状态监控、智能制造产线无线组网；
② 智慧市政：智能抄表（水电热气）、路灯控制、环境监测（PM2.5、温湿度、噪音）、智能垃圾桶管理；
③ 智慧农业：土壤温湿度监测、大棚环境控制、畜牧养殖定位、灌溉系统远程管控；
④ 智能安防：门禁系统、消防烟感报警、安防摄像头无线回传、人员定位系统；
⑤ 物流追踪：冷链运输温度监控、集装箱定位、资产追踪管理；
⑥ 智能家居：智能门锁、门窗传感器、燃气泄漏报警、家庭环境监测。
本次演示套件为：E77-900M22S作为LoRaWAN节点，E870-L系列LoRaWAN作为网关接入免费TTN（TheThingsNetwork）测试服务器做通信测试；串口使用引脚9，10，LP_USART2_TX串口，波特率9600bps 8N1。
l AT+RESTORE //恢复默认配置
l AT+REGION=5 //eu868频段
l AT+CDEVEUI=70B3D57ED0063EC9 //设置deveui
l AT+CAPPEUI=0000000000000000 //设置appeui
l AT+CAPPKEY=20000000000000000000000000000001 //设置appkey
l AT+CJOIN=1:0 //otaa 入网，不上电自动入网

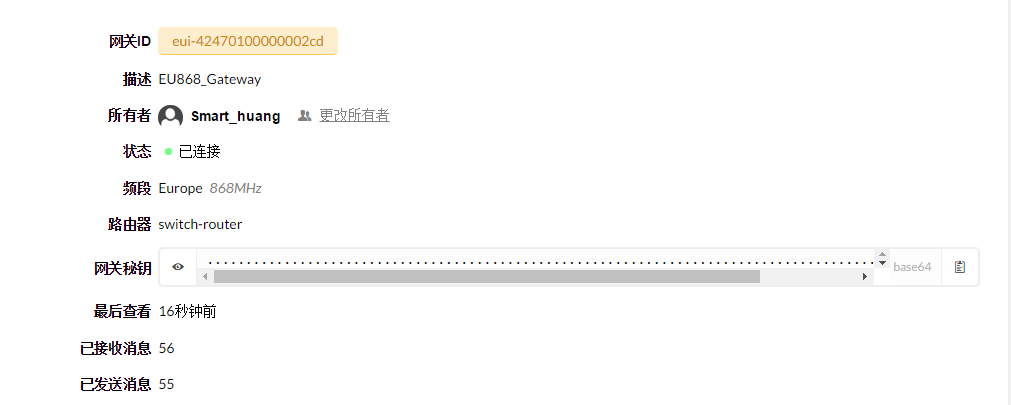

l TTN上，网关信息如下所示：

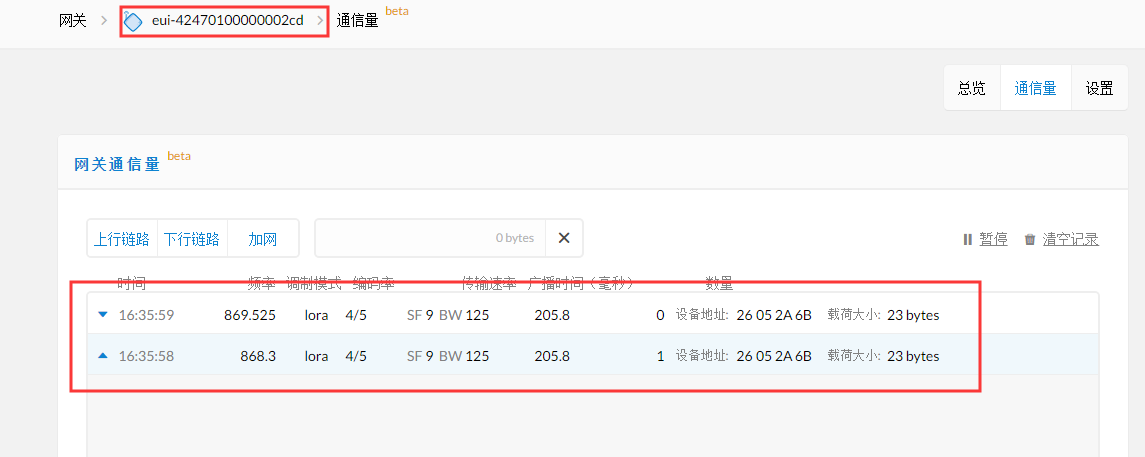

l 网关数据如下所示：

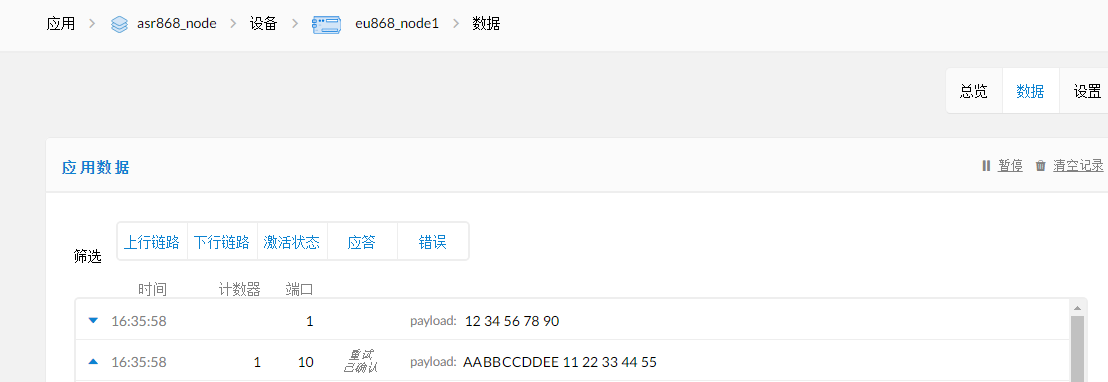

l TTN节点数据记录如下所示：

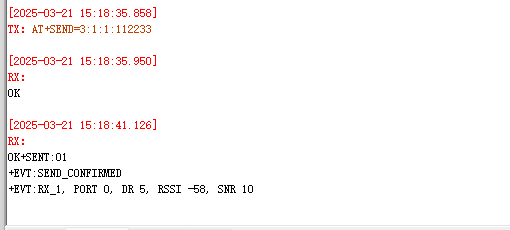

AT+SEND=3:1:1:112233 //发送数据 参数1：端口号 参数2：最大重发次数 参数3：ack应答 参数4：hex数据。
l ABP模式是本地入网，无需向服务器请求，只需要配置对应密钥直接发送数据就行
l AT+CDEVADDR=26:0D:D8:F9 //设置abp模式地址
l AT+CNWKSKEY=30EB77C7BC41A36BE9E751CBCA302577 //设置NWKSKEY
l AT+CAPPKEYSKEY=0587608A7FCC551B2784B17EFA49B962 //设置APPKSKEY
l AT+CJOIN=0:0 //abp本地入网
l AT+SEND=3:1:1:112233 //端口号3，有应答发送，重发次数1，数据0x11,0x22,0x33
注：TTN创建设备和对应配置流程请参考《LORAWAN节点+网关TTN服务器配置教程》
E77系列LoRaWAN模块使用的是STM32WLE5CCU6，是单核MCU，不是STM32WL55处理器。
2、待机功耗典型值是2uA，如果模块本身没有其他功耗了，能达到单片机本身的标称的指标吗？单片机本身RTC唤醒低功耗模式下，是小于1uA的，这个是什么原因？
E77-400M22S模块的TX_EN,RX_EN置低，芯片进入休眠后，不能达到芯片描述的休眠电流。程序编写需要产品手册SOC的示例。
E77-400M22S模块带的晶振数量分别是32K和32M，其中32k给rtc使用，32M可以配置外部高速时钟给mcu做基频，同时32M也是射频的基频（这个是不用配置的）。
作为国内领先的物联网通信设备与解决方案提供商，亿佰特始终坚持技术创新与品质优先，E77系列LoRaWAN节点模块已通过CE、FCC、RoHS等多项国际认证，累计出货量超100万片，服务全球超过3000家企业客户。
