随着全球产业链格局加速重塑及工业智能化需求深度演进，“自主可控、全国产化”已成为我国嵌入式工控和物联网领域发展的核心战略导向。与此同时，物联网网关、人机交互界面、智能控制终端等应用对处理器的算力、多媒体能力和连接性提出了更高要求。在此背景下，亿佰特ECK41-E1N2-N、ECK41-E1-N系列核心板及配套ECB41-PGE1N2-N单板机是基于瑞芯微RK3506G2全国产处理器的工业级嵌入式核心板方案，为开发者提供了兼具高性能、高可靠性、高性价比与完整国产化供应链保障的理想选择。
ECK41-E1N2-N、ECK41-E1-N系列嵌入式核心板和ECB41-PGE1N2-N全国产化单板机是一款基于瑞芯微RK3506G2三核Cortex-A7处理器精心设计的全国产化工控核心模块。该系列最大的亮点在于实现了从处理器、内存、存储到所有关键元器件的“全国产化”，并严格遵循工业级标准进行设计与生产。

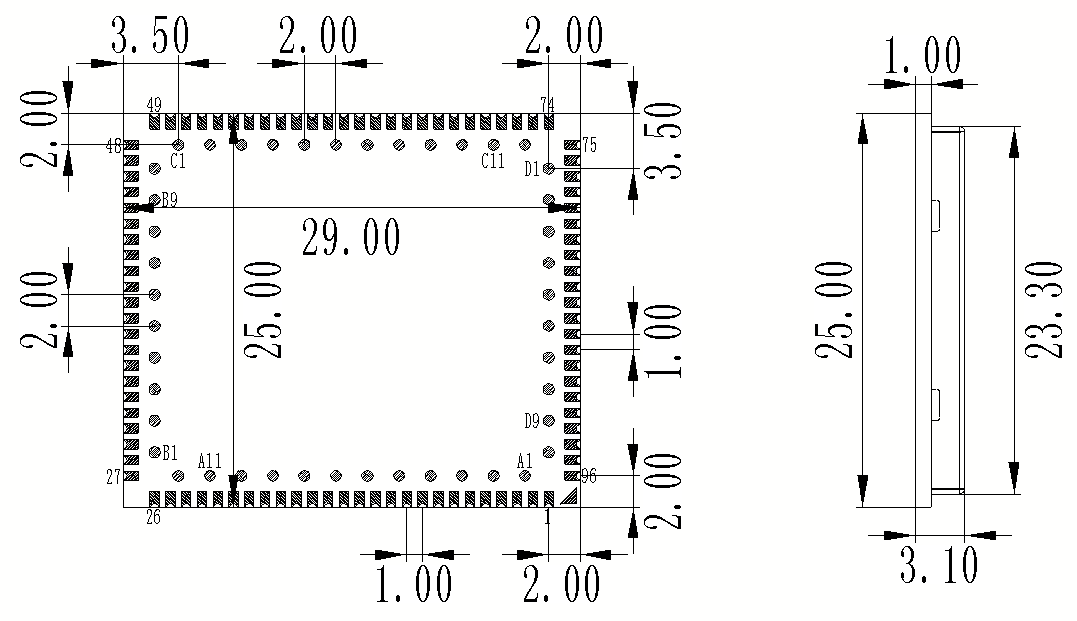

产品采用创新的96Pin邮票孔 + 44Pin LGA复合接口封装形式，将常用I/O资源布局于邮票孔，特殊功能引脚通过LGA引出，在保证超小尺寸（仅29mm × 25mm × 3.1mm）的同时，提供了极其灵活的扩展能力与焊接可靠性。其紧凑的体积和双接口设计，既能满足高性能应用需求，又能简化底板设计，降低生产成本。
为了便于用户快速评估与开发，亿佰特同步推出了与该核心板完全配套的ECB41-PGE1N2-N全国产工业级嵌入式单板机。它采用与树莓派兼容的尺寸设计（85mm × 56mm），将核心板的丰富接口转化为实用的显示、网络、USB、音频等物理接口，不仅可作为功能验证平台，其工业级设计更可直接用于批量生产，大大缩短产品上市周期。
ECK41-E系列的核心驱动力来源于瑞芯微RK3506G2处理器，这是一款专为智能语音、音频处理、图像显示等多媒体交互应用而优化的高性能应用处理器。
l 强劲计算内核：集成三个ARM Cortex-A7内核，主频最高可达1.2GHz，提供充沛的通用计算能力，足以流畅运行Linux、轻量级GUI框架及复杂应用逻辑。同时，额外集成的ARM Cortex-M0协处理器可用于处理实时任务，实现高低性能任务的合理分配。
l 集成内存，精简设计：处理器内部直接封装了128MB DDR3L内存，这一创新设计不仅显著减小了核心板的整体尺寸和功耗，更减少了外围电路，提升了系统的整体可靠性。
l 丰富多媒体引擎：内置2D图形加速引擎和先进的显示输出引擎，可高效处理图形界面，减轻CPU负载。专为音频优化的硬件架构，支持多路高清音频输入输出与处理，是智能语音类产品的理想选择。
l 全面的外设接口：原生支持双百兆以太网（RMII）、多路USB 2.0 OTG、CAN总线、多路UART/SPI/I2C等工业标准接口，为物联网网关、工业控制器等应用提供了强大的连接能力。
1. 系列型号解析
ECK41-E1N2-N、ECK41-E1-N嵌入式核心板主要区别在于板载存储配置，以满足不同应用对启动速度和存储容量的需求：
产品型号 | 处理器 | 内存 | 板载存储 | 工作温度 | 核心特点 |
ECK41-E1N2-N | RK3506G2 | 128MB DDR3L | 256MB SPI NAND FLASH | -25℃ ~ +85℃ | 标配存储，可直接从板载Flash启动系统，方便批量生产，不可扩展。 |
ECK41-E1-N | RK3506G2 | 128MB DDR3L | 无 | -25℃ ~ +85℃ | 经济型，需通过SDIO接口外接eMMC或SD/TF卡启动，提供最大灵活性。 |
ECB41-PGE1N2-N | 预焊接了ECK41-E1N2-N核心板，并提供了完整的接口扩展。 | ||||
2. 核心功能亮点
l 高清显示输出：支持RGB并行接口、BT.656/1120以及2-lane MIPI-DSI接口，最大输出分辨率达1280×1280@60fps，可驱动多种显示屏。
l 专业音频处理：提供4路SAI（支持I2S/PCM/TDM）、SPDIF输入输出、支持高达8路PDM麦克风阵列、24-bit ADC麦克风输入及数字DAC输出，满足复杂音频前端处理需求。
l 工业级连接与扩展：具备2路CAN 2.0B控制器、6路UART、3路SPI、3路I2C、12路PWM及多达80路GPIO，轻松对接各类传感器、执行器和工业总线设备。
l 电源与可靠性：单路**+5V@1A供电，核心板内部产生1.8V和3.3V电源，并可对外提供500mA/100mA的供电能力。采用6层PCB沉金工艺**，宽温工作范围（-25℃至85℃），确保在恶劣工业环境中稳定运行。
l 完善的软件生态：搭载基于Linux 6.1.99内核的系统，提供完整的U-Boot、内核及驱动源码，支持Buildroot和Yocto构建文件系统，并提供RKDevTool等易用的烧录工具，开发环境成熟。
ECK41-E系列的工作原理清晰：核心板作为“大脑”，承载处理器、内存、电源管理等核心单元；用户设计的底板作为“躯干与四肢”，通过邮票孔/LGA接口连接核心板，并根据应用需求配置外围电路（如网口PHY、显示屏、音频编解码器等）。
对于开发者而言，采用此方案有两种高效路径：
l 自主设计底板：利用亿佰特提供的核心板引脚定义、硬件设计指南和封装文件，开发定制底板，实现产品差异化。
l 采用ECB41-PGE1N2-N单板机：直接使用这款“准产品级”单板机。它已集成双千兆网口（RJ45）、MIPI-DSI显示接口、USB Host/OTG、TF卡槽、音频接口、扩展GPIO排针（兼容树莓派部分引脚）等，并开源底板设计文件。开发者可在此基础上快速进行软件开发和原型验证，甚至直接将其作为核心模块集成到自己的终端设备中，极大降低硬件开发门槛和风险。
凭借其全国产化、高性能、多媒体能力强及接口丰富的特点，ECK41-E1N2-N、ECK41-E1-N系列嵌入式核心板在以下领域具有广泛的应用前景：
l 工业物联网网关：双网口、多串口、CAN总线使其非常适合作为协议转换和数据汇聚的工业边缘网关。
l 智能人机交互界面：强大的显示和音频处理能力，可应用于工业HMI、自助服务终端、广告一体机、智能家居中控屏等。
l 音频处理设备：服务于智能语音终端、会议系统、广播设备等需要多路音频采集、处理和编解码的场景。
l 嵌入式控制主板：在机器人控制器、无人机飞控、自动化设备等需要一定算力和丰富I/O的领域发挥核心作用。
l 若您的产品需要固化程序、批量生产且对启动速度有要求，应选择带板载Flash的ECK41-E1N2-N。若您的项目处于原型验证阶段，或需要频繁更换系统、存储容量需求多变，则选择ECK41-E1-N更为灵活，可通过TF卡或焊接eMMC芯片来启动系统。
l 不一定。邮票孔包含了常用功能（如GPIO、UART、I2C、SPI、PWM、部分显示音频引脚等），若您的应用仅使用这些常用功能，只需焊接邮票孔即可，这能简化SMT工艺。LGA接口主要包含了一些特殊功能引脚（如部分高速差分信号、测试点等），仅在需要使用这些特定功能时才需焊接。
l 主要提供了两种方式：
① TF卡烧录：使用配套的SDDiskTool工具，将系统镜像写入TF卡，插入单板机卡槽即可启动。
② USB烧录：通过Type-C接口，使用RKDevTool工具，可进行系统固件的烧写与升级，适用于量产。单板机上还设有UART Recovery和Maskrom按键，用于进入烧录模式。
l ECK41-E系列所有型号均为**宽温级（-25℃ ~ +85℃）**设计，选用的处理器、内存、Flash等核心元器件均为工业级或符合此温度范围。在符合手册规定的电源和散热条件下，可在上述温度范围内稳定工作。建议在实际应用中进行高低温测试以验证具体场景下的适应性。
ECK41-E1N2-N、ECK41-E1-N核心板与ECB41-PGE1N2-N单板机的组合，为市场带来了一个全国产、高性能、即拿即用的嵌入式解决方案。它不仅响应了产业自主化的时代号召，更以其实实在在的工业级性能、丰富的功能接口和便捷的开发支持，成为工程师应对物联网、工业控制、智能交互等复杂挑战的可靠伙伴。选择ECK41-E，即是选择了一条通往高效、可靠、自主的产品化快车道。
