E28-2G4MBX-SC系列评估套件是新一代封装兼容型2.4GHz ISM频段Sub-1G无线模块套件，其中E28-2G4MBL-SC小功率测试套件搭建E28-2G4M12S和E28-2G4M12SX无线模块，E28-2G4MBM-SC中功率测试套件搭建E28-2G4M20S和E28-2G4M20SX无线模块，E28-2G4MBH-SC大功率测试套件搭建E28-2G4M27S和E28-2G4M27SX无线模块。
SC系列评估套件旨在帮助用户快速评估亿佰特新一代封装兼容型无线模块。MCU使用STM32F103C8T6,可用管脚均已引出至两侧排针，开发人员可以根据实际需求，轻松通过跳线连接多种外围设备，方便开发人员进行二次开发。
该套件提供完整的软件应用示例，助力客户快速上手无线数据通信开发。根据客户需求可以板载不同类型的Sub-1G无线模组。已支持的模组都具有引脚兼容的封装，可快速替换。

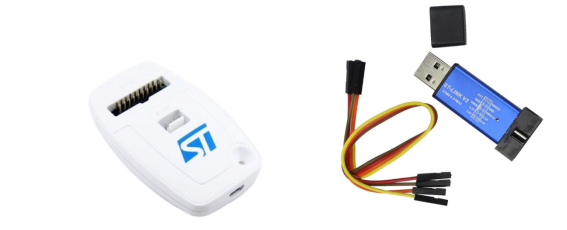

如上图所示：可通过ST-LINK给MCU烧写程序。烧写前请先编译。
无线模块上电后默认进入首页，所有配置参数恢复默认状态；然后进入页面设置，通过单击实体确认按键，可以进入到对应选项页面；
① 模块Setting页面内有多种LoRa参数，可以根据需求调整，空速计算推荐使用Semtech官方LoRa计算工具。
② 配置完成后，选中[Exit]确认返回上级页面。
③ 配置如下：
功能释义：
| M系列 | ||
| LoRa SF | 符号速率 | 空速需结合SF、BW、CR进行计算。 |
| LoRa BW | 信道带宽 | |
| LoRa CR | 编码速率 | |
| Frequency | 工作频率 | 选择频点 |
| TX Power | 发射功率 | 配置发射功率 |
| TX Count | 发送次数 | 配置发送次数 |
| Back Color | 背景颜色 | 反显屏幕背景颜色 |
| Buzzer | 蜂鸣器开关 | 控制蜂鸣器在按键触发时是否响应 |
① Tx Mode进入后自动开始按照用户设定参数（默认单包10字节）发送数据包。
② 在页面内按“确认”键即退出并返回上级页面。
③ 发送完成后，按“下”键可以重新开发送。

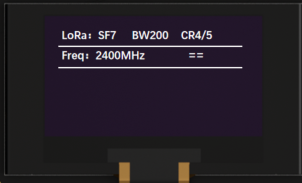

④ TX发送界面如下：
① Rx Mode进入后自动开始按照用户设定参数等待接收无线数据。
② 在页面内按“确认”键即退出并返回上级页面。
③ 发送完成后，按“下”键可以重新开始接收。
④ RX接收界面如下：
① USB Direct模式进入后，自动按照用户设置的参数配置射频，此模式下，可以使用串口调试助手进行数据收发。详细介绍见3.2章节。
② 在页面内按“确认”键即退出并返回上级页面。
③ 发送完成后，按“下”或者“下”键可以重新开始接收。
④ USB 直接收发模式界面如下：

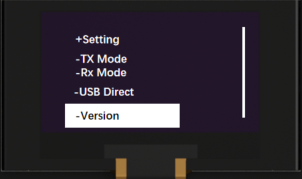

① 显示模组型号等基础信息，M系列模块内部无固件，则显示NONE；
② 版本信息界面如下：
选择Reset，OK确认，重置配置并返回首页。
上电后默认进入首页，所有配置参数恢复默认状态
按任意键进入菜单页面，然后按“DOWN”键选择“USB Direct”，再按“OK”键，进入设置模式。
① 在“USB Direct”模式中，从上到下，页面显示分别是“射频发送字节数”、“射频发送包数”、“射频接收字节数”和“射频接收包数”；
② 按“DOWN”或者“UP”键将计数清除；
③ 按“OK”键，退出该模式；
④ 单包最大包长限制64字节（程序中可以更改）；
⑤ 由于无数据缓存机制，建议数据包之间间隔足够的时间，保证射频数据发送完成。
打开串口工具，选择对应的串口，可与同系列的模块实现透传功能，注意：此时套件的配置参数是默认参数。测试底板会对收发的数据进行统计。
以上就是E28-2G4MBX-SC系列无线模块评估套件的产品简介以及快速使用教程，如有其他问题，可拨打400电话咨询或者提交技术支持。
