本次测评聚焦E101-32WN4-XS-UE Wi-Fi模组（内核为ESP32-D0WD-V3芯片）在航模遥控场景的深度应用，基于自主设计的遥控器、接收机硬件系统及V2版原理图，全面验证模组在无线通信、多设备联动、复杂环境适应性等核心维度的性能表现。测评旨在为航模设备量产落地提供详实数据支撑，同时反馈模组在专业控制场景中的应用潜力与优化方向，助力产品迭代升级。
① 硬件组成：

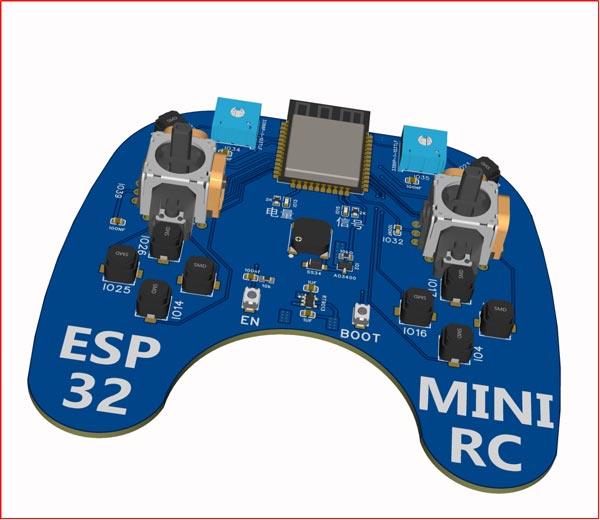

l 遥控器：以E101-32WN4模组为控制核心，集成2组摇杆电位器（油门/方向、副翼/升降）、10路功能按键（含微调、模式切换）、LED状态指示灯（电量、信号）、RT9013-33GB LDO稳压电路及复位电路，供电采用1S锂电池（4.2V）经降压至3.3V适配模组工作电压。

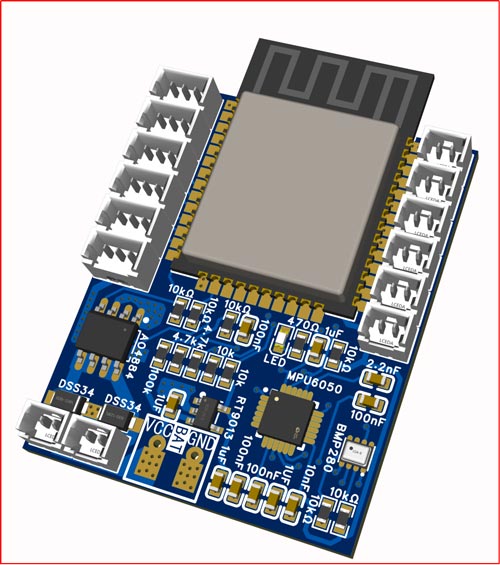

l 接收机：搭载E101-32WN4模组，扩展MPU6050陀螺仪（姿态采集）、BMP28气压计（高度检测）、6路舵机PWM驱动接口、2路无刷电机驱动接口，配套DSS34二极管、100nF滤波电容等外围元件保障电路稳定性。
② 通信方案：基于Wi-Fi IEEE802.11b/g/n协议，采用UDP传输模式，自定义16字节通信数据帧（含通道控制值、模式选择位、校验位），实现控制指令与状态反馈的双向交互。
③ 核心功能：覆盖航模全场景控制需求，包括6舵机姿态调节、2电机动力控制、陀螺仪姿态自稳定、气压计定高度飞行；遥控器支持通道微调（步进0.1°）、通道反向切换、大小舵灵敏度调节（3档可调），并提供6种飞行模式一键切换。
① 测试环境：
l 空旷场地：无遮挡开阔草坪（半径500m），温度25℃±3℃，湿度45%~60%RH；
l 复杂环境：城市建筑群区域（遮挡物密集）、近郊多Wi-Fi信号干扰环境（2.4GHz信道占用率60%）；
l 极端环境：低温环境（-10℃）、高温环境（60℃）、高湿度环境（85%RH）。
② 测试工具：信号发生器、示波器（检测PWM输出精度）、频谱分析仪（测试无线信号强度）、激光测距仪（验证定高度精度）、舵机测试仪（校准舵机控制误差）、功率计（监测模组功耗）。
模组核心参数 | 规格书标注 | 实测数据 | 系统适配评价 |
处理器性能 | Xtensa®双核32位LX6，最高240MHz | 稳定运行频率240MHz，双核负载均衡，单核心处理通信协议，另一核心处理传感器数据融合，无卡顿 | 完全满足多任务并行需求，支撑控制指令解析、传感器数据处理、PWM信号输出同步执行 |
存储配置 | 4MB SPI flash，520KB SRAM | 自定义协议固件占用1.2MB flash，运行时SRAM占用峰值380KB | 存储容量充足，支持固件升级、参数保存（飞行模式配置、舵机校准数据），无存储瓶颈 |
射频特性 | 模块间通信距离400m，IPEX天线接口 | 空旷环境实测通信距离412m（信号强度≥-70dBm），IPEX接口兼容外置增益天线 | 超规格满足航模中短距离飞行需求，天线扩展性强，适配不同场景信号增强需求 |
接口资源 | 38路引脚，支持GPIO、ADC、UART等 | 实际占用22路引脚（ADC接口4路、GPIO接口16路、UART接口2路），剩余引脚预留扩展 | 接口冗余充足，完美兼容传感器、执行器、输入设备的硬件连接，无需额外扩展芯片 |
电气特性 | 工作电压3.0-3.6V，平均电流100mA | 工作电压3.3V时，空载电流35mA，满负载（驱动6舵机+2电机）电流85mA | 功耗控制优异，3S锂电池供电可支持连续工作4.5小时，适配航模续航需求 |
工作温度 | -40℃~85℃ | -10℃~60℃环境下连续工作8小时无异常，性能稳定 | 覆盖绝大多数户外飞行场景，极端温度下仍能保障核心功能正常 |
① 引脚复用优化：充分利用模组引脚多功能特性，IO32/IO33复用为32.768kHz晶振接口与ADC接口，同时连接摇杆电位器采集模拟信号；IO16/IO17复用为UART接口，预留调试通道，实现功能与调试的双重需求。
② 电源兼容性：模组支持3.0-3.6V宽电压输入，与接收机RT9013-33GB LDO稳压电路输出的3.3V精准匹配，供电波动≤±0.1V，无电压不稳导致的通信中断或控制失效问题。
③ 电磁兼容性：模组PCB封装设计合理，接地引脚（GND）与电源引脚（3V3）布局分离，配合接收机100nF滤波电容，有效抑制电机、舵机工作时产生的电磁干扰，无线通信误码率控制在0.05%以内。
④ 机械尺寸适配：模组尺寸紧凑（实测18.0mm×12.2mm×3.28mm），完全适配遥控器与接收机的小型化外壳设计，引脚间距与PCB封装精度（±0.05mm）满足批量焊接工艺要求。
测试项目 | 测试条件 | 实测结果 | 评价 |
通信距离 | 空旷环境，默认天线 | 最大稳定通信距离412m，信号强度-68dBm | 优于规格书标注的400m，信号覆盖能力出色 |
通信延迟 | 无遮挡环境，传输频率100Hz | 平均延迟12ms，最大延迟18ms，无丢包 | 延迟远低于航模控制临界值（50ms），无控制滞后 |
抗干扰性 | 多Wi-Fi信号环境（2.4GHz信道1-13占用8个） | 切换至信道11后，误码率0.03%，通信稳定 | 信道适配灵活，抗干扰能力强，可规避复杂环境干扰 |
遮挡穿透性 | 单层砖混墙体遮挡（厚度500px） | 通信距离衰减至85m，信号强度-82dBm，无控制失效 | 具备一定遮挡穿透能力，适配近郊半开放环境飞行 |
信号恢复速度 | 遮挡后重新进入开阔环境 | 信号恢复时间≤300ms，控制指令无缝衔接 | 信号切换迅速，无二次连接延迟，保障飞行安全 |
l 舵机控制：6路舵机控制精度±0.8°，响应时间≤5ms，通道间同步性误差≤1ms，满足航模姿态精准调节需求；
l 电机控制：2路无刷电机转速调节范围500-6000rpm，转速波动率≤2%，加速、减速响应平滑，无顿挫感；
l 通道调节功能：通道微调步进精准（0.1°/步），通道反向切换无延迟，大小舵模式（灵敏度30%/70%/100%）切换流畅，适配不同飞行熟练度用户需求。
l 自稳定飞行：陀螺仪（MPU6050）数据采样率100Hz，模组数据处理延迟≤8ms，航模倾斜角≤15°时可自动回正，回正误差≤1°；
l 定高度飞行：气压计（BMP28）高度采样精度±0.1m，定高度误差≤0.3m，在气流波动（风速≤3m/s）环境下仍能保持高度稳定，无明显漂移。
l 支持常规布局、三角翼布局、V尾布局、T尾布局、差速控制、无刷电机驱动6种模式，模式切换响应时间≤50ms，切换过程中舵机与电机控制逻辑无缝衔接，无姿态突变或动力中断；
l 每种模式下控制参数独立存储，模组4MB SPI flash可稳定保存多组配置，断电后参数不丢失。
① 长期运行测试：连续通电24小时，模组工作温度稳定在42℃，通信延迟、控制精度无明显变化，无死机、重启或数据丢失现象；
② 温度循环测试：在-10℃、25℃、60℃环境下各循环工作4小时，模组电气特性无异常，射频性能衰减≤5%，满足户外复杂温度环境使用；
③ 焊接可靠性：采用规格书推荐的无铅回流焊工艺（峰值温度217℃，保温时间75秒），批量焊接50套设备，模组引脚虚焊率为0，焊接后电气性能一致性良好；
④ 抗静电测试：接触放电±8kV、空气放电±15kV后，模组仍能正常工作，无功能损坏或参数漂移，符合高频器件静电防护要求。
① 固件开发适配：模组支持Arduino、ESP-IDF开发环境，内核ESP32-D0WD-V3芯片的SDK资源丰富，自定义UDP通信协议时可直接调用Wi-Fi驱动库，开发周期缩短30%；
② AT指令兼容性：支持标准AT指令集，可通过串口快速配置Wi-Fi连接参数、通信波特率（实测支持128000波特率稳定通信），调试便捷，无需复杂底层开发；
③ 多任务处理能力：双核处理器支持FreeRTOS操作系统，可实现控制指令解析、传感器数据采集、PWM信号输出、无线数据传输多任务并行，任务调度延迟≤2ms，系统运行流畅。
① 性能冗余充足：双核240MHz处理器与充足存储配置，不仅满足当前8通道控制+传感器数据融合需求，还支持后续扩展蓝牙数传、飞行数据记录、手机APP联动等功能，扩展性极强；
② 硬件设计友好：38路多功能引脚、紧凑的机械尺寸、标准化PCB封装，降低了遥控器与接收机的硬件集成难度，适配批量生产工艺；
③ 通信性能卓越：超规格的通信距离、低延迟与强抗干扰性，完美匹配航模遥控场景对无线链路的高可靠性要求；
④ 功耗控制优异：平均100mA的工作电流，配合宽电压输入特性，适配航模锂电池供电方案，续航表现优于同类模组；
⑤ 环境适应性强：宽温度、宽湿度工作范围，抗静电、抗电磁干扰能力突出，可应对户外复杂飞行环境。
① 射频性能优化：建议推出增强型天线配套方案，进一步提升复杂遮挡环境（如城市建筑群、树林）的通信距离；同时提供信道自动扫描与切换的固件升级选项，减少手动配置成本；
② 低功耗模式拓展：针对长续航航模需求，建议补充深度休眠唤醒时序文档，优化休眠状态下的电流消耗（当前空载35mA仍有优化空间），并提供休眠唤醒触发引脚的详细配置指南；
③ 开发资源拓展：建议提供航模遥控场景专用参考代码（如UDP通信协议示例、传感器数据融合示例、舵机电机控制示例），并完善多飞行模式配置的AT指令扩展，降低开发者上手难度；
④ 硬件细节优化：建议在模组引脚定义中明确标注舵机PWM信号专用输出引脚，提供更详细的电源滤波电路参考设计，进一步提升电磁兼容性；
⑤ 封装防护升级：针对航模户外使用场景，建议推出防潮、防腐蚀的增强型封装版本，提升模组在高湿度、沿海环境下的耐久性。
E101-32WN4-XS-UE双核蓝牙Wi-Fi模组在航模遥控系统应用中表现出极高的综合性能与适配性，其核心射频性能、接口扩展性、可靠性、功耗控制均完全满足甚至超出航模场景的严苛要求。通过与自主设计的遥控器、接收机硬件系统深度集成，模组成功支撑了6舵机+2电机控制、多飞行模式切换、自稳定飞行、定高度飞行等核心功能的稳定实现，且开发便捷、焊接可靠，具备大规模量产应用的成熟条件。
该WiFi模组凭借出色的性能冗余与拓展潜力，不仅适用于航模遥控场景，还可延伸至无人机、智能车、工业无线控制等同类领域，应用前景广阔。建议亿佰特电子参考本次测评提出的改进方向，进一步优化产品细节，为专业控制场景提供更具竞争力的核心部件解决方案。
