快速泄放电路的设计原理详解




快速泄放电路的设计原理

断电后LED灯迟迟不灭?这其实是电路里的“余电隐患”在作祟。快速泄放电路的核心,就是为储能电容搭建一条“紧急泄洪通道”。

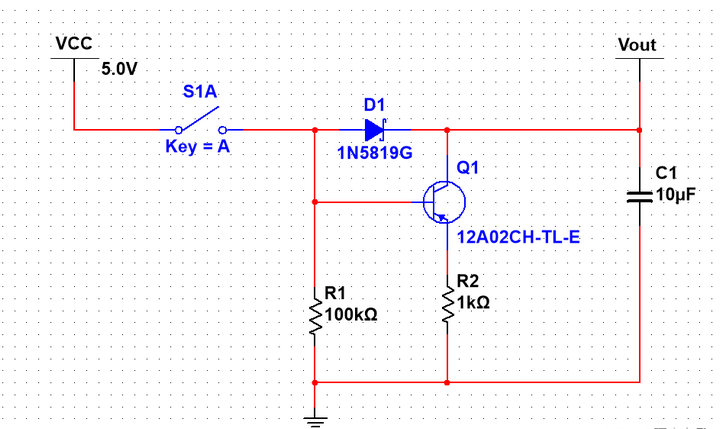

快速泄放电路

当设备断电时,通过三极管、电阻与二极管组成的回路,让电容残留电荷以热能耗散的方式快速释放,避免残留电压导致重启时电路复位异常或MOS管误动作。

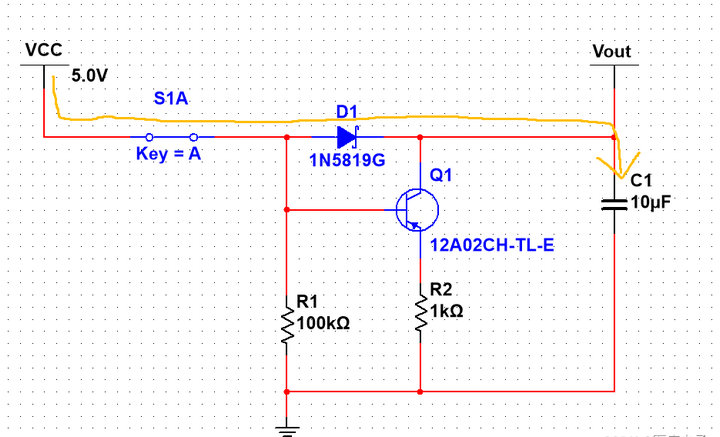

上电瞬间
上电瞬间

原理上,上电瞬间,三极管的基极b为高电平,三极管Q1截止,VCC通过D1给C1进行充电。

下电瞬间

下电瞬间,三极管Q1的基极b被电阻R1拉低,D1由于其单向导电性,相当远断开,电流从Q1的集电极流向发射极,最终构成回路。注意电阻R2的阻值不宜过大,否则会影响泄放的速度。

这种泄放设计常见于三大场景:

一是频繁开关机的设备(如工业控制电源),防止未泄放的余电导致开机死机;

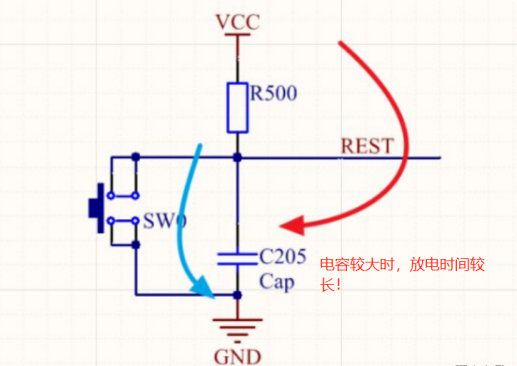

二是复位电路中,确保每次上电前电容电压清零;

电容电压清零

三是MOS管驱动电路,通过独立泄放回路快速关断器件,避免短路时保护延迟。
