无线通信技术的双向通信距离计算原理及场景优化解析

无线通信技术的双向通信距离是衡量其性能的核心指标,通信距离受发射功率接收灵敏度传输介质损耗、频率、天线增益环境因素共同影响。本文以LoRa蓝牙WiFiZigBee等主流技术为例,系统解析其通信原理、性能参数、距离计算公式及场景优化方案。

一、通信原理与双向通信机制

1. LoRa技术:低功耗广域覆盖的典范

LoRa(Long Range)基于线性调频扩频(CSS)技术,通过调整信号频率随时间变化的斜率实现长距离传输。其双向通信依赖星型网络架构,终端设备与网关通过上下行信道完成数据交互。

发射功率:典型值20mW(13dBm),最大支持500mW(27dBm)。

接收灵敏度:可达-148dBm,支持微弱信号解析。

工作频段433MHz(中国)、868MHz(欧洲)、915MHz(北美),低频段穿透力强,高频段干扰少。

2. 蓝牙技术:短距离高频交互的代表

蓝牙采用跳频扩频(FHSS)技术,在2.4GHz ISM频段通过79个1MHz信道快速切换避免干扰。其双向通信依赖主从设备配对机制,主设备(如手机)发起连接,从设备(如耳机)响应。

发射功率:覆盖-20dBm(0.01mW)至+20dBm(100mW),默认Class 2(2.5mW)覆盖10米。

接收灵敏度:蓝牙LE 125K PHY达-103dBm,支持低功耗长距离模式(Coded PHY)。

3. WiFi技术:高速局域网的基石

WiFi基于正交频分复用(OFDM)技术,通过2.4GHz/5GHz频段传输数据。其双向通信依赖CSMA/CA协议,设备通过竞争信道完成数据交换。

发射功率:典型值100mW(20dBm),最大支持1W(30dBm)。

接收灵敏度802.11ac达-72dBm,支持多输入多输出(MIMO)技术提升覆盖。

4. ZigBee技术:低功耗物联网的纽带

ZigBee采用直接序列扩频(DSSS)技术,在2.4GHz频段通过16个2MHz信道传输数据。其双向通信依赖网状网络架构,设备通过多跳中继扩展覆盖范围。

发射功率:典型值1mW(0dBm),最大支持100mW(20dBm)。

接收灵敏度:达-102dBm,支持低功耗休眠模式。

二、通信距离参数详解

1. 核心参数

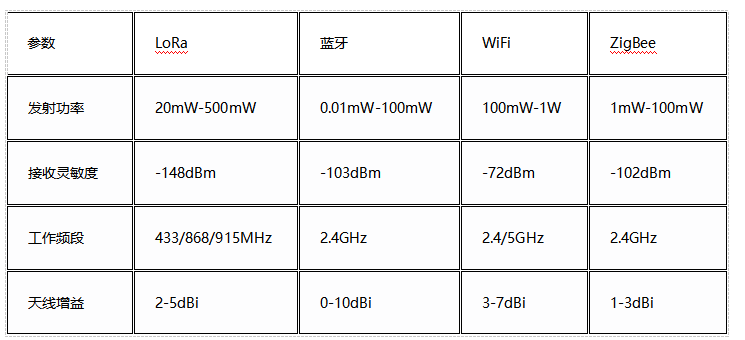

LoRa-蓝牙-WiFi技术核心参数

2. 理论通信距离

LoRa:空旷环境15-20公里,城市环境2-5公里。

蓝牙Class 2设备10米,Class 1设备100米(需定向天线)。

WiFi2.4GHz频段100-300米,5GHz频段50-100米。

ZigBee:单跳100-300米,网状网络扩展至1公里以上。

三、通信距离计算公式

1. 自由空间路径损耗模型

通信距离计算公式

f:频率(MHz)

d:距离(km)

应用场景:空旷环境理论距离计算。

2. LoRa传输距离公式

LoRa传输距离公式

Pt:发射功率(dBm)

Gt:发射天线增益(dBi)

Pr:接收灵敏度(dBm)

Gr:接收天线增益(dBi)

M:系统余量(通常10-20dB)。

3. 蓝牙/WiFi距离估算

蓝牙+WiFi距离计算公式

需结合实际环境损耗(如建筑物穿透损耗20-40dB)。

四、场景影响通信距离的因素及解决办法

1. 环境因素

障碍物:混凝土墙导致信号衰减15-30dB,金属物体反射干扰。
解决方案:调整天线位置,使用定向天线聚焦信号。

天气:雨雪导致2.4GHz频段衰减0.5-2dB/km。
解决方案:增加发射功率或降低数据速率。

2. 干扰因素

同频干扰WiFi 2.4GHz频段与微波炉、蓝牙设备冲突。
解决方案:切换至5GHz频段或使用信道优化算法。

多径效应:信号反射导致时延扩展。
解决方案:采用正交频分复用(OFDM)或分集接收技术。

3. 设备因素

天线设计:全向天线覆盖广但增益低,定向天线聚焦强但方向受限。
解决方案:根据场景选择天线类型,如室外基站用定向天线,室内用全向天线。

功率限制:蓝牙Class 2设备受法规限制无法突破10米。

解决方案:升级至Class 1设备或使用中继器扩展覆盖。

五、技术对比与选型建议

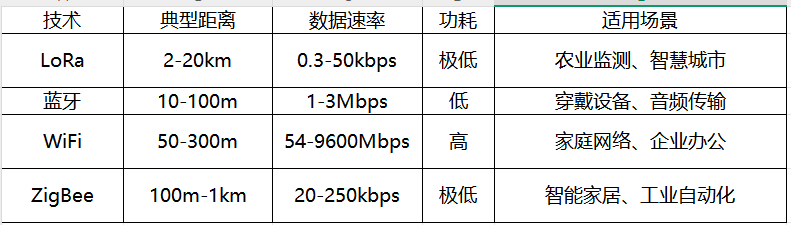

技术对比与选型建议

选型原则:

长距离低功耗:优先选择LoRa或ZigBee。

高速率短距离:优先选择WiFi或蓝牙5.0+。

抗干扰需求:优先选择跳频技术(蓝牙)或扩频技术(LoRa)。

六、未来趋势

LoRa 2.0:通过AI优化信道选择,提升城市环境传输距离至10公里。

蓝牙6.0:引入相位阵列天线,实现300米定向传输。

WiFi 7:支持6GHz频段与多链路操作(MLO),空旷环境距离突破500米。

无线技术的双向通信距离是发射功率、接收灵敏度与环境因素的动态平衡结果。通过理解其原理与参数,结合场景优化方案,可实现从米级到公里级的灵活覆盖,为物联网、智慧城市等领域提供可靠通信保障。
