全球首发433/470M频段SX1268芯片的SPI射频LORA模块

产品动态_E22-400M30S_CN

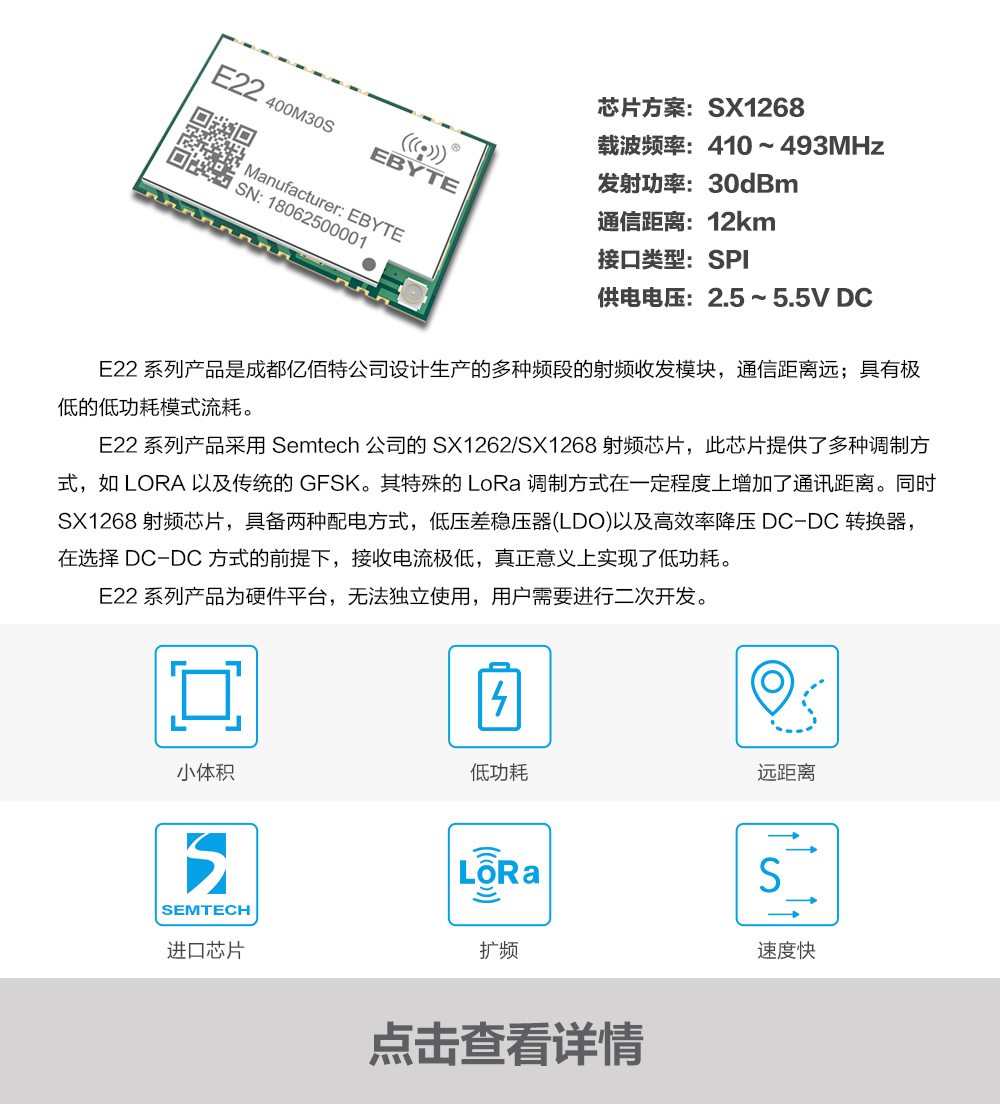

SX1268方案LoRa模块E22-400M30S产品简介

E22-400M30S是基于美国 Semtech 生产的全新一代 LoRaTM射频芯片SX1268方案为核心自主研发的最大功率为 1W 并适用于 433/470MHz 贴片 LoRa无线模块, 使用工业级高精度 32MHz 晶振。

由于采用原装进口的 SX1268 为模块核心,在原有基础上内置了功率放大器(PA)与低噪声放大器(LNA),使得最大发射功率达到 1W 的同时接收灵敏度也获得进一步的提升,在整体的通信稳定性上较没有功率放大器与低噪声放大器的产品大幅度提升。与上一代 LoRaTM收发器相比,抗干扰性能与通信距离得到了提升,进一步拉开了与 FSK、GFSK 调制方式的产品的差距。该产品可覆盖 410~493MHz 超宽适用频率范围并向下兼容 SX1278、SX1276。

由于该LoRa模块是纯射频收发模块,需要使用 MCU 驱动或使用专用的 SPI 调试工具。


SX1268方案LoRa模块特点功能

⚫ 与 SX1278 模块相比,SX1268 模块具有功耗更低、速度更快、距离更远的显著优势;

⚫ 理想条件下,通信距离可达 12km;

⚫ 内置 PA+LNA,大幅度提升通信距离和通信稳定性;

⚫ 最大发射功率 1W,软件多级可调;

⚫ 支持全球免许可 ISM 433/470MHz 频段;

⚫ LoRaTM模式下支持 0.018k~62.5kbps 的数据传输速率;

⚫ FSK 模式下支持最高 300kpbs 的数据传输速率;

⚫ 向下兼容 SX1278/SX1276 系列射频收发器;

⚫ FIFO 容量大,支持 256Byte 数据缓存;

⚫ 为支持密集网络推出的全新 SF5 扩频因子;

⚫ 支持 2.5~5.5V 供电,大于 5V 供电均可保证最佳性能;

⚫ 工业级标准设计,支持-40~+85℃下长时间使用;

⚫ 双天线可选(IPEX/邮票孔),便于用户二次开发,利于集成;


SX1268方案LoRa模块物联网应用场景

⚫ 家庭安防报警及远程无钥匙进入;

⚫ 智能家居以及工业传感器等;

⚫ 无线报警安全系统;

⚫ 楼宇自动化解决方案;

⚫ 无线工业级遥控器;

⚫ 高级抄表架构(AMI);

⚫ 汽车行业应用。


今天的分享就到这里啦,EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展,提升资源利用率,更多LoRa模组产品和LoRa技术资料,感兴趣的小伙伴可以登录我们的亿佰特官网和企业公众号(微信号:cdebyte进行了解,也可以直接拨打400电话咨询技术专员!
