RS485转RS232接口转换器E810-Z01通信测试和485布线要点

亿佰特E810-Z01与E810-Z01M系列工业总线转换设备是支持三线制RS232接口与两线制RS485接口数据互转、采用光电隔离技术和工业EMC三级防护等级的RS232接口转RS485接口有源隔离转换器产品。前文介绍了该RS232接口转RS485接口转换器产品简介,本文主要介绍RS232接口转RS485接口转换器产品的快速入门通信测试教程和RS485总线布线注意事项。

RS232接口转RS485接口转换器产品资料链接:

E810-Z01:https://www.ebyte.com/product/2418.html

E810-Z01M:https://www.ebyte.com/product/2419.html


一、RS232转RS485接口转换器通信测试教程

1、E810-Z01工业总线转换设备通信案例硬件准备

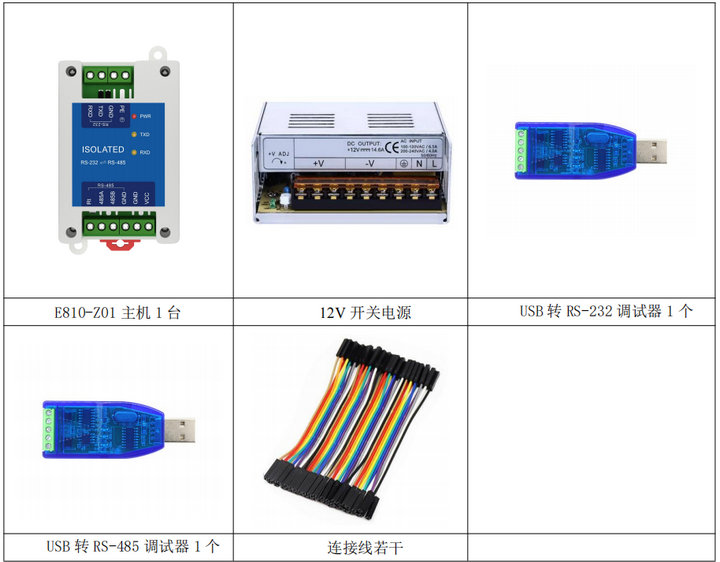

注:E810-Z01与E810-Z01M使用方式完全一致,此处以E810-Z01型号RS232转RS485接口转换器为例。本次测试需要用到的硬件如下:

1  RS232转RS485接口转换器通信测试

1.1将设备主机与12V 开关电源连接,设备 VCC 与开关电源正极(V+)连接,设备 GND 与开关电源负极(V-)连接;

1.2使用USB 转 RS-485 与设备 485 端连接,设备 485A 与 USB 转 RS-485 A 端连接,设备 485B 与 USB转 RS-485 B 端连接;

1.3使用USB转RS-232串口转换器分别与设备RS232端连接,设备TXD与USB转RS-232 转换器设备RXD端连接设备RXD端口USB转RS-232 TXD 端连接,设备GND与USB转RS-232串口转换设备GND端连接;

1.4USB 接入电脑(需要安装对应 USB 转串口驱动);

1.5接通电源;

1.6分别打开USB转RS485调试器和USB转RS232串口。

2、E810-Z01工业总线转换设备通信案例软件准备

本处只展示双向通信,以串口工具为例。

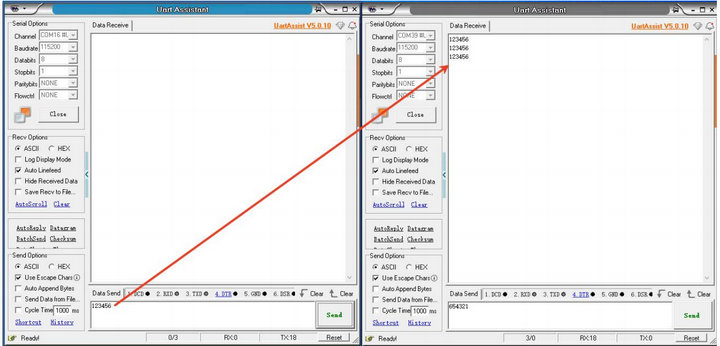

2.1、RS232发送数据,RS485接收数据。

2  RS232转RS485接口转换器通信测试

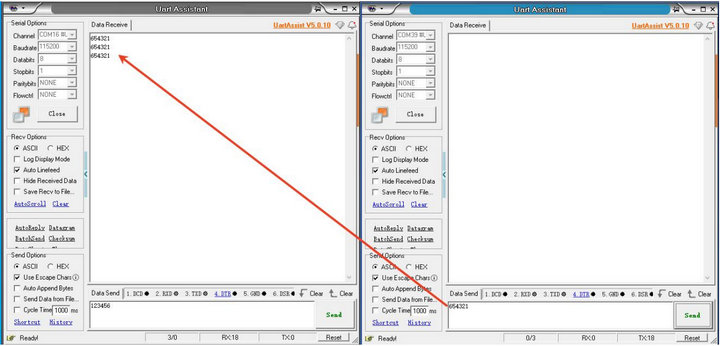

2.2、RS485发送数据,RS232接收数据。

3  RS232转RS485接口转换器通信测试

注:通信双方波特率必须一致。

二、RS485布线注意事项

1、RS485 总线布线规范

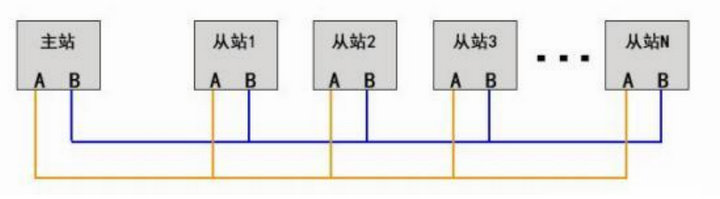

1.1 、釆用标准RS485总线布线方式俗称手拉手的连接方式,应尽量避免星型连接方式。

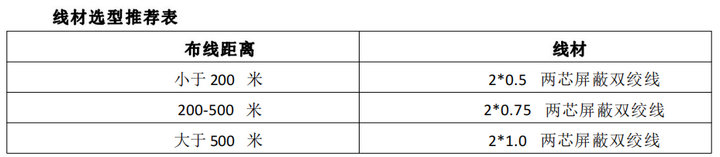

1.2 、使用2芯屏蔽双绞线,总线长度不大于1200米, 总线挂接设备不超32台,分支线长度不大于10米。

1.3、通信线应尽量远离干扰源,通信线应走弱电井,不能与强电或射频信号线并行走线,若必须并行走线,距离不应大于0.5米。

2、RS485布线注意事项

2.1 、RS485通信标准最大通信距离1200米,但实际应用中到不到这个距离,且波特率越高通信距离越短,一般通信距离超过500米需要增加RS485信号中继器。

2.2 、总线上挂接的设备较多时为避免信号反射,应在距离最远的一台设备通信口AB间并接一个120欧姆匹配电阻。

4  RS485 总线布线

2.3 、通信线的屏蔽线应与地线连接,这个地线是大地并非电源负极。

5  RS485 总线布线

今天的分享就到这里啦,EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展,提升资源利用率,更多工业通信转换设备产品和工业总线技术资料信息,感兴趣的小伙伴可以登录我们的亿佰特官网进行了解,也可以直接拨打400电话咨询技术专员!
