8路模拟量无线数传电台输入采集模块E830-DIO

E830-DIO模拟量采集数传电台模块简介

E830-DIO(DO-485-8A)是-款数字量采集模块,8路数字量隔离输入,8路数字量隔离输出( NPN晶体管集电极开路输出),采用RS485电平通信。模块具备轻触按键,长按5s轻松恢复出厂配置参数;软件具有看i J狗安全设计,1s复位,不易死机。模块采用标准的ModBus RTU通讯可直接适配各种.上位机组态软件、PLC、DCS等。E830-DIO(DO-485-8A)内部使用光耦等器件将通信与其他电路实现全隔离,具有3000V DC防护能力。


E830-DIO模拟量采集数传电台模块功能特点

【工作温度范围广】:本产品能工作于-40℃~+65℃,适应各种严酷的工作环境,真正的工业级产品。

【电源设计】:电源极性保护、过接保护,增加了可靠性(8-28V DC)

【采用 ModBus 协议】:采用 ModBus 协议,问答式的通信方式,具有简单、硬件便宜、通用性强、使用方便

【通信设计】:采用 RS485 电平通信,且将通信与其他电路完全隔离,增加了通信的可靠性

【全铝合金外壳】:全铝合金外壳, EMC 性能好,体积紧凑,安装方便,散热性好

【看门狗】:内置看门狗,并进行精确时间布局,一旦发生异常,模块将 1S 自动重启,且能继续按照先前的参数设置继续工作。



E830-DIO模拟量采集数传电台模块配套软件使用说明

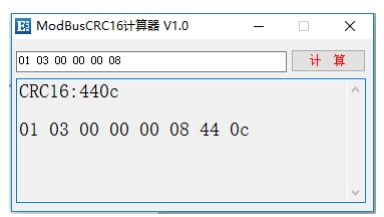

1、MoBusCRC16 计算器

MoBusCRC16 计算器

为方便使用串口工具在上位机调试 E830-DIO,我司提供 CRC16 计算器,将自动在在输入的数据后加上 CRC16 校验码。


2、测试上位机

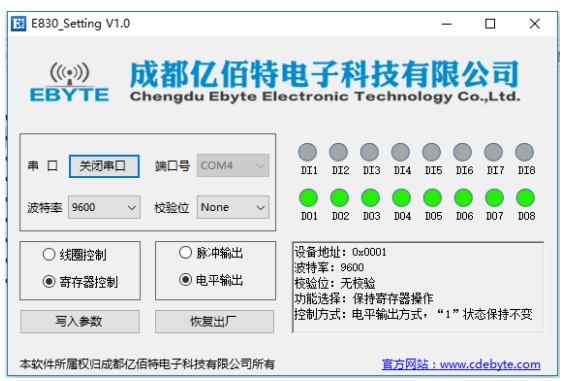

E830-DIO Modbus 开关量采集IO控制器上位机配置

测试上位机是为了方便客户测试,提供修改参数,实时捕获输入端,控制输出端等功能,以及恢复出厂设置。软件为做设备地址更改,使用测试软件必须保证设备地址是 0x01,不记得设备参数的情况下可以长安设备复位按键 5s,复位默认参数。


今天的分享就到这里啦,EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展,提升资源利用率,更多无线数传电台产品的更多资料,感兴趣的小伙伴可以登录我们的亿佰特官网进行了解,也可以直接拨打400电话咨询技术专员!
