E850-DTU网络IO控制器TCP与RTU自适应协议教程

  一 简介

  E850-DTU是亿佰特公司推出的具有12路工业级网络IO控制器,具有模拟量,开关量,数字量输入输出模块。可以将相应的数据通过4G或者GPRS网络上传至指定的服务器,该操作只需通过上位机软件配置相应的参数就行,稍后会做相应的介绍。

  二 网络IO控制器入网操作

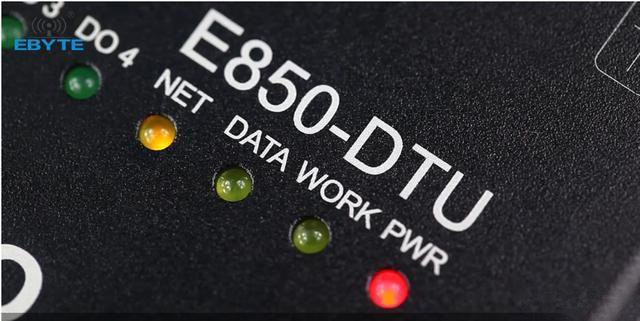

  1 .要想使用E850的数据接入功能必须在断电的状态下插入4g卡或者其他物联网卡,然后安装对应的天线,最后再开机。当如下图所示的黄色NET灯亮起后表示接入了相应的服务器。

78244f5002e649588e4e49702bf7eb6f

  2 .将E850的模拟量采集口接入相应的信号源就可以验证该DTU的TCP/RTU自适应协议。

bba38c082c084dcca30a65cdaf79308a

  三 自适应协议展示

  E850采用标准的ModbusRTU和MoudbusTCP协议对数据进行采集和对设备进行控制。本文以数据采集为例来展示其对两种协议的自适应功能。

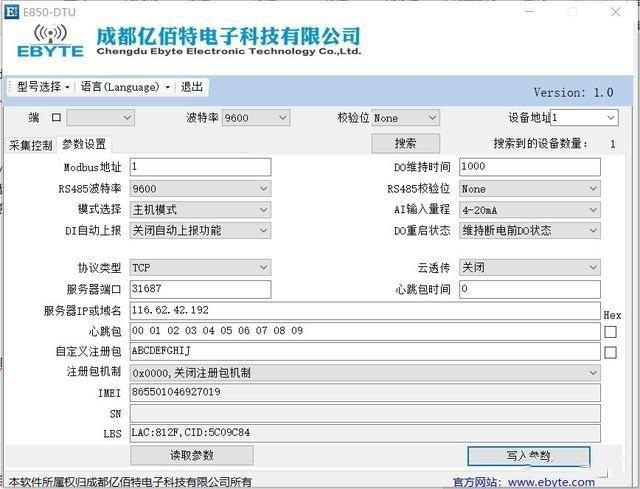

  1 .将E850的网络服务器地址和端口配置好后,点击写入参数,稍等几秒DTU将连接到指定的服务器,本文以Ebyte提供的公网服务器为例进行说明。

828cb78a2f4840c5b4421b33757c85a3

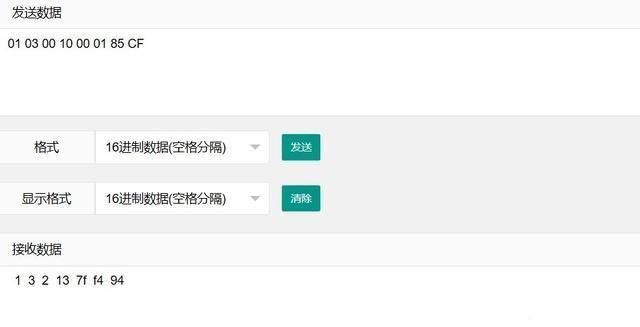

  2 . 输入http://yun.cdebyte.com/www/data_direct网址,可通过命令来控制采集,命令采用Modbus TCP/RTU协议。 这里我们先以RTU协议来读取DTU采集到的模拟量。将DTU模拟量输入通道1接入4mA信号源,然后发送ModbusRTU指令 01 03 00 10 00 01 85 CF读取模拟量输入值。数据返回为 01 03 02 13 7f f4 94,读取成功。如下图

d151079dc7ad42e985b852850ca2a815

  接着清空指令发送区,发送ModbusTCP指令00 01 00 00 00 06 01 03 00 10 00 01数据返回为00 01 00 00 00 05 01 03 02 13 81

  读取成功。如下图

afbcd2a0c8e74184a7fbd38bcfa506ab

  可见,E850-DTU能够再ModbusRTU和ModbusTCP协议之间自动切换,不需要人工干预,至此,本文的协议自适应功能介绍完毕。
