如何从众多的无线模块产品中选型

随着计算机、通信、自动控制、微电子等科学技术的发展,无线模块的物联网应用越来越广泛,越来越多的无线网络、无线通讯、无线控制等领域中应用了无线模块。亿佰特是一家专注于无线数据通信物联网应用公司,在无线数传领域有着丰富的经验,也研发出了很多经典的产品,亿佰特的产品广泛的应用于车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、无线标签、身份识别、非接触RF智能卡等领域中。比如典型的E07、E10和E01系列。接下来,从频段、功耗、速率、距离、天线选择及成本等因素来对比这3款无线模块,介绍一下如何从众多的无线模块产品中选型

logo

1、无线数传模块对比

首先从工作频率上分,市场上常见的有433M、868M、915M和2.4G等。433MHz的代表型号是E07系列和E10系列;868MHz和915MHz是E07系列和E10系列;2.4GHz的代表型号是E01系列产品。

从功耗上分,常见的功耗等级有0dBm、13dBm、20dBm、27dBm和30dBm。功率大的功耗正常情况下都是比功率小的功耗高,比如30dBm的模块肯定比20dBm的模块功耗低。当然,正常情况下功耗的大小不仅仅是取决于功率的大小与发射电流,与接收电流、休眠电流还有供电方式都有一定的关系。这3个系列的模块都为SPI硬件模块,具体的功耗大小需要由程序来控制模块如何进行工作。

无线模块

从速率上来讲,数据传输速率会受限制于的射频芯片的载波频率,载波频率高,在空间中传播携带的信息量就大,所以数据传输率也会越高。所以正常情况下,2.4G的传输速率肯定是比433M的要高。E01系列的最大传输速率2Mbps,而E10系列最大传输速率1Mbps,E07系列最大传输速率只有500Kbps。

无线模块-e01

从距离上来讲,无线模块主要受功率、接收灵敏度、天线等因素的影响。发射功率就是无线模块所发射出来的射频信号强度。从理论上讲,射频信号强度越大传输距离越远,即大功率的无线模块比小功率的无线模块传输距离更远。接收机灵敏度是指给定接收机解调器前要求信噪比的条件下,接收机所能检测的最小信号电平,即接收灵敏度越低,无线模块传输距离越远。接收灵敏度这个与所用射频芯片本身以及电路板有关系。

无线模块2

从天线的理论参数来讲,天线的输入阻抗、天线的增益这两个方面的因素可以决定天线的性能。从天线的输入阻抗来讲,一般天线做成标准的50欧姆,成都亿佰特的无线模块的阻抗一般也是做成的标准的50欧姆,这样天线和无线模块完全匹配,保证没有传输信号的流失,进而保证无线模块的距离。从天线的增益来讲,发射总能量等于发射功率与天线增益之和,天线增益越大,发射总能量越大,无线模块的传输距离越远。

2、无线数传模块系列产品

无线模块参数介绍

E07系列芯片方案采用TI公司的CC1101射频芯片,有433/868/915MHz的射频模块。频段范围2.4G~2.525GHz,有10dBm和20dBm功率大小不等的模块,都为SPI接口。有小体积贴片型和直插型,采用工业级的高精度26M晶振。传输速率支持0.6k~500k。

无线模块参数介绍e-10

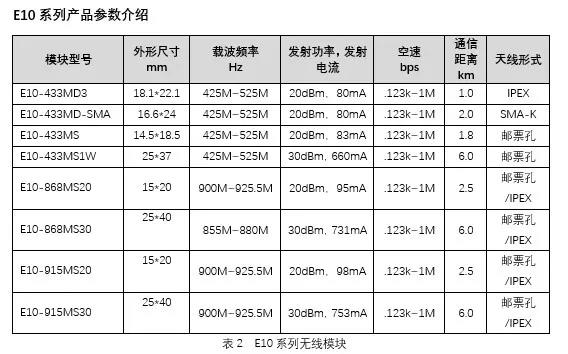

E10系列采用Silicon Lab公司的SI4463/SI4438射频芯片,有433/868/915MHz的射频模块。频段范围2.4G~2.525GHz,有20dBm和30dBm功率大小不等的无线通信模块,都为SPI接口。有小体积贴片型和直插型,采用工业级的高精度26M晶振。传输速率支持0.123k~1M。

无线模块参数介绍e-01

E01系列采用Nordic公司的nRF24L01P射频芯片,都是2.4G的射频模块。频段范围2.4G~2.525GHz,有0dBm、13dBm、20dBm和27dBm功率大小不等的模块,都为SPI接口。有小体积贴片型和直插型,采用工业级的高精度16M晶振。传输速率支持250k~2M。

3、无线射频模块参数对比

以E07-433M20S、E10-433MS和E01-ML01DP5为例进行对比,主要从电气参数上面来了解此这三个系列产品的3款产品的不同,从而了解这三个系列的差异。

无线模块参数对比图

由上图可以很清晰的看出E07、E10-433MS和E01之间的区别,首先三个型号采用不同的芯片方案,尺寸和接口也有差异,功率都是20dBm;E07和E10相对于E01具有更低的空中速率和接收灵敏度,具有抗干扰性强的特点。但在同等功率的条件下,但从传输距离来讲,E01-ML01DP5相对于E07-433M20S和E10-433MS传输距离稍微远一些。

4、无线数传模块的选择

但是决定一个无线模块不仅仅是距离这项参数,更多的是性能,以及在不同使用环境下的不同应用。所以不管是对于E07系列和E10系列,还是对于E01系列,都有其必要的使用环境,可根据项目的需求来选择不同系列的无线数传模块。如果在看完这篇文章,还是对这三款选型一头雾水的话,可以访问官方网站下载用户手册了解产品详情,也可拨打公司电话:4000-330-990 具体咨询型号问题。
