E95-DTU(400LN22-485)、E95-DTU(900LN22-485)系列LoRaWAN节点电台是亿佰特采用LoRaWAN技术设计的无线数传节点电台，支持CLASS–A、CLASS-C节点类型，支持ABP+OTAA两种入网方式，提供RS485接口，用户可通过AT指令或者上位机简单配置即可接入标准LoRaWAN网络中的LoRaWAN数传电台。本文主要介绍E95-DTU系列LoRaWAN节点电台的快速入门应用教程以及数据采集案例教程。

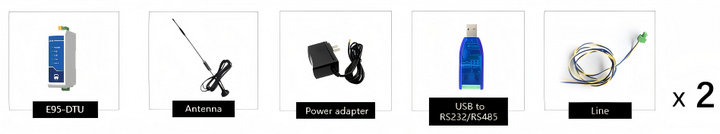

您需要准备E95-DTU(xxxLN22-485)、天线、DC 8V~28V的电源适配器、USB转RS485（或者其他方式）、连接线（含3PIN 3.81凤凰端子公头）各1件。
2、首先给数传电台安装好天线。并通过电源适配器将DTU通电及连好接线，A+连A,B-连B。
3、最后通过USB转RS485转换模块（或者其他转换方式）将电脑与数传节点电台相连；
4、启动串口调试助手，选择串口波特率为9600bps(默认)、8N1，再通过AT指令或者上位机配置（可在亿佰特官网下载产品手册及相关配置工具、上位机使用及介绍，请见文末相关阅读推荐文章：《E95-DTU无线数传LoRaWAN节点电台配置软件应用指南》）入网参数后，设备会自动发送入网请求，附近网关接受请求后即可实现设备入网。
① 本次演示套件以E95-DTU(400LN22-485)设备作为节点，亿佰特E870-L470LG12作为网关接入免费ChirpStack Application Server测试服务器做通信测试；
② 首先自行搭建好chirpstack服务器，接入网关然后配置服务器端节点参数chirpstack搭建LoRaWAN网络；

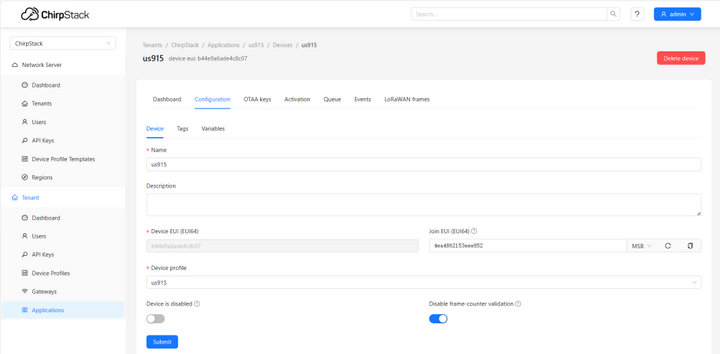

图3服务器接入界面
③ 节点端以US915频段OTAA接入方式对应设置如下所示:
Ø 首先选择对应串口打开，然后读取基本的参数。

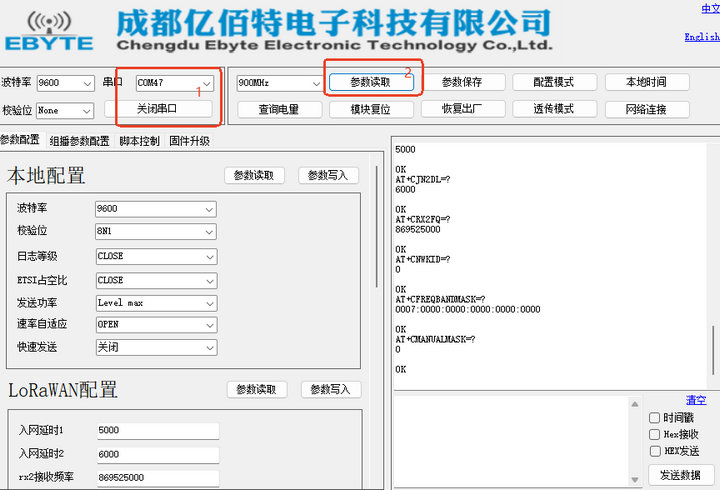

图4上位机参数读取界面
Ø 先设置工作频段然后再设置OTAA入网参数：APPEUI对应chirpstack上的join EUI,DEVEUI对应chirpstack上Device EUI,APPKEY对应chirpstack上OTAA keys-->Application key。

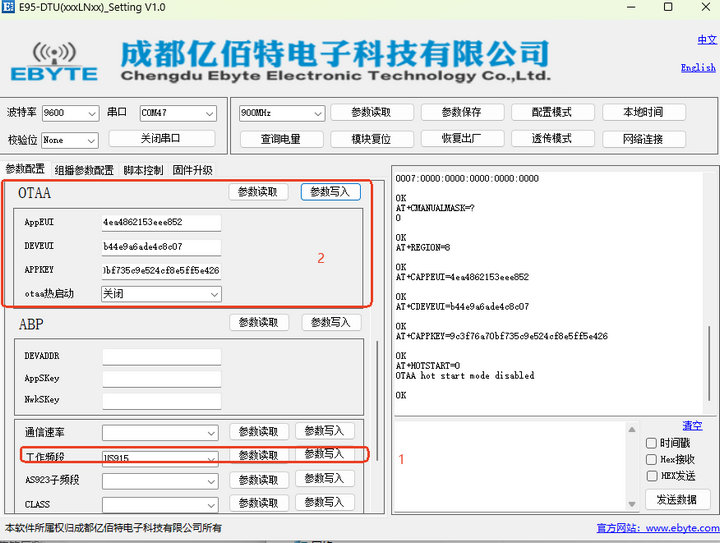

图5OTAA参数设置界面
Ø 配置完成后进行入网，如果入网失败打开日志查看发送频率是否正确，入网成功后link灯亮起。

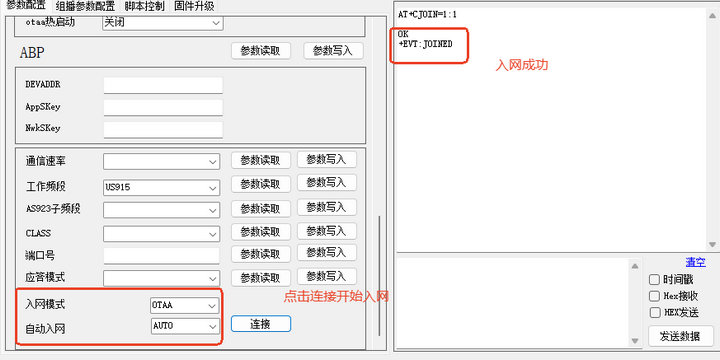

图6入网界面
Ø 切换到透传模式进行收发数据。

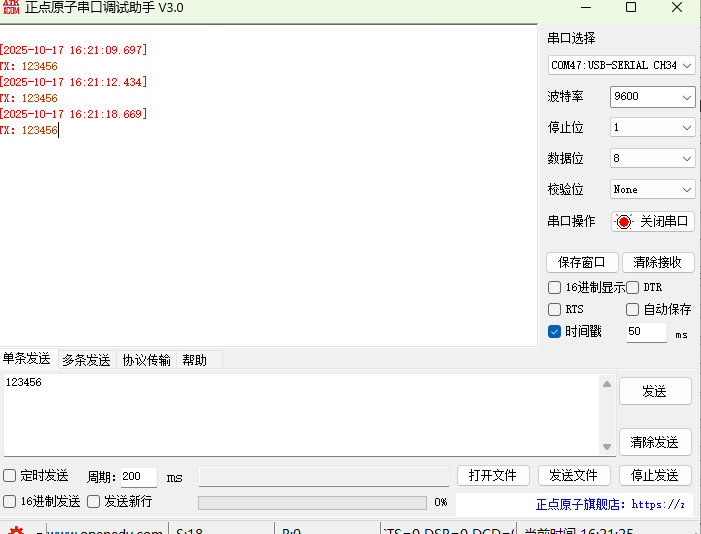

图7透传数据发送界面

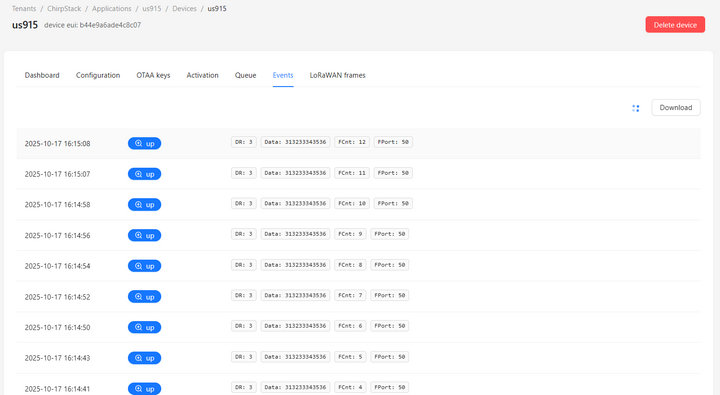

图8服务器数据接收界面
Ø 默认是工作在class A模式，只能在上传数据后的窗口才能下发，在device的Queue输入需要下发的数据，点击enqueue下发。

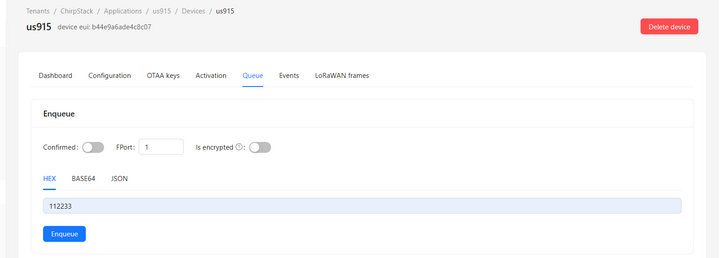

图9服务器下发数据界面

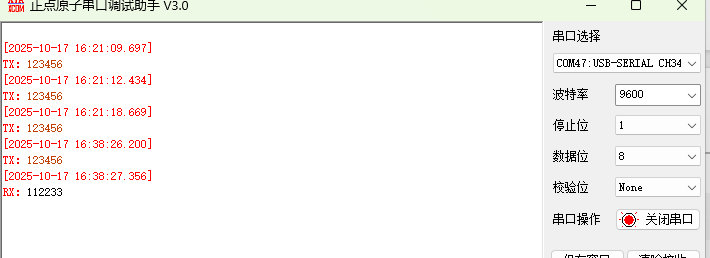

图10串口助手接收数据

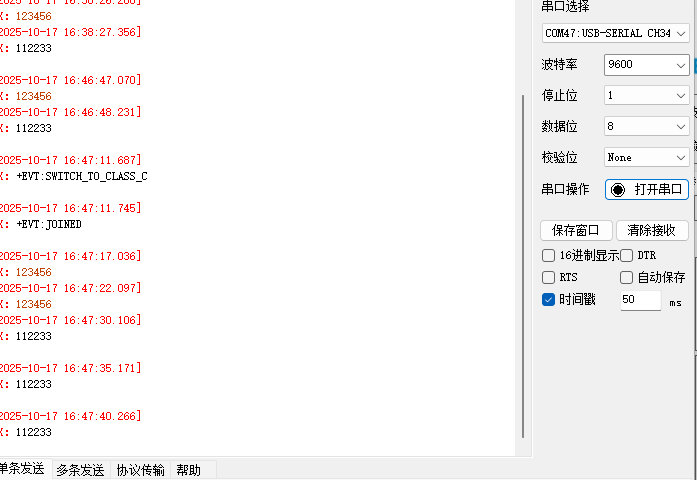

Ø 在chirpstack中使能class c，然后DTU进入配置模式使能class c，重新上电后需要先发送一包任意数据，然后服务器就能一致下发数据了。
图11class-c使能
注1：TTN创建设备和对应配置流程请参考《LORAWAN节点+网关TTN服务器配置教程》
注2：电台具有掉电保存模式功能（出厂默认设置为透传模式）。
1、打开上位机进入配置模式，点击查询脚本配置。默认没有设置，数据部分是空的。

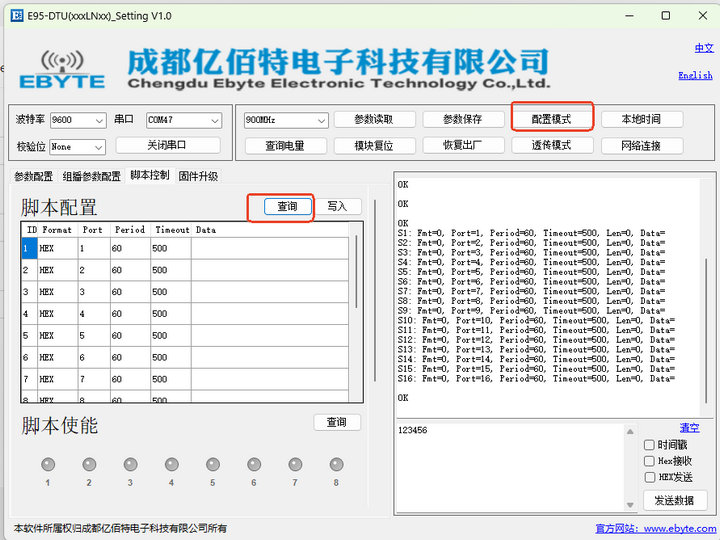

图12脚本配置界面

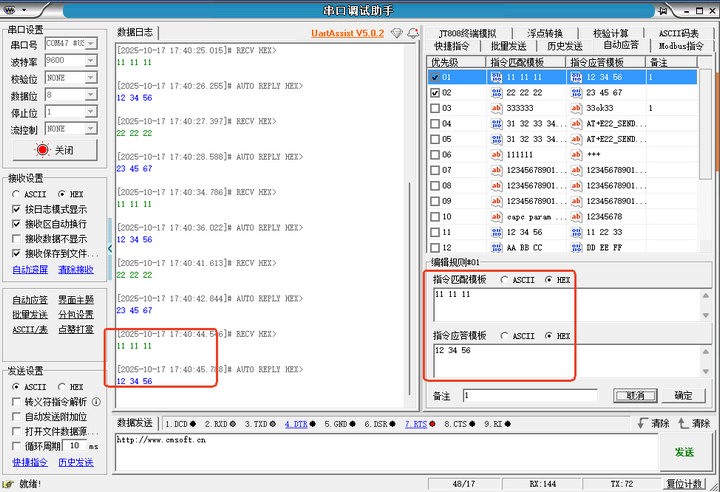

2、对ID1,ID2脚本填入数据，然后写入，写入后点击脚本1，脚本2的使能。配置完成后进入透传模式，设备开始按照周期输出，并将串口接到带应答的串口工具上模拟传感器应答，可以看到设备把应答的数据传到服务器。
图13数据周期性发送界面

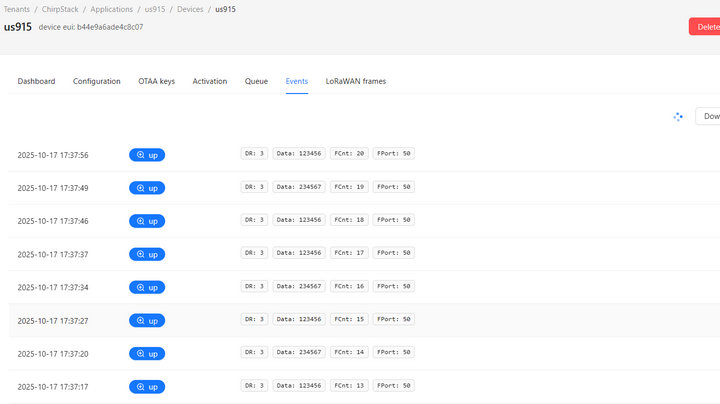

图14服务器数据接收界面
今天的分享就到这里啦，EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多LoRaWAN网关模组产品及LoRaWAN技术应用资料，感兴趣的小伙伴可以登录我们的亿佰特官网进行了解，也可以直接拨打400电话咨询技术专员！
