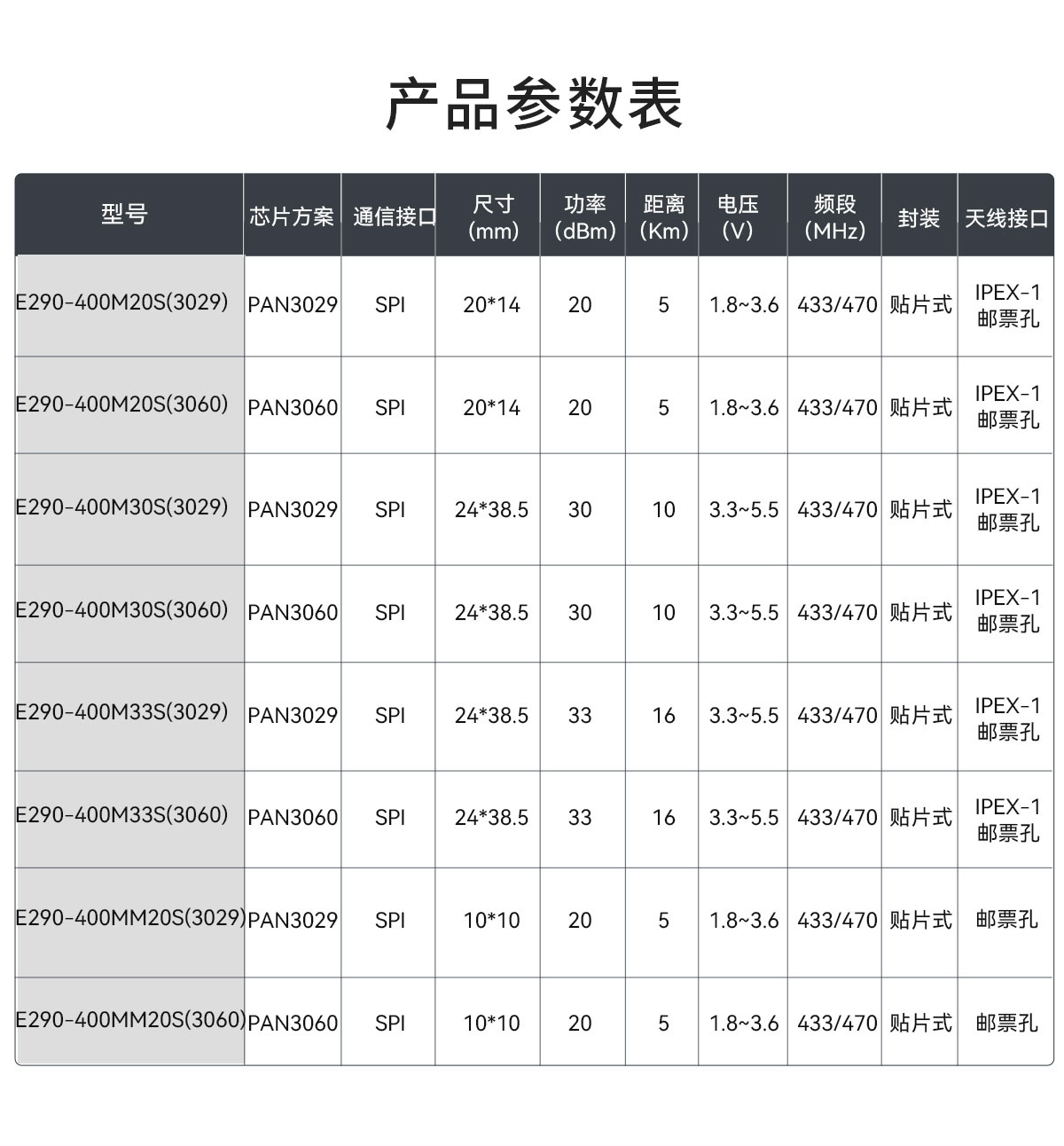

E290-M(3029)系列是基于磐启微新一代国产射频芯片PAN3029为核心自主研发的高性能并适用于433MHz、470MHz频段的贴片式ChirpIoTTM无线模块。 由于采用PAN3029为模块核心,抗干扰性能与通信距离得到了进一步提升。由于无线模块采用全新的ChirpIoTTM调制技术,在抗干扰性能、通信距离都远超现在的FSK、GFSK调制方式的产品。该国产LORA模块主要针对智能家庭、无线 抄表、科研和医疗以及中远距离无线通信设备,使用工业级高精度32MHz晶振。 下图四款模组封装及功率不同,且为纯射频收发模块,需要使用MCU驱动或使用专用的SPI调试工具。
在理想条件下实测通信距离最远可达 16km;
该系列模块最大发射功率可达+33dBm(2W),并且支持软件多级可调;
支持全球免许可 ISM 433/470MHz 频段,其工作频段范围:410~510Mhz;
ChirpIoTTM模式下支持 0.5~59.9Kbps 的数据传输速率;
FIFO 容量大,支持 256Byte 数据缓存;
支持 SF5~SF12;
支持带宽:62.5kHz、125kHz、250kHz、500kHz;
E290-400MM20S&E290-400M20S 支持 1.8V~3.6V 供电,≥3.3V 供电均可保证最佳性能;
E290-400M30S&E290-400M33S 支持 3.3V~5.5V 供电,≥5V 供电均可保证最佳性能;
工业级标准设计,支持-40~85℃长时间使用;
具备丰富的接口,支持 4 线 SPI/3 线 SPI/I2C 配置接口,支持 4 个 GPIO;
休眠电流最低可达 200nA;
接口为邮票孔,便于用户二次开发,利于集成。
家庭安防报警及远程无钥匙进入;
智能家居以及工业传感器等;
无线报警安全系统;
楼宇自动化解决方案;
无线工业级遥控器;
医疗保健产品;
高级抄表架构(AMI);
汽车行业应用。
排查步骤:
使用频谱分析仪检测频段干扰(推荐SDR工具)
检查天线驻波比(VSWR<2.0为佳)
验证发射功率设置(AT+POW=33)
典型解决方案:
确认时序匹配(模式0/3,时钟<10MHz)
检查CS信号毛刺(建议加10nF滤波)
更新至最新固件(解决V1.2版本CRC校验bug)
天的分享就到这里啦,EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展,提升资源利用率,更多LoRa模组产品和LoRa技术资料,感兴趣的小伙伴可以登录我们的亿佰特官网和企业公众号(微信号:cdebyte)进行了解,也可以直接拨打400电话咨询技术专员!
