稳压二极管在反向偏置时,当电压达到其额定击穿电压(齐纳电压)时,二极管会进入击穿区,并且在这个区域内,即使电流变化较大,电压也能保持相对稳定。这个特性使得稳压二极管能够在一定的电流范围内提供稳定的电压输出。

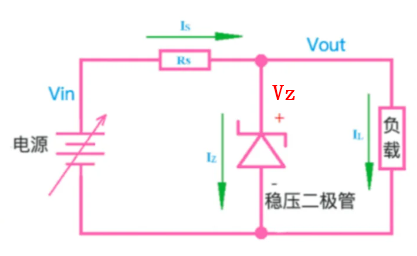

Rs为限流电阻
上图是一个简单的稳压二极管稳压电路,当输入电压Vin超过稳压二极管的齐纳电压Vz时,稳压二极管开始导通,并维持其两端的电压为Vz。限流电阻R限制通过稳压二极管的电流,防止过载。同时,它还决定了稳压电路的最大输出电流。输出电压Vout基本上等于稳压二极管的齐纳电压Vz,并且在一定范围内保持稳定。
根据所需的输出电压Vout选择合适的稳压二极管,其齐纳电压Vz应接近所需的输出电压。限流电阻R的值可以通过公式计算。
Vin——输入电压
Vz——稳压二极管的齐纳电压
Iz——稳压二极管的最小工作电流
Iload——负载电流
稳压二极管稳压电路是一种简单而有效的稳压方案,适用于小功率的应用场合,为运算放大器、比较器等提供稳定的参考电压。
