EMC认证过程中的整改方法汇总

一、何为EMC整改?

EMC整改就是指产品在功能调试或EMC测试过程中出现问题后所采取的弥补手段。

首先我们从EMC认证测试项目说起,EMC认证测试主要包含两大项:EMI(干扰)和EMS(产品抗干扰和敏感度)。

EMI主要测试项:RE(产品辐射,发射)、CE(产品传导干扰)、Harmonic(谐波)、Ficker(闪烁)。

EMS主要测试项:ESD(产品静电)、EFT(瞬态脉冲干扰)、DIP(电压跌落)、CS(传导抗干扰)、RS(辐射抗干扰)、EMS设计 Surge(雷击)PMS(磁场抗扰)。

通过这些测试项我们可以看出EMC测试主要围绕产品的电磁干扰和敏感度两部分,一旦产品不符合安全认证标准需要EMC整改时,我们就需要通过一些措施和方法来进行整改。

EMC整改方法

二、常见EMC整改方法

1.排除外界因素

1)将被测设备关电,确认背景噪声是否满足标准要求(标准要求电波暗室的背景噪声在限值线以下6dB);

EMC整改方法排除外界因素

2)确认测试布置是否满足标准要求。

2.宽带噪声抑制方法

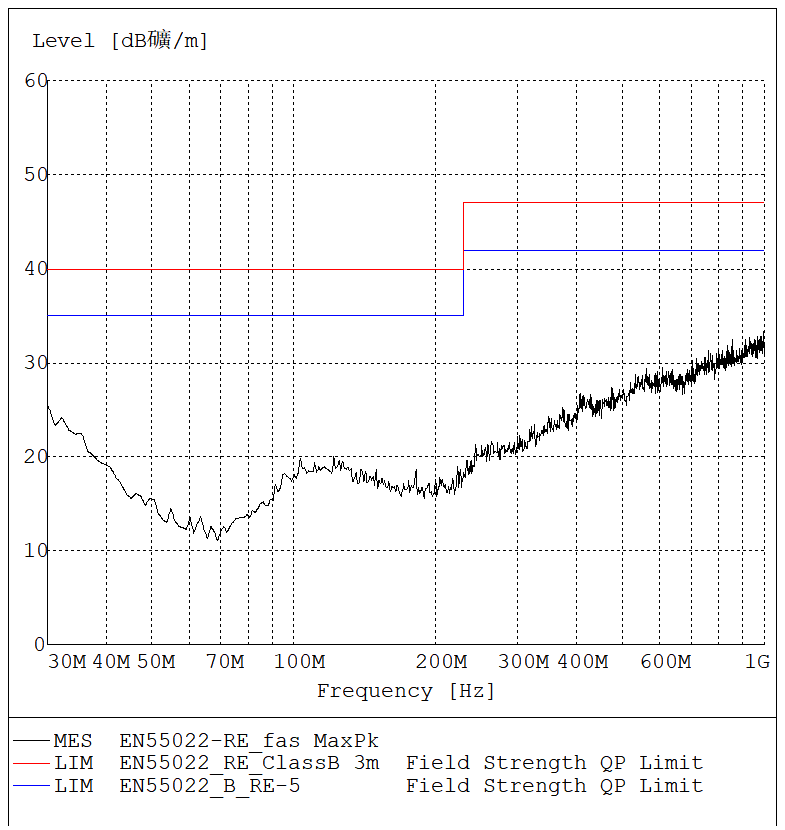

谱线问题描述:30300MHz频段内出现宽带噪声超标,如下图:

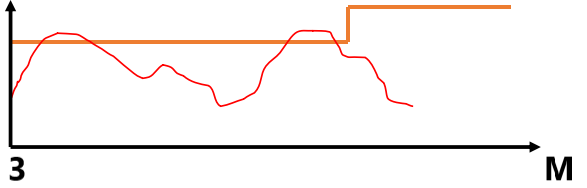

EMC宽带噪声抑制方法

问题定位:一般由电源或噪声辐射引起。

问题整改:通过在电源线上增加去耦磁环(可开合)进行验证,如果有改善则说明和电源线有关系。

3.滤波器是否良好接地

1)如果设备有一体化滤波器,检查滤波器的接地是否良好,接地线是否尽可能短;

2)建议:金属外壳的滤波器的接地最好直接通过其外壳和地之间的大面积搭接。

滤波器是否良好接地

4.单层板或双层板中电源走线的处理

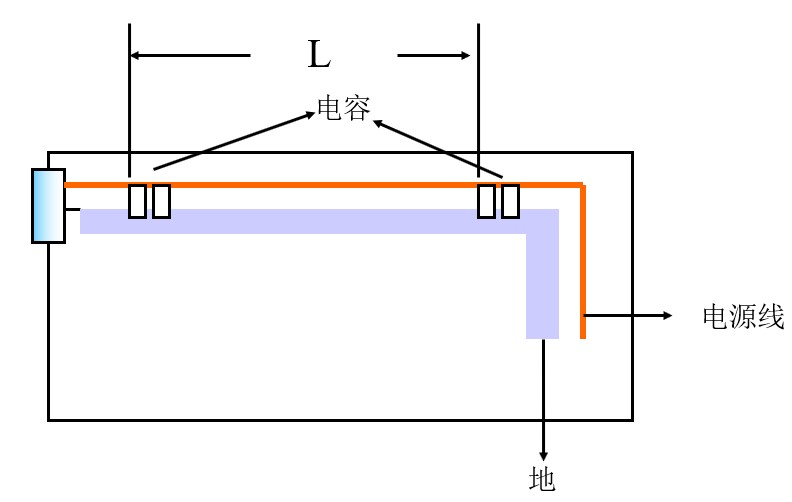

增加电容为电源去耦。

电源走线处理

5.多层板中电源平面层的处理

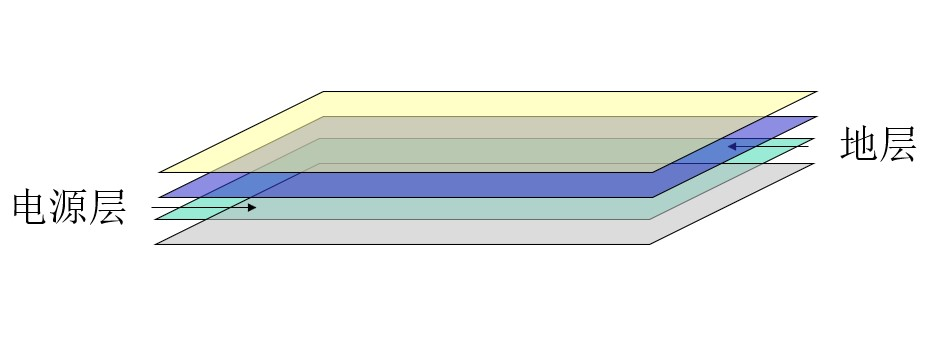

要求电源平面和地平面紧邻。

电源平面层处理

6.非屏蔽设备内电源线的处理

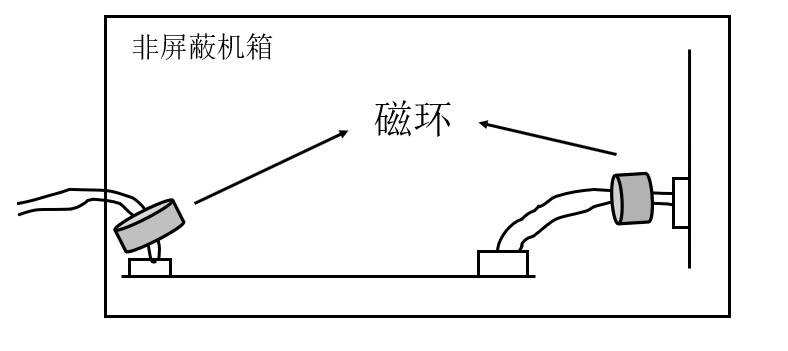

在电源线上套磁环进行比对验证,以后可以通过在单板上增加共模电感来实现,或者在电缆上注塑磁环。

设备内电源线处理

7.独立窄带尖峰噪声抑制方法

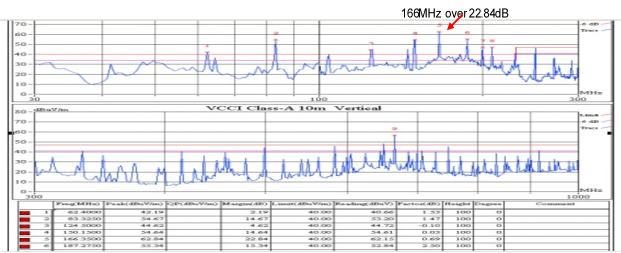

谱线问题描述:全频段内出现间隔均匀的窄带尖峰群噪声(如下图)或单立尖峰噪声。

独立窄带尖峰噪声抑制方法

问题定位:如果是均匀的窄带尖峰群噪声,计算其间隔频率差是多少,这个频率差可能就是其辐射源的基频;如果是单立的尖峰噪声,则看这个尖峰噪声和单板上的时钟频率是否有倍频关系。

问题整改:有针对性地处理确定的目标时钟源。

8.时钟源外壳是否接地

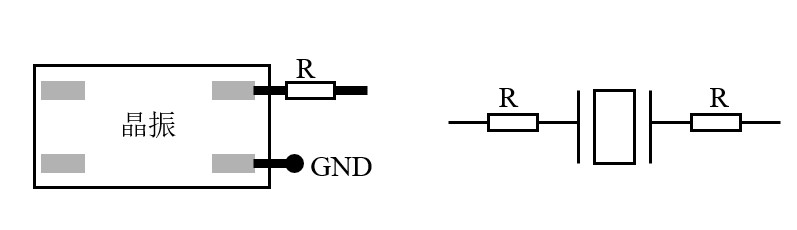

PCB板上:晶体外壳应该接地处理;晶振的接地脚应该接地。

9.时钟输出匹配设计

时钟的输出根据信号质量的要求使用始端匹配,适当变换时钟沿,减小发射。

时钟输出匹配设计

需要注意的是,使用时钟驱动器时,时钟驱动的时钟输出同样需要匹配。

10.时钟源的电源滤波设计

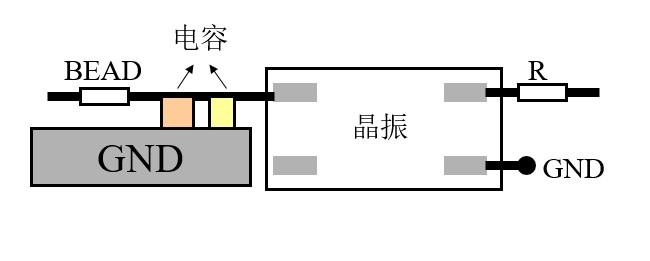

采用磁珠+大电容+高频电容的滤波方式给时钟源进行滤波。

11.单层板或双层板上时钟线的处理

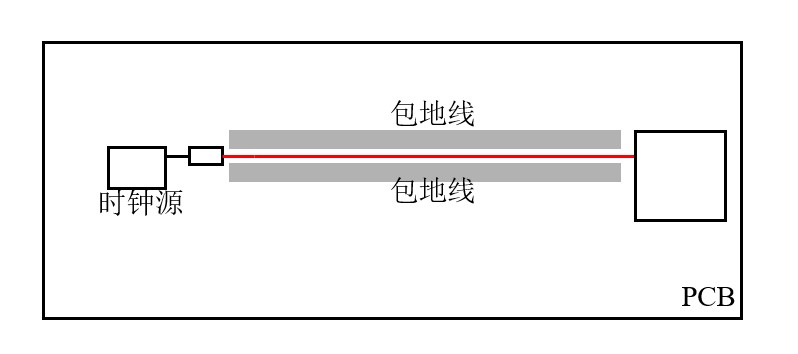

单层板或双层板上的时钟建议尽可能在时钟线的两侧包地线,条件不允许,也应该使时钟线和地线紧邻走线,即时钟线的一侧起码有地线,以减小时钟线的回流面积,减小差模辐射。

时钟线的处理

三、常见EMC整改辐射问题总结

上述只是一些比较典型的辐射问题整改方法及定位流程,相对来说比较有效,但是要想彻底解决问题,还是需要在产品的设计阶段考虑充分的EMC设计,这样才能够预测到问题并防患于未然,特别是对于一些产品测试阶段无法实施的对策,例如3W原则等,必须在EMS设计阶段提前考虑到。

上述描述相对简单,如有更多整改方案请指教,大家一起交流学习!
