在NB-IoT系统中,PSM模式的原理是在UE空闲一定时间后关闭信号的发送和接收,允许与AS(接入层)相关的功能,这相当于部分关闭,降低了天线、射频、信令处理等功耗。
PSM模式的优点是可以长时间睡眠,但缺点是无法及时应对终端接收(移动终端、MT)服务。主要应用在远程抄表和一些对实时性要求不高的场景中。
在PSM中,UE不接收任何网络寻呼。在网络端,此时UE无法访问,数据、文本消息和调用无法访问。
在PSM模式下,终端处于睡眠模式,该模式几乎处于关闭状态,可以节省电力。
在PSM设备中,终端不再监视寻呼,但终端仍在网络上注册,因此发送数据时不需要重新连接或建立PDN连接。
连接状态:进行数据收发
空闲状态:启动T3324,释放RRC,空闲状态,监视寻呼
PSM:T3324超时,启动T3412,不监听寻呼
实际上,因为物联网设备和手机的通信要求不同,所以可以设计成PSM模式。许多物联网应用发送上行链路分组,而UE确定是否发送分组。虽然不需要随时等待来自网络的呼叫,但是手机必须等待来自网络的呼叫请求。
如果基于2G、3G、4G设计物理网络的通信方法,则意味着物理网络的设备行为也与移动电话相同,浪费大量的电力消耗来监视物理网络。请求网络可以随时启动,随之而来的问题就是,无法实现低功耗。
那么UE在处理数据后什么时候进入PSM模式?这是由另一个计时器活动计时器(t3324,0到255秒)决定的。UE完成数据处理后,释放RRC连接使其空闲,同时启动活动计时器。在计时器超时之后,UE进入上述的PSM模式。
数据连接结束或定期TAU结束后,PSM启动。数据连接结束后,终端首先进入空闲模式,进入不连续接收(DRX)状态。此时,终端监视寻呼。
总结:
DRX计时器T3324到期后,终端进入PSM模式。数据状态(RRC释放)->空闲状态(DRX,T3324超时)->PSM模式
(1)TAU循环请求计时器(T3412)到期时,或(2)UE具有要处理的MO服务,只有在主动退出时,UE才处于PSM模式->空闲状态->连接处理上下服务的状态。
网络方面在ATTACH和TAU消息中指定了TAU周期请求计时器(T3412)。3GPP协议的规定默认为54分钟,最多可达到310H。

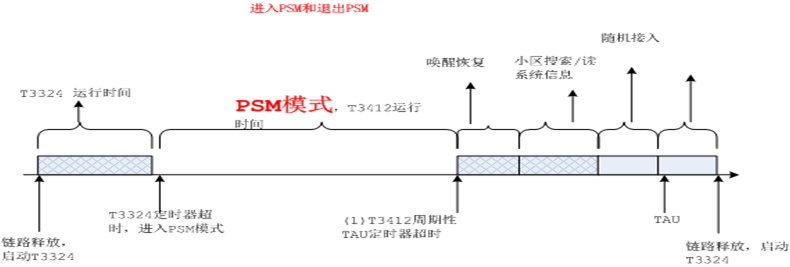

PSM模式(TAUT3412超时/MO服务)->空闲模式->数据模式
迁移状态如下。
根据NB-IoT技术,IoT终端在发送数据包后立即进入休眠状态,不再执行通信活动,一直启动到数据请求报告为止,发送数据后再次进入睡眠状态。根据IoT终端的行动习惯,约99%的时间处于休眠状态,UE的功耗非常低。
网络支持和接受UE的省电模式请求后,网络端将遵循UE提供的活动计时器的持续时间。为了确认省电模式,提供了家庭用户可能提供的可到达性计时器。服务器(HSS)时间长度和MME可以根据本地配置的时间长度来确定被分配给UE的活动时间。
在PSM模式下,如果发送新的数据或信令消息(例如周期性TAU),UE将处于连接状态。所以。PSM模式只适用于不频繁的数据传输服务,对于呼入服务可以受到相应的延迟。如果UE更改活动计时器的持续时间,可以通过TAU实现。
