当前位置: 首页 >产品中心 >LoRa扩频(UART)>SX126X>E22-900T22U

E22-900T22U USB接口lora模块

芯片方案:SX1262

发射功率:22dBm

通信距离:5km

产品尺寸:45.3*27.8*11.2mm

产品简介:E22-900T22U是全新一代的LoRa无线扩频模块,基于SEMTECH公司SX1262芯片方案设计的无线串口模块。具有多种传输方式,工作在850.125~930.125MHz(默认868.125MHz),LoRa扩频技术,5V的IO口电压,采用USB标准封装,方便用户开发使用。通信兼容E22-230T/400T/900T 系列产品,支持波特率 1200~115200 bps。支持无线配置、载波监听、自动中继、通信密钥、升级固件等功能,支持分包长度设定,可提供定制开发服务。

2-E22-T系列lora模块扩频技术2-E220-T系列lora无线模块

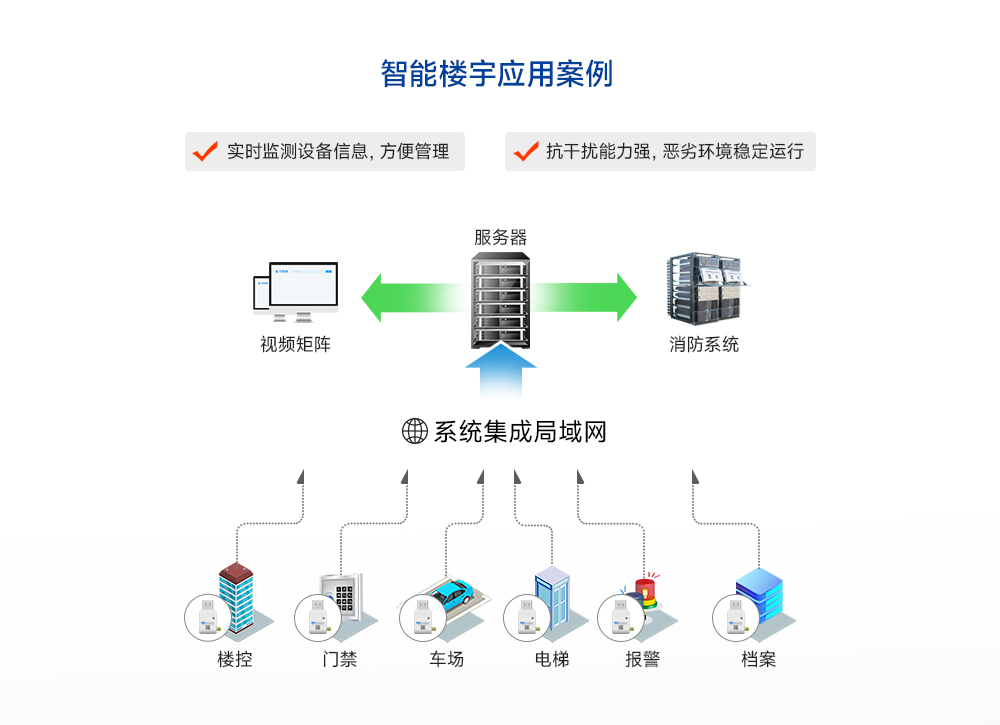

USB接口lora无线模块 (1)
USB接口lora无线模块 (2)
USB接口lora无线模块 (3)
USB接口lora无线模块 (4)
USB接口lora无线模块 (5)
USB接口lora无线模块 (6)
USB接口lora无线模块 (7)
USB接口lora无线模块 (8)
USB接口lora无线模块 (9)
USB接口lora无线模块 (10)
USB接口lora无线模块 (11)
USB接口lora无线模块 (12)
USB接口lora无线模块 (13)
USB接口lora无线模块 (14)
USB接口lora无线模块 (15)
USB接口lora无线模块 (16)
USB接口lora无线模块 (17)
USB接口lora无线模块 (18)

射频参数数值备注
E22-230T22UE22-400T22UE22-900T22U
工作频段220.125MHz~236.125MHz410.125~493.125MHz850.125~930.125MHzE22-400T22U支持ISM频段
发射功率22dBm软件可调,需用户自行开发设置
接受灵敏度-122dBm空中速率2.4 kbps
FIFO240 Byte可通过指令设置分包32/64/128/240字节发送
调制方式LoRa新一代LoRa 调制技术
实测距离5 Km晴朗空旷环境,天线增益5dBi,天线高度25米,空中速率2.4kbps


硬件参数参数值备注
通信接口USB-
封装方式直插式-
接口方式USB-
外形尺寸45.3*27.8*11.2mm士0.2mm,加外壳带帽
天线形式SMA-K外螺纹内孔,等效阻抗约 50Ω
产品净重8.4g士0.2g


电气参数最小值型值最大值单位备注
电源电压4.855.5V≥5.OV可保证输出功率 超过5.5V永久烧毁模块
发射电流-110-mA瞬时功耗
接收电流-14-mA-
工作温度-402085工业级设计
工作湿度106090%-
储存温度-402085-


USB接口lora模块引脚

序号名称功能说明
1轻触开关

用于模式切换,长按1.5s 以上,松开按键后,模式进行切换

2双色LED

用于指示模式及模块状态,绿色常亮指示传输模式,绿色闪烁指示数据传输过程:红色常亮指示配置模式,红色闪烁指示指令响应过程。

3USB接口

数据交换及电源供给

4SMA-K接口

SMA-K〔外螺纹内孔),天线接口
