E22-230T22D LoRa无线串口模块

芯片方案:SX1262

载波频率:220.125~236.125MHz

发射功率:22dBm

通信距离:5km

产品尺寸:36*21mm

产品简介:E22-230T22D 是全新一代的 LoRa 无线模块,基于 SEMTECH 公司 SX1262射频芯片的无线串口模块(UART),具有多种传输方式,工作在(220.125~236.125MHz)频段(默认 230.125MHz),LoRa 扩频技术,TTL 电平输出,兼容 3.3V 与 5V 的 IO 口电压。

22D_02
22D_04
22D_05
22D_06
22D_07
22D_08
22D_09
22D_10
22D_11
22D_12
22D_13
22D_14
22D_15
22D_16
22D
E22_18

主要参数描述
备注
参考距离
5km

晴朗空旷,天线增益 5dBi,天线高度 2.5 米,空中速率 2.4kbps

发射长度
240 Byte

可通过指令设置分包 32/64/128/240 字节发送

缓存容量
1000 Byte

-

调制方式
LoRa

新一代 LoRa 调制技术

通信接口
UART 串口

TTL 电平

封装方式
直插式

-

外形尺寸
21*36 mm

-

射频接口
SMA-K

等效阻抗约 50Ω


主要参数最小值典型值最大值单位条件
工作电压
2.35.05.5V≥3.3V 可保证输出功率
工作频段
220.125
-236.125
MHz
支持 ISM 频段
通信电平-3.3-V使用5V TTL 有风险烧毁
发射电流-
107-mA瞬时功耗
接收电流-11-mA
-

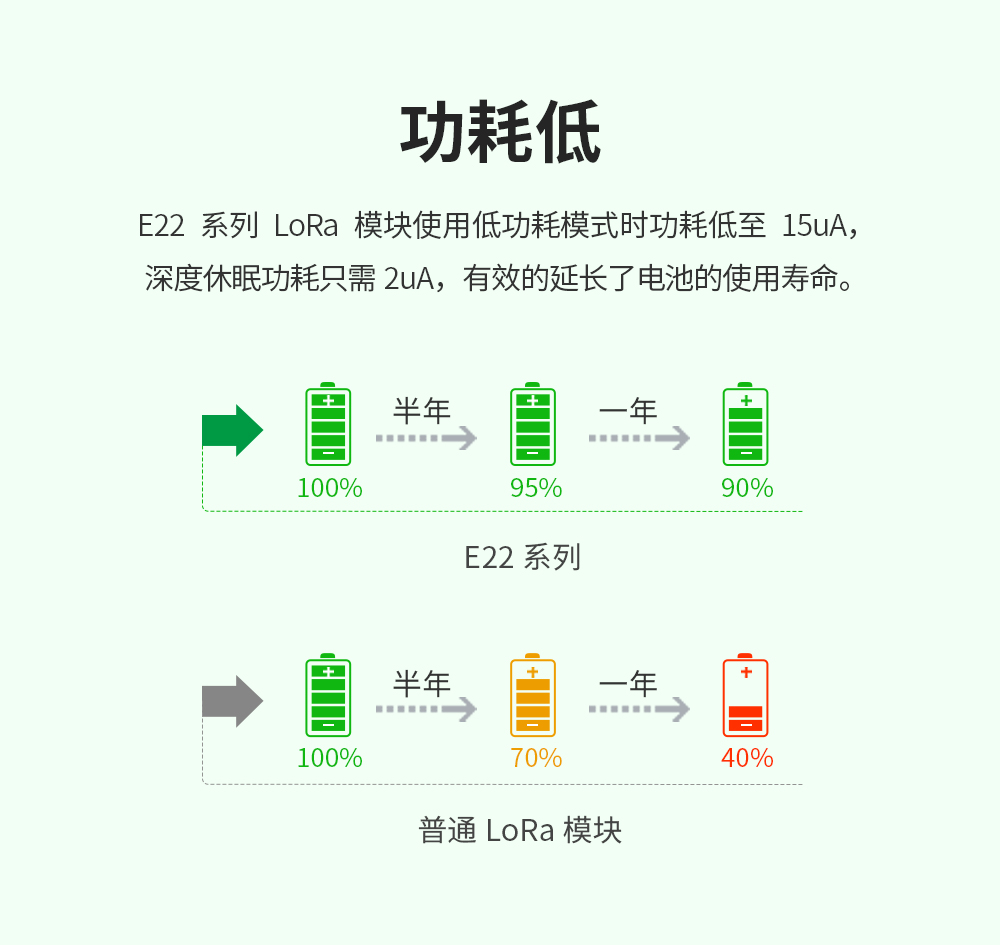

休眠电流-2-μA
软件关断
工作温度
-40-
+85工业级
最大发射功率
21.52222.5dBm
-
接收灵敏度
-146-147
-148
dBm

空中速率 2.4 kbps

空中速率
0.3k
2.4k
15.6k
bps
用户编程控制


E22-400T22D_Size_V1.0

序号
引脚引脚方向备注
1M0
输入(极弱上拉)

和 M1 配合,决定模块的 4 种工作模式(不可悬空,如不使用可接地)

2M1输入(极弱上拉)

和 M0 配合,决定模块的 4 种工作模式(不可悬空,如不使用可接地)

3RXD输入

TTL 串口输入,连接到外部 TXD 输出引脚;

4TXD输出

TTL 串口输出,连接到外部 RXD 输入引脚;

5AUX输出

用于指示模块工作状态;

用户唤醒外部 MCU,上电自检初始化期间输出低电平;(可以悬空)

6VCC输入

模块电源正参考,电压范围:3.0~5.5V DC

7GND输入

模块地线

8固定孔

固定孔(模块上与 GND 连接)

9固定孔

固定孔(模块上与 GND 连接)

10固定孔

固定孔(模块上与 GND 连接)
