E22-400T30E 新一代lora扩频模块

芯片方案:SX1268

载波频率:410.125~493.125MHz

发射功率:30dBm

通信距离:10km

产品尺寸:30 * 51 mm

产品简介:E22-400T30E采用全新一代LoRa扩频技术,与传统SX1278方案相比,本方案传输距离更远,速度更快;支持空中唤醒、无线配置、载波监听、自动中继、通信密钥等功能,支持分包长度设定,可提供定制开发服务。模块采用MINI PCI-e标准封装,具备UART/RS485/RS232/USB通信接口选择,通信兼容E22-400T系列产品,方便客户开发使用。

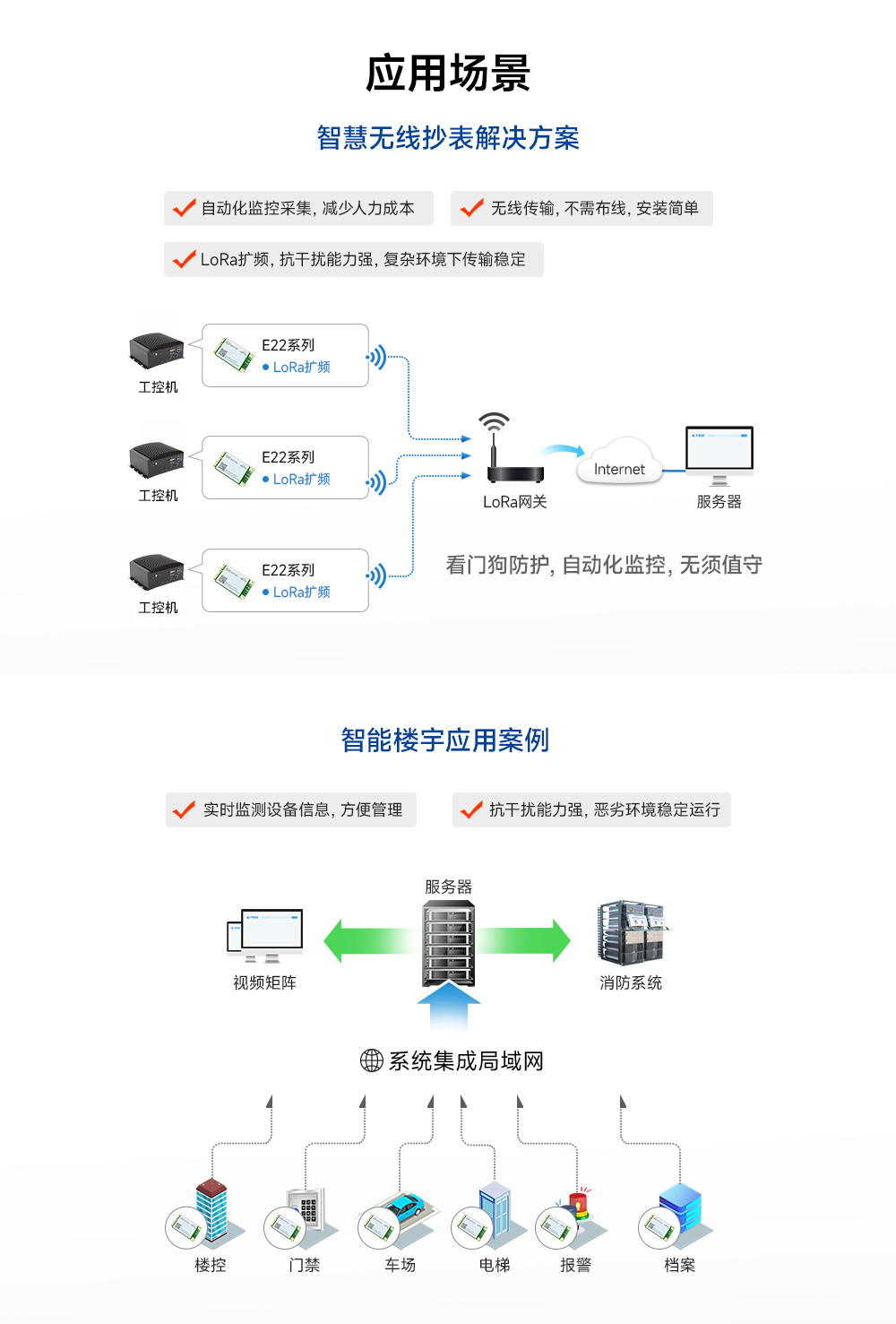

lora模块2-E220-T系列lora无线模块2-E22-T系列lora模块扩频技术lora模块无线技术

lora模块扩频技术
lora模块2
lora模块3
lora模块4
lora模块05
lora模块无线技术6
lora模块无线技术7

射频参数参数值
备注
工作频段
410.125~493.125MHz     支持 ISM 频段
发射功率30 dBm     -
接收灵敏度-147dbm
    空中速率 2.4 kbps
空中速率2.4k~62.5kbps     用户编程控制
实测距离10km
    晴朗空旷,天线增益 5dBi,天线高度 2.5 米,空中速率 2.4kbps


硬件参数参数值
备注
尺寸大小
30 * 51 mm
天线形式1 代 IPEX     等效阻抗约 50Ω
通信接口UART/RS485/RS232/USB

单路输出

封装方式直插式


电气参数最小值典型值最大值单位条件
电源电压
3.2
5.05.5V≥5.0V 可保证输出功率
通信电平-3.3-V使用 5V TTL 建议加电平转换
发射电流-
650-mA瞬时功耗
接收电流-17
-mA

休眠电流-1.5-mA软件关断
工作温度
-4020
+85工业级设计
工作湿度
1060
90%
储存温度
-4020
+125


lora无线模块引脚

序号
引脚引脚方向备注
1AUX输出

用于指示模块工作状态;用户唤醒外部 MCU,上电自检初始化期间输出

低电平;(可以悬空)

2VCC输入

电源输入 5.0V

3M0

输入(极弱上

拉)

和 M1 配合,决定模块的 4 种工作模式(不可悬空,如不使用可接地)

4GND-

电源参考地

5M1

输入(极弱上

拉)

和 M0 配合,决定模块的 4 种工作模式(不可悬空,如不使用可接地)

6NC-

-

7NC-

-

8NC-

-

9GND-

电源参考地

10SWD_DIO输入输出

程序下载数据接口(SWD 烧录前需要对模块进行复位操作或者全片擦除)

11RXD输入

TTL 串口输入,连接外部 TXD 输出引脚

12SWD_CLK输入/输出

程序下载时钟接口(SWD 烧录前需要对模块进行复位操作或者全片擦除)

13TXD

输出

TTL 串口输出,连接外部 RXD 输入引脚

14NC-

NC引脚,此引脚需悬空(以备后续扩展使用)

15GND-

电源参考地

16NC-

-

17NC-

-

18
GND
-

电源参考地

19NC
-

-

20NC
-

电源参考地

21GND
-

电源参考地

22RESET
输入

输入高电平模块进入硬件复位状态,输入低电平模块恢复正常工作状态,该功能用于紧急情况下复位操作


23NC
-

-

24VCC
输入

电源输入 5.0V

25NC
-

-

26GND
-

电源参考地

27GND
-

电源参考地

28NC
-

-

29GND
-

电源参考地

30NC
-

-

31NC
-

-

32NC
-

-

33
NC
-

-

34GND
-

电源参考地

35GND
-

电源参考地

36USB_D-
输入输出

外接其他 USB 设备的 D

37GND
-

电源参考地

38USB_D+
输入输出

外接其他 USB 设备的 D+

39VCC
输入

电源输入 5.0V

40
GND
-

电源参考地

41VCC
输入

电源输入 5.0V

42NC
-

-

43GND
-

电源参考地

44NC-

-

45
RS232_RXD
输入

外接其他 RS232 设备的 TXD

46NC
-

-

47RS232_TXD
输出

外接其他 RS232 设备的 RXD

48NC
-

-

49
RS485_A
输入输出

外接其他 RS485 设备的 A 端

50GND
-

电源参考地

51RS485_B
输入输出

外接其他 RS485 设的 B 端

52VCC输入

电源输入 5.0V
