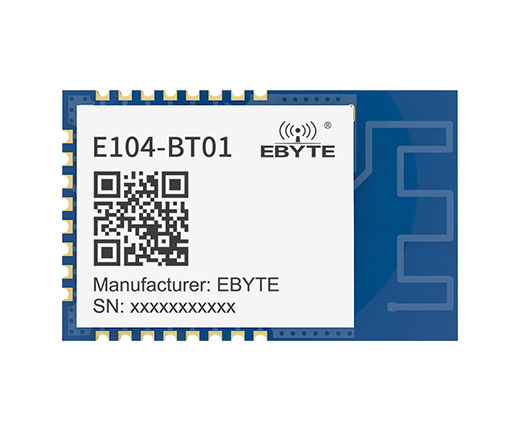

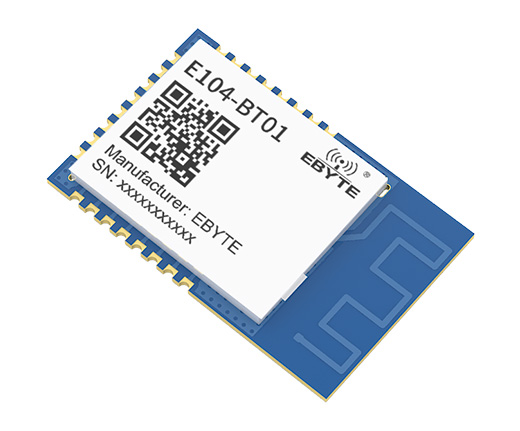

E104-BT01

芯片方案:CC2541

工作频率:2.379~2.496GHz

支持协议:BLE 4.0

通信距离:50m

接口类型:UART/IO

产品净量:1.1±0.1g

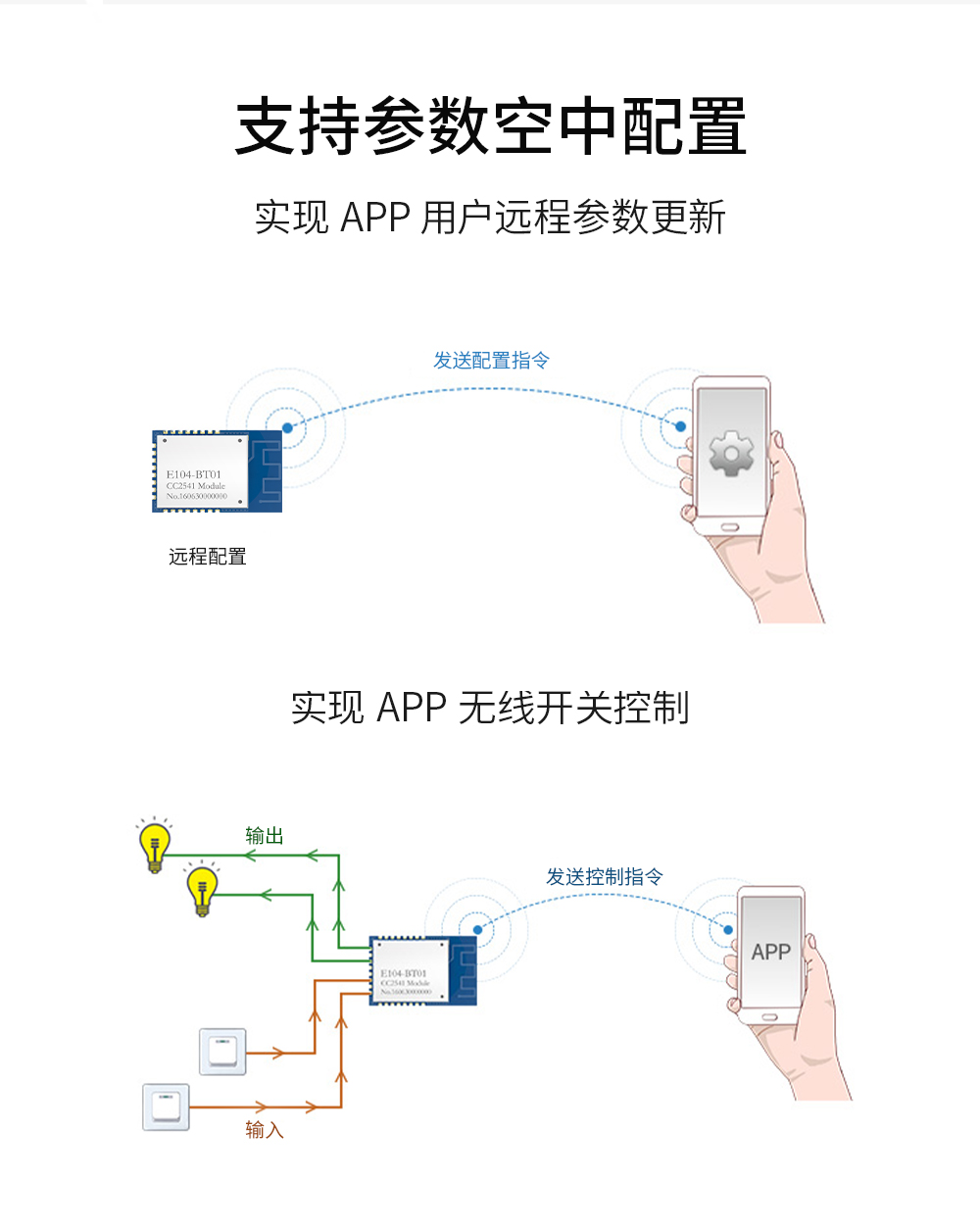

产品简介:E104-BT01采用美国德州仪器(TI)公司原装进口CC2541射频芯片,芯片内部集成了8051单片机及无线收发器,并适用于BLE协议。模块引出单片机所有IO口,可进行多方位的开发。

TOPTD2E104-BT01_01E104-BT01_02E104-BT01_03E104-BT01_04E104-BT01_05E104-BT01_06E104-BT01_07E104-BT01_08E104-BT01_09E104-BT01频谱图E104-BT01硬件特点_V3.0公共应用图

射频参数参数值
备注
工作频段
2379~2496 MHz     出厂默认 2.4GHz
发射功率0 dBm     最大功率(约1mW)
接收灵敏度-94 dBm
    空速 1Mbps
空中速率250k~2Mbps     出厂默认 1Mbps
实测距离50米     晴朗空旷环境,最大功率,天线增益5dBi,高度2m


硬件参数参数值
备注
尺寸大小
14 * 22.3 mm
天线形式PCB     50Ω特性阻抗
通信接口I/O
    单片机所有 IO 引出,详见芯片手册
封装方式贴片


电气参数最小值典型值最大值单位条件
电源电压
2.53.33.6V
通信电平2.53.33.6V
发射电流13.214.315.7mA0dBm(1mW)
接收电流13.5
14.716.2mA

休眠电流0.40.50.6μA
工作温度
-4020
+85
工作湿度
1060
90%
储存温度
-4020
+125


E104-BT01_Size

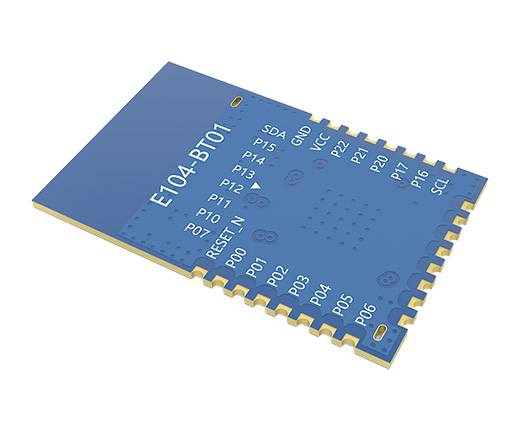

序号
引脚引脚方向备注
1GND
-    地线,连接到电源参考地
2VCC-    供电电源,必须2.0~3.6V之间
3P2.2输入/输出
   单片机GPIO
4P2.1输入/输出
   单片机GPIO
5P2.0输入/输出
   单片机GPIO
6P1.7输入/输出    单片机GPIO
7P1.6输入/输出    单片机GPIO
8SCL输入/输出
   I2C 时钟
9SDA输入/输出
   I2C 数据
10P1.5输入/输出
   单片机GPIO
11P1.4输入/输出
   单片机GPIO
12P1.3输入/输出
   单片机GPIO
13P1.2输入/输出
   单片机GPIO
14P1.1输入/输出
   单片机GPIO
15P1.0输入/输出
   单片机GPIO
16P0.7输入/输出
   单片机GPIO
17P0.6输入/输出
   单片机GPIO
18P0.5输入/输出
   单片机GPIO
19P0.4输入/输出
   单片机GPIO
20P0.3输入/输出
   单片机GPIO
21P0.2输入/输出
   单片机GPIO
22P0.1输入/输出
   单片机GPIO
23P0.0输入/输出
   单片机GPIO
24RESET_N输入
   复位端口
       产品说明书
    【用户手册】E104-BT01_UserManual_CN_v1.8.pdf  下载



       开发测试
    【封装文件】Pcb_E104-BT01 下载



       工具软件
    【通信测试】串口调试助手_XCOM  下载





       在线购买
    【官方淘宝】:https://item.taobao.com/item.htm?id=536523970189
    【阿里巴巴】:https://detail.1688.com/offer/539148220490.html
    【天猫旗舰店】:https://detail.tmall.com


       批量采购/定制产品
    【销售专线】:4000-330-990         7x24小时销售服务热线
    【联系邮箱】:sales@cdebyte.com


       技术咨询
    【在线提交】:http://www.cdebyte.com/apple-technology.aspx
    【联系邮箱】:support@cdebyte.com
           常见问题
   ★      问:模块使用过程中严重发烫,然后就不能使用?
            答:请确定供电多少伏?天线是否匹配?以上均无问题请联系客服。
   ★      问:1.是否支持一主多从;2.通过串口向模块传输数据发送,那么一次传输的数据长度有没有要求,如果没有要求的话,那每个数据包的发送间隔有要求吗?3.当蓝牙模块处于透传模式下,在波特率为19200的情况下,通过串口向蓝牙模块发送数据,两个蓝牙模块之间进行通信,在什么情况下会出现丢包?
            答:BT02不支持一主多从,E74可以 BT02从机向主机发送,串口波特率19200及以下可以支持连传,这时用户可以任意时候发送任意包长数据。主机向从机发送,单次最好不超过20字节。
   ★      问:蓝牙模块作为主机扫描的时候,能否把扫描到的其他设备的广播数据通过串口读到?
            答:没有这功能。
   ★      问:E104-BT021、BT02作为从机,开启广播,手机蓝牙主动去连接,查是,过一段就,就是连不上 2、作为主机返回,看不出哪里问题了,FCF2E6ED7D7C为6字节手机蓝牙MAC。
            答:1、请注意看看bond指令的说明,mac地址使用16进制发送;2、连接不上的问题,请确保手机蓝牙工作正常,可以尝试关闭手机蓝牙开关再打开。
   ★      问:手册上说明是配字主从可以实现一对一,请问能否一对多或者多对一?
            答:不能,只能一对一。
   ★      问:模块和电脑连接,是否还需要其他的配置,还是直接就可以连接?
            答:只要电脑支持4.0的,需要软件支持,可以连接。
   ★      问:使用3V的電池必須在70%還會工作,就是2.1v還會工作,我測完是2.3v就不能工作,這有解嗎?
            答:手册上说明了哦,必须大于2.35V才能正常工作。
   ★      问:该模块支持苹果系统吗,苹果的手机应该下载什么测试软件?
            答:支持,“LightBlue”和“BLE助手”都可以。
   ★      问:功耗最低是多少?
            答:1.6uA
   ★      问:视距测试多少km?
            答:实测可视距离为80米
   ★      问:电脑本身带有蓝牙的,需要购买蓝牙芯片安装到硬件设备上去,然后通过电脑和手机的蓝牙去拦截蓝牙芯片,用E74可不可以实现这个功能?
            答:E74系列产品是通过串口收发的,用我们的E74产品可以实现上述问题
   ★      问:E74-2G4M02S支持手机配对使用吗?
            答:支持!请使用安卓手机(系统版本4.3以上)或者苹果IPHONE 4s 以上手机或具备BLE功能的Ipad,均可以与模块建立蓝牙连接,连接中没有密码配对过程。
