接口信号：以太网
传输方式：以太网
工作电压：8～28V DC
产品尺寸：84*82*25mm
产品重量：117g ± 2g
产品简介：E180-DTU(Z20-ETH)是一款大功率ZigBee网关，拥有完善的配套ZigBee节点设备，支持自适应网络速率（最高支持10M全双工），提供TCP Server、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client六种工作模式，用户可通过WEB网页进行相关配置。在ZigBee网络中存在3种逻辑设备类型：协调器，路由器，终端设备。ZigBee网络由一个协调器以及多个路由器或多个终端组成。
| 项目 | 说明 |
| 工作电压 | 8~28V DC，推荐使用12V或24V供电 |
| 接口 | 网口(RJ45),10Mbps |
| 工作模式 | TCP Server （ 默 认 ） 、 TCP Client 、 UDP Server 、 UDP Client 、 HTTP Client、MQTT Client |
| Socket连接 | TCP服务器支持6路客户端连接 |
| 网络协议 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS |
| IP获取方式 | 静态IP（默认）、DHCP |
| DNS域名解析 | 支持 |
| 域名解析服务器 | 114.114.114.114（可自定义） |
| 配置方式 | 网页、参数配置工具、AT指令 |
| IP地址 | 192.168.3.7(可自定义） |
| 用户名 | admin（可自定义） |
| 密码 | admin（可自定义） |
| 本地端口 | 8887（可自定义） |
| 子网掩码 | 255.255.255.0（可自定义） |
| 网关 | 192.168.3.1（可自定义） |
| 串口缓存 | 1024 Byte |
| 打包机制 | 512 Byte |
| 串口波特率 | 1200 ~230400 bps（默认115200) 注:建议采用默认参数，不建议修改 |
| 数据位 | 5、6、7、8（默认） 注:建议采用默认参数，不建议修改 |
| 停止位 | 1（默认）、2 注:建议采用默认参数，不建议修改 |
| 校验位 | None（默认）、Odd、Even 注:建议采用默认参数，不建议修改 |
| 流控 | 不支持 |
| 产品尺寸 | 84×82×25mm |
| 产品重量 | 117g 士 2g |
| 工作温湿度 | -40~ +85℃、5%~95%RH（无凝露） |
| 存储温湿度 | -40 ~ +105℃、5%~95%RH（无凝露） |

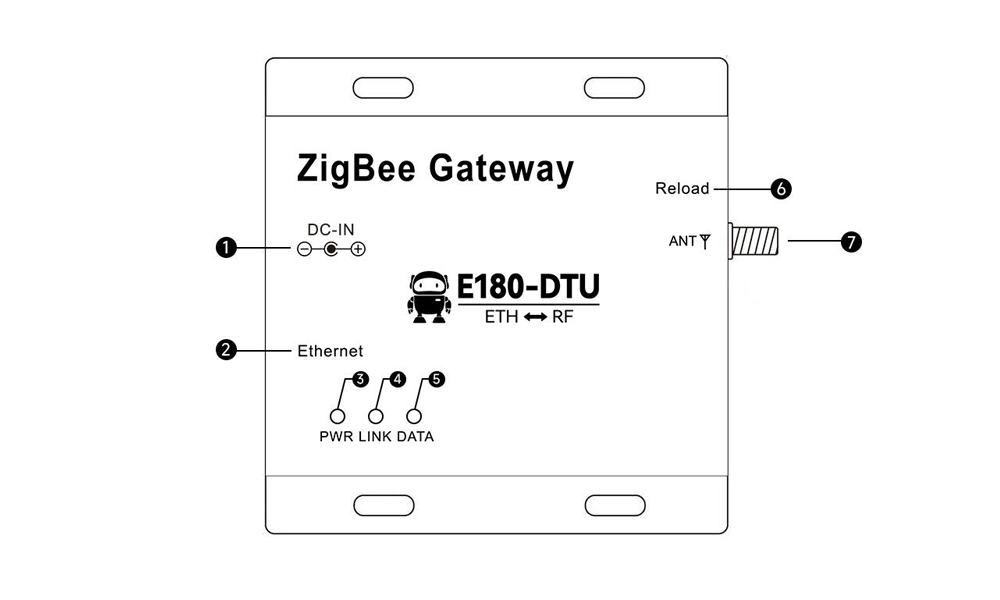

| 序号 | 标识名称 | 功能说明 |
| 1 | DC_IN | 电源接口，支持8-28V DC供电，建议12V/24V |
| 2 | ETHERNET | 以太网接口，标准RJ45接口，与设备或者PC相连接 |
| 3 | PWR | 电源指示灯 |
| 4 | LINK | 建立连接指示灯（绿色），上电3秒以4hz频率闪烁; 网络未连接:熄灭; 网络已连接:常亮。 |
| 5 | DATA | 中口收发指示灯（蓝、绿双色指示灯），上电3秒以4hz频率闪烁; 有数据输入时蓝色指示灯闪烁; 有数据输出时绿色指示灯闪烁; |
| 6 | Reload | 长按 5-10S 恢复到出厂设置〔仅恢复以太网部分参数） |
| 7 | ANT | SMA 天线接口 |
