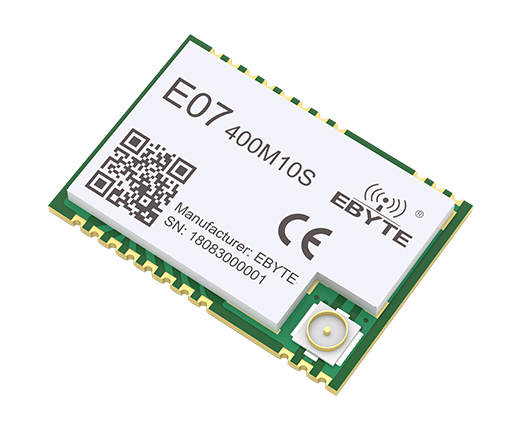

E07-400M10S CC1101芯片无线模块

芯片方案:CC1101

载波频率:410-450MHz

发射功率:10dBm

通信距离:1.5km

产品尺寸:14*20mm 产品净量:1.2g

产品简介:E07-400M10S是基于美国德州仪器(TI)生产的 CC1101 为核心自主研发的 410-450MHz 贴片式无线模块,使用工业级高精度 26MHz 晶振。该模块主要针对智能家庭、工业、科研和医疗以及短距离无线通信设备。可提供对数据包处理、数据缓冲、突发传输、接收信号强度指示(RSSI)、空闲信道评估(CCA)、链路质量指示以及无线唤醒(WOR)的广泛硬件支持。

8-E61无线模块8-E62系列无线模块

引流图-E70-400T10S-1000
E07无线模块1
E07无线模块2
E07无线模块3
E07无线模块4
E07无线模块5
E07无线模块6
E07无线模块7
E07无线模块8
E07无线模块9
E07无线模块10
E07无线模块11

主要参数描述
备注
参考距离
1.5km

晴朗空旷环境,天线增益 5dBi,天线高度 2.5 米,空中

速率 1.2kbps

FIFO
64Byte

单次发送最大长度

晶振频率
26MHz

10ppm

调制方式
GFSK(推荐)

支持 OOK、ASK、GFSK、2-FSK、4-FSK 和 MSK

封装方式
贴片式

-

接口方式
1.27mm

半孔

通信接口
SPI

0~10Mbps

外形尺寸
14*20mm

-

天线接口
IPEX/邮票孔

等效阻抗约 50 欧姆


电气参数最小值典型值最大值单位条件
工作电压
1.8
3.3
3.6
V≥3.3V 可保证输出功率
工作频段
410
433
450
MHz
支持 ISM 频段
通信电平-3.3-V使用5V TTL 有风险烧毁
发射电流-
35-mA瞬时功耗
接收电流-18-mA
-
休眠电流-0.6-uA软件关断
工作温度
-40-
+85工业级
最大发射功率
9.51011dBm
-
接收灵敏度
-107
-108
-109
dBm
空中速率为 1.2kbps
空中速率
0.6k-500kbps
用户编程控制

E07_15

序号
引脚引脚方向备注
1GND-
   地线,连接到电源参考地
2GND

   地线,连接到电源参考地
3GND

   地线,连接到电源参考地
4GND

   地线,连接到电源参考地
5GND

   地线,连接到电源参考地
6NC

   无需连接
7NC

   无需连接
8NC

   无需连接
9VCC

   供电电源,范围 2.5V~3.6V(建议外部增加陶瓷滤波电容)
10NC

   无需连接
11GND

   地线,连接到电源参考地
12GND

   地线,连接到电源参考地
13NC

   无需连接
14GD02

   CC1101 芯片引脚,详见芯片官方用户手册
15GD00

   CC1101 芯片引脚,详见芯片官方用户手册
16MISO/GD01
输出
   SPI 数据输出引脚
17MOSI
输入
   SPI 数据输入引脚
18SCK
输入
   SPI 时钟输入引脚
19CSN
输入
   模块片选引脚,用于开始一个 SPI 通信
20GND

   地线,连接到电源参考地
21ANT
输入/输出
   天线接口,邮票孔(50 欧姆特性阻抗)
22GND

   地线,连接到电源参考地
