| 特性参数 | 描述 |
| 支持频段 | LTE-FDD：B1/B3/B5/B8 LTE-TDD：B38/B39/B40/B41 WCDMA：B1/B8 TD-SCDMA：B34/B39 CDMA：BC0 GSM：900/1800MHz |
| LTE 特性 | 最大支持 3GPP R8 non-CA Cat 4 FDD 和 TDD |
| UMTS 特性 | 支持 3GPP R8 DC-HSDPA， HSPA+， HSDPA， HSUPA和 WCDMA |
| TD-SCDMA 特性 | 支持 CCSA Release 3 TD-SCDMA |
| CDMA2000 特性 | 支持 3GPP2 CDMA2000 1X Advanced 和 1xEV-DO Rev.A |
| GSM 特性 | R99： CSD 传输速率：9.6kbps， 14.4kbps |
| 网络协议特性 | 支持TCP/UDP/MQTT协议 |
| 硬件特性 | 描述 |
| 天线选项 | SMA 接口 |
| 数据接口 | RS485 / RS232 |
| 波特率 | 支持最大921600bps，默认115200bps |
| 发射功率 | Class 4 (33dBm±2dB) for GSM900 |
| 灵敏度 | FDD B1: -101.6dBm (10M) TDD B40: -101.4dBm (10M) TD-SCDMA B34: -110dBm TD-SCDMAB39: -110dBm CDMA BC0: -108dBm |
| 耗流（典型值） | 11uA @关机 |
| 带宽 | 1.4/3/5/10/15/20MHz |
| 工作温度 | -30℃- 75℃扩展温度-40℃~+85℃ |
| 工作电压 | DC 8V~28V |
| 尺寸 | 82×84×24mm |
| RS485/RS232 | 电气隔离,同时具有RS485/RS232 |
| 3GPP频段 | 发送（MHz） | 接收（MHz） |
| EGSM900 | 880~915 | 925~960 |
| DCS1800 | 1710~1785 | 1805~1880 |
| CDMA BC0 | 824~849 | 869~894 |
| WCDMA B1 | 1920~1980 | 2110~2170 |
| WCDMA B8 | 880~915 | 925~960 |
| TD-SCDMA B34 | 2010~2025 | 2010~2025 |
| TD-SCDMA B39 | 1880~1920 | 1880~1920 |
| LTE-FDD B1 | 1920~1980 | 2110~2170 |
| LTE-FDD B3 | 1710~1785 | 1805~1880 |
| LTE-FDD B5 | 824~849 | 869~894 |
| LTE-FDD B8 | 880~915 | 925~960 |
| LTE-TDD B38 | 2570~2620 | 2570~2620 |
| LTE-TDD B39 | 1880~1920 | 1880~1920 |
| LTE-TDD B40 | 2300~2400 | 2300~2400 |
| LTE-TDD B41 | 2555~2655 | 2555~2655 |

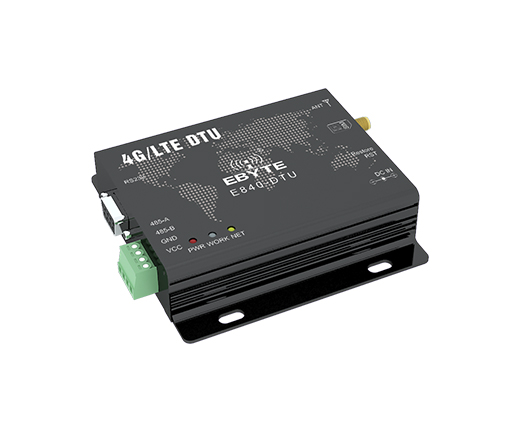

| 引脚序号 | 引脚名称 | 引脚名称 |
| 1 | RS232 | RS232 通讯接口 |
| 2 | 485_A | 外接其他 RS485设备的 A 端 |
| 3 | 485_B | 外接其他 RS485设备的 B 端 |
| 4 | GND | 地线 |
| 5 | VCC | 电源，供电范围8~28V |
| 6 | PWR | 电源指示灯 |
| 7 | WORK | 蓝色：收据收发指示引脚，当网络接收到数据或者串口接收到数据（50ms高/10ms低） 绿色：设备状态指示引脚， 低：设备上电到正在搜寻SIM卡 1800ms低，200ms高：设备检查到正确的SIM卡，正在附着网络； 高：设备附着网络成功； |
| 8 | NET | 绿色：SocketA 链路连接状态指示引脚 高：SocketA与网络服务器连接成功； 低：SocketA未成功连接到网络服务器； 蓝色：SocketB 链路连接状态指示引脚 高：SocketB与网络服务器连接成功； 低：SocketB未成功连接到网络服务器； |
| 9 | DC-IN | 电源适配器接口，供电范围8~28V |
| 10 | RST | 电台复位拨码开关（向下，复位） |
| 11 | Restore | 电台工作拨码开关 电台正常上电后Restore拨码由上到下，向下持续3~10S，然后由下到上，该过程正常完成后，电台 参数将恢复出厂设置，并立即重启 |
| 12 | SIM | SIM卡插槽 |
| 13 | ANT | 天线接口（SMA-K外螺纹内孔，50Ω特性阻抗） |
