E840-DTU(EA01) NB-IOT数传电台

传输类型:NB-IoT

接口类型:RS485/RS232

产品净量:133±5g

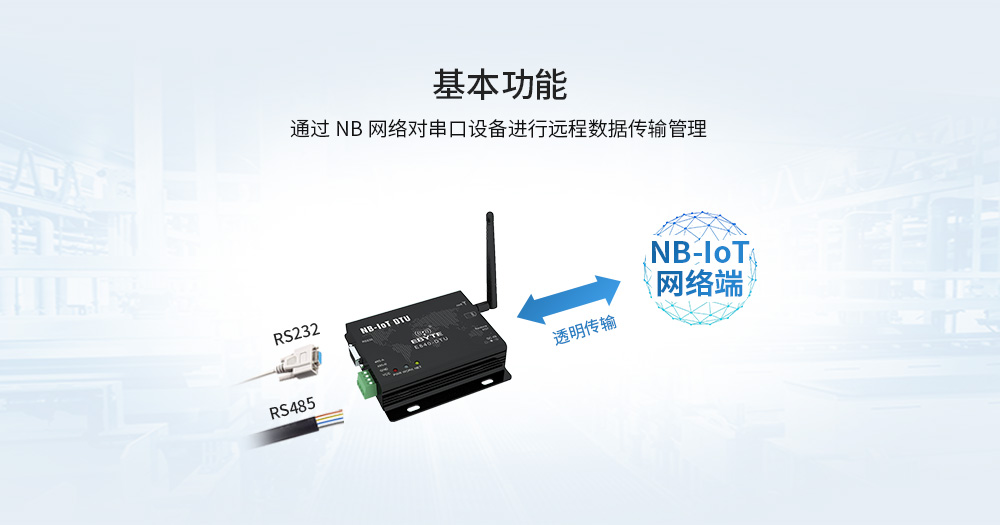

产品简介:E840-DTU(EA01)是亿佰特推出的为实现串口设备与网络服务器,通过 NB 网络相互传输数据而开发的NB-IOT 电台产品,该产品软件功能完善,覆盖绝大多数常规应用场景,用户只需通过简单的AT 指令进行设置,即可轻松使用本产品实现串口到网络的双向数据透明传输。

E840-DTU(EA01)功能_01
E840-DTU(EA01)功能_02
E840-DTU(EA01)功能_03
E840-DTU(EA01)功能_04
E840-DTU(EA01)功能_05
E840-DTU(EA01)功能_06
E840-DTU(EA01)功能_07
E840-DTU(EA01)功能_09
官网143
E840-DTU(EA01)功能_11E840-DTU(EA01)功能_12E840-DTU(EA01)功能_15


特性描述
频段
B3 B5 B8 频段设备可自动搜寻频率


硬件特性描述
天线选项
SMA 接 口
数据接口

RS485 /RS232

波特率
出厂默认 9600bps
最大发射功率
20dBm±2dB
耗流(典型值)

发射: 105mA@12V

接收: 15mA @12V

工作电压
DC 5V~36V
工作温度

-40℃- 70℃

存储温度
-40℃- 85℃
尺寸
82×84×24mm
RS485 /RS232
电气隔离,同时具有 RS485/RS232


软件特性描述
无线速率

Single-tone:25.5kbps(下行),16.7kbps(上行)

Multi-tone:25.5kbps(下行),62.5kbps(上行)

网络协议
支持 TCP、UDP、MQTT、COAP、LwM2M 等协议
设备 ID
可通过 AT 指令配置设备 ID

E840-DTU(EA01)功能_14

引脚序号
引脚名称引脚名称
1RS232

RS232 通讯接口

2485_A

外接其他 RS485 设备的 A 端

3485_B

外接其他 RS485 设备的 B 端

4GND

地线

5VCC

电源,默认供电 5~36V

6PWR

电源指示灯

7WORK

串口通讯指示灯

8NET

电台网络工作指示灯

9DC-IN

电源适配器接口,默认供电 5~36V

10RST

电台复位拨码开关(向下,复位)

11Restore

电台恢复出厂设置拨码开关(向下,1S 左右)

12SIM

SIM 卡插槽

13ANT

天线接口(SMA-K 外螺纹内孔,50Ω 特性阻抗)
