E65-2G4T12S 2.4GHz 串口模块

载波频率:2400~2480MHz

发射功率:12dBm

通信距离:800m

产品尺寸:28.7 * 17.5 mm

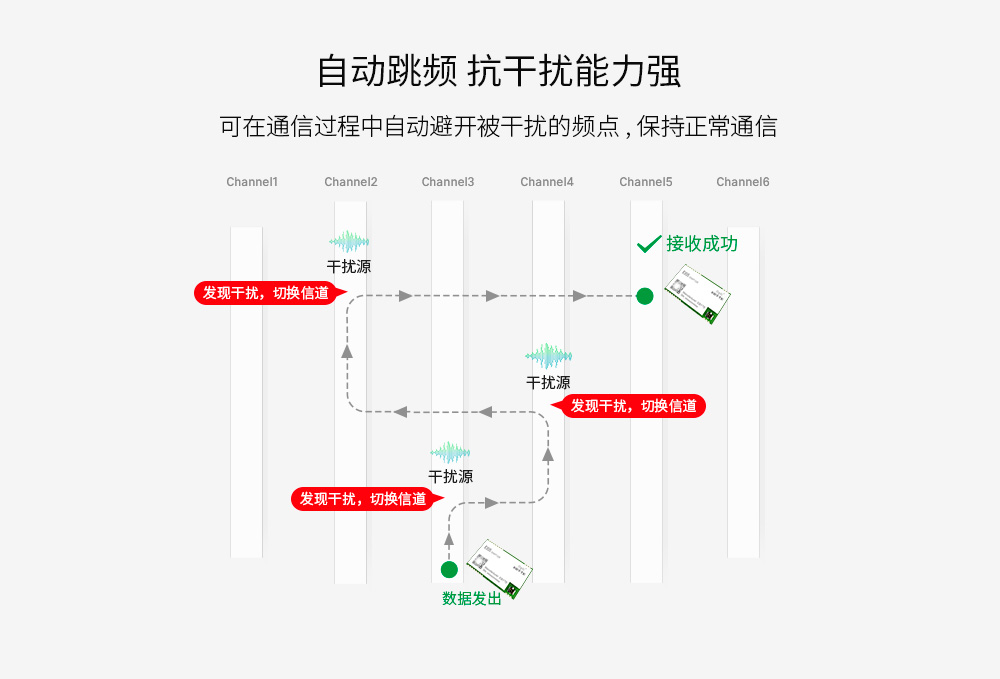

产品简介:E65-2G4T12S是亿佰特公司设计生产的2.4GHz射频无线收发串口模块产品。该产品具有点对点、高速连传、全双工通信等特点,拥有跳频算法提升抗干扰能力,适用于复杂工作环境中。采用小体积贴片封装,发射功率可达 12dBm。

CH-E65-2G4T12S_01
CH-E65-2G4T12S_02
CH-E65-2G4T12S_03
CH-E65-2G4T12S_04
CH-E65-2G4T12S_05
CH-E65-2G4T12S_06
CH-E65-2G4T12S_07
CH-E65-2G4T12S_08
CH-E65-2G4T12S_09
CH-E65-2G4T12S应用案例


射频参数参数值
备注
工作频段
2400~2480MHz     支持 ISM 频段
最大发射功率12 dBm     -
接收灵敏度-95dbm
    -
空中速率1.2k~3Mbps     默认 115.2Kbps
实测距离800米     -


硬件参数参数值
备注
尺寸大小
28.7 * 17.5  mm     长*宽
射频接口
IPEX/邮票孔     等效阻抗约 50Ω
通信接口UART
    详见引脚描述
封装方式贴片     详见机械尺寸描述


电气参数最小值典型值最大值单位条件
工作电压
2.33.33.6V≥3.3V 可保证输出功率
通信电平-3.3-V使用 5V 电平有风险烧毁
发射电流484950mA平均电流,瞬态(Max)120mA
接收电流474849mA
平均电流,瞬态(Max)120mA
工作温度
-4020
+85工业级设计


CH-E65-2G4T12S引脚定义图

序号
引脚引脚方向备注

1

GND

-

模块地线

2

GND

-

模块地线

3GND-

模块地线

4GND-

模块地线

5RTS输出

发送请求,低电平有效

6CTS输入

发送允许,低电平有效

7RXD输入

TL 串口输入,连接到外部 TXD 输出引脚;

8TXD输出

TTL 串口输出,连接到外部 RXD 输入引脚

9DATA输出

收发数据指示引脚,低电平(有数据),高电平(无数据)

10VCC-

模块电源正参考,电压范围:2.5~3.6V DC,推荐 3.3V

11GND-

模块地线

12NC-

预留脚,悬空处理

13GND

-

模块地线

14NC-

预留脚,悬空处理

15NC-

预留脚,悬空处理

16NRST输入

模块复位引脚,低电平有效

17LINK
输出

连接指示引脚:低电平(已连接),高电平(未连接)

18Mode输入

模式配置引脚:低电平(透传模式),高电平(配置模式)

19GND-

模块地线

20GND-

模块地线

21ANT-

天线

22GND-

模块地线
