E107-SC01 2.4GHz星型组网zigbee模块

工作频率:2402~2480MHz

通信距离:110m

天线接口:PCB/IPEX

产品尺寸:17.5*28.7mm

产品简介: 2.4GHz 低功耗数采通讯模块;其极低的节点静态功耗,支持大规模星型网络组网,网络节点数量理论上无限制,可应用于室内或小区域范围内,数采和传感器采集系统。

注:该产品已停产,批量起订。

E180系列zigbee模块

CH-E107-SC01_01CH-E107-SC01_04

CH-E107-SC01新增
CH-E107-SC01_04
CH-E107-SC01_05
CH-E107-SC01_06
CH-E107-SC01_04 (2)
CH-E107-SC01_07
CH-E107-SC01_08
CH-E107-SC01_09
CH-E107-SC01_10
CH-E107-SC01_11
CH-E107-SC01_12
CH-E107-SC01_13

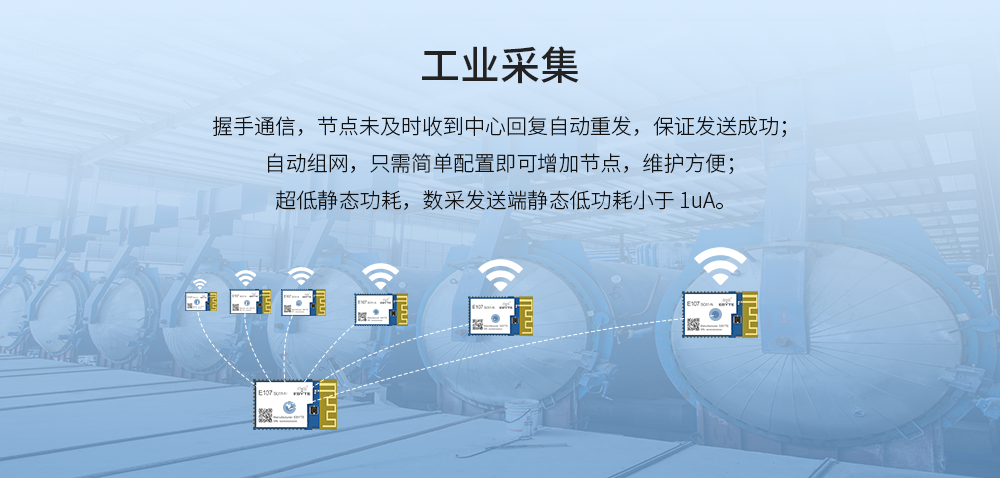

CH-E107-SC01应用场景


射频参数参数值
备注
工作频段
2402~2480 MHz

支持ISM 频段

发射功率5 dBm

-

接收灵敏度-99 dBm

空中速率为 250k bps

实测距离110米

晴朗空旷,天线增益 5dBi,高度 2.5 米,空中速率 1Mbps


主要参数参数值
备注
尺寸大小
17.5*28.7mm

-

天线接口
PCB/IPEX

默认 PCB 板载天线,等效阻抗约 50Ω

接口方式
1.27mm

-

晶振频率24MHz/32.768KHz

-

支持协议BLE 4.2

-

封装方式贴片

-

FLASH128KB

-

RAM28KB

-

内核Cortex-M3 + Cortex-M0

-


电气参数最小值典型值最大值单位条件
电源电压
1.83.33.8V≥3.3V 可保证输出功率
通信电平-3.0-V使用5V TTL 有风险烧毁
发射电流-

9.1

-mA
瞬时功耗
接收电流-
6.1-mA
-
休眠电流-1.2-uA
软件关断
工作温度
-40-+85工业级


E104-BT51_Size_V1.0

序号
引脚引脚方向备注
1、2、3GND-

地线,连接到电源参考地

4DIO_0-

NC

5DIO_1
-

NC

6RX输入

NC

7TX 输出

NC

8DIO_4
-

NC

9DIO_5
-

NC

10DIO_6
-

NC

11DIO_7
-

NC

12DIO_8
-

NC

13DIO_9

-

NC

14DIO_10
-

NC

15DIO_11
-

NC

16DIO_12
-

NC

17WKP
-

N 系列:唤醒引脚,内部上拉。低电平唤醒,高电平睡眠,可锁存输入信号

G 系列: NC

18DIO_14
-

NC

19AUX
-

N 系列:发送指示,推挽输出,低电平数据发送中,高电平发送完成。

G 系列: NC

20JTAG_TMS-

NC

21JTAG_TCK-

NC

22DIO_16
-

NC

23DIO_17
-

NC

24DIO_18
-

NC

25DIO_19
-

NC

26DIO_20
-

NC

27GND-

地线,连接到电源参考地

28DIO_21
-

NC

29VCC-

电源,1.8~3.8V

30DIO_22
-

NC

31DIO_23
-

NC

32nRESET输入

硬件复位,低电平有效

33DIO_24
-

NC

34DIO_25
-

NC

35DIO_26
-

NC

36DIO_27
-

NC

37DIO_28
-

NC

38DIO_29
-

NC

39DIO_30
-

NC

40、41、42GND-

地线,连接到电源参考地
