亿佰特物联网新品模块

当前位置: 首页 >产品中心 >开关量传输>E831-RTU(8080T-485) 数字量16路IO控制器

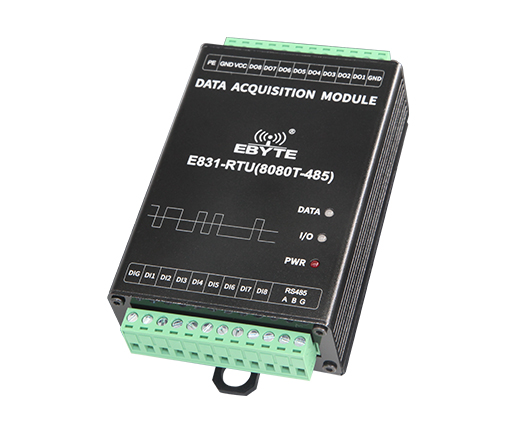

E831-RTU(8080T-485) 数字量16路IO控制器

采集类型:数字量

接口类型:RS485

采集路数:16路

产品净量:256±5g

产品简介:E831-RTU(8080T-485)是一款支持 8 路数字量输入(默认干接点),8 路数字量输出(NPN 晶体管集电极开路输出)的IO 产品。支持 Modbus RTU 协议。该产品具有高度易用性,用户可方便快速地集成于自己的系统中。

E831-RTU(8080T-485)-A_01E831-RTU(4040R-485)高防护
E831-RTU(8080T-485)-A_02

E831-RTU(8080T-485)-A_04

E831-RTU(8080T-485)-A_05

E831-RTU(8080T-485)-A_06E831-RTU(8080T-485)---B_01

E831-RTU(8080T-485)---B_02
E831-RTU(8080T-485)-三防
E831-RTU(8080T-485)--C_01
E831-RTU(8080T-485)--C_02

硬件参数指标
产品尺寸(H*W*D)105*75*30 mm
产品重量256g±5g
接口方式

压线方式,1*12*5.08mm

工作电压

DC8V~28V, 推荐使用 12V 或 24V,超过 28V 可能会损坏设备

工作电流

12V@ 56mA 待机电流     /   12V@ 86mA 工作电流

通信接口RS485:1200~115200bps
8 路数字量输入接口干接点,DI 采集频率 1KHz
8 路数字量输出接口集电极开路,DO触点容量:30V/50mA
波特率波特率范围 1200~115200bps,出产默认 9600
工作温度

-20℃~+70℃

存储温度

-40℃~+85℃

工作湿度

5%~95%

存储湿度

1%~95%


E831-RTU(8080T-485) - size1000-01

脚号
端口及其他定义功能说明

1

PE

与大地连接

与大地连接

2

GND

压线式电源输入负极

电源参考地

3

VCC

压线式电源输入正极

电 源 输 入 端 , DC 8V~28V , 建 议12V/24V

4

DO8

数字量输出通道 8

NPN 晶体管集电极开路输出通道 8

5

DO7

数字量输出通道7

NPN 晶体管集电极开路输出通道 7

6

DO6

数字量输出通道6

NPN 晶体管集电极开路输出通道 6

7

DO5

数字量输出通道5

NPN 晶体管集电极开路输出通道 5

8

DO4

数字量输出通道 4

NPN 晶体管集电极开路输出通道 4

9

DO3

数字量输出通道3

NPN 晶体管集电极开路输出通道 3

10

DO2

数字量输出通道2

NPN 晶体管集电极开路输出通道 2

11

DO1

数字量输出通道1

NPN 晶体管集电极开路输出通道 1

12

GND

信号参考地

信号参考地

13

RS485-G

RS485 信号参考地

RS485 信号参考地,可不连

14

RS485-B

RS485 接口 B

RS485 接口 B 与设备 B 接口相连

15

RS485-A

RS485 接口 A

RS485 接口 A 与设备 A 接口相连

16

DI8

数字量输入通道 8

与 DIG 形成干接点

17

DI7

数字量输入通道7

与 DIG 形成干接点

18

DI6

数字量输入通道6

与 DIG 形成干接点

19

DI5

数字量输入通道5

与 DIG 形成干接点

20

DI4

数字量输入通道4

与 DIG 形成干接点

21

DI3

数字量输入通道3

与 DIG 形成干接点

22

DI2

数字量输入通道2

与 DIG 形成干接点

23

DI1

数字量输入通道1

与 DIG 形成干接点

24

DIG

数字量输入信号参考地

数字量输入信号参考地

LED灯

DATA

串口数据指示

双色灯,绿色表示数据接收,蓝色表示数据发送

I/O

输入输出状态指示灯

双色灯,任何一路输入有信号绿色指示灯亮,任何一路输出有信号蓝色指

示灯亮,当既有输出又有输入时,同时亮,指示灯为青色。

PWR

电源指示

红色 LED,长亮
