| 射频参数 | 参数值 | 备注 |
| 工作频段 | 410~441 MHz | 出厂默认 433MHz（32MHz晶振） |
| 发射功率 | 20 dBm | 最大功率（约100mW） |
| 接收灵敏度 | -147 dBm | 空速 0.3kbps |
| 空中速率 | 0.018k~37.5kbps | 出厂默认 0.3kbps |
| 实测距离 | 5000米 | 晴朗空旷环境，最大功率，天线增益5dBi，高度2m，空速0.3kbps |
| 硬件参数 | 参数值 | 备注 |
| 尺寸大小 | 17.6 * 25.2 mm | |
| 天线形式 | 邮票孔 | |
| 通信接口 | SPI | |
| 封装方式 | 贴片 | |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
| 电源电压 | 1.8 | 3.3 | 3.6 | V | |
| 通信电平 | 1.8 | 3.3 | 3.6 | V | |
| 发射电流 | 100 | 110 | 120 | mA | 20dBm（100mW） |
| 接收电流 | 13 | 14 | 15 | mA | |
| 休眠电流 | 0.5 | 1.0 | 2.5 | μA | |
| 工作温度 | -40 | 20 | +85 | ℃ | |
| 工作湿度 | 10 | 60 | 90 | % | |
| 储存温度 | -40 | 20 | +125 | ℃ |

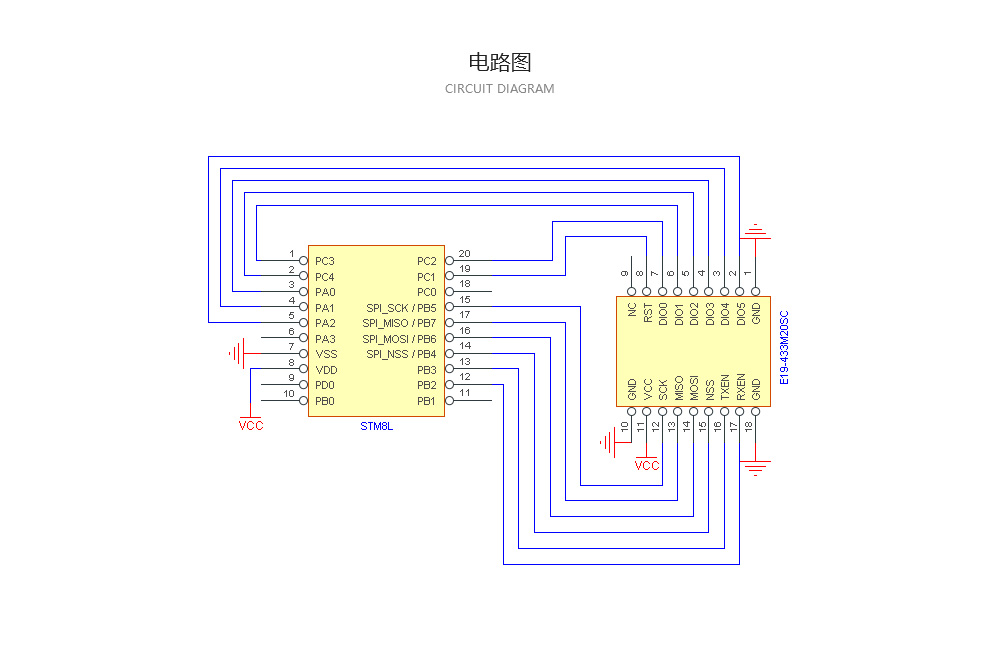

| 序号 | 引脚 | 引脚方向 | 备注 |
| 1 | GND | 输入 | 地线，连接到电源参考地 |
| 2 | DIO5 | 输入/输出 | 可配置的通用IO口（详见SX1278手册） |
| 3 | DIO4 | 输入/输出 | 可配置的通用IO口（详见SX1278手册） |
| 4 | DIO3 | 输入/输出 | 可配置的通用IO口（详见SX1278手册） |
| 5 | DIO2 | 输入/输出 | 可配置的通用IO口（详见SX1278手册） |
| 6 | DIO1 | 输入/输出 | 可配置的通用IO口（详见SX1278手册） |
| 7 | DIO0 | 输入/输出 | 可配置的通用IO口（详见SX1278手册） |
| 8 | RST | 输入 | 芯片复位触发输入脚 |
| 9 | NC | - | 不接 |
| 10 | GND | 输入 | 地线，连接到电源参考地 |
| 11 | VCC | 输入 | 供电电源，范围1.8~3.6V（推荐3.3V，建议外部增加陶瓷滤波电容） |
| 12 | SCK | 输入 | SPI时钟输入引脚 |
| 13 | MISO | 输出 | SPI数据输出引脚 |
| 14 | MOSI | 输入 | SPI数据输入引脚 |
| 15 | NSS | 输入 | 模块片选引脚，用于开始一个SPI通信 |
| 16 | TXEN | 输入 | 射频开关脚控制；发射时，TXEN高电平，RXEN低电平 |
| 17 | RXEN | 输入 | 射频开关脚控制；接收时，RXEN高电平，TXEN低电平 |
| 18 | GND | - | 地线，连接到电源参考地 |
| 19 | GND | - | 地线，连接到电源参考地 |
| 20 | ANT | 输出 | 天线接口（高频信号输出） |
| 21 | GND | - | 地线，连接到电源参考地 |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://item.taobao.com |
| 【京东商城】：https://i-item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【致哲亿佰特专卖店】：https://detail.tmall.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：sales@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：有没这种现象：模块一直处于接收状态，时间久了就完全收不到了，需要重新配置模块（即调用初始化函数）才能继续接收? |
| 答：软件问题,详细情况可咨询我公司技术部门。 |
| 产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 空中速率 bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E19-900M20S2 | SPI | SX1276 | 868M/915M | 20 | 5 | 0.018~37.5k | 贴片 | 15 * 15 | LoRa扩频，超小体积 | ||
| E19-868M20S | SPI | SX1276 | 868M | 20 | 5 | 0.018~37.5k | 贴片 | 17.6*25.2 | LoRa扩频，远距离抗干扰 | ||
| E19-433M20S2 | SPI | SX1278 | 433M | 20 | 5 | 0.018~37.5k | 贴片 | 15 * 15 | LoRa扩频，超小体积 | ||
| E19-915M30S | SPI | SX1276 | 915M | 30 | 10 | 0.018~37.5k | 贴片 | 25 * 40 | LoRa扩频，远距离抗干扰 | ||
| E19-868M30S | SPI | SX1276 | 868M | 30 | 10 | 0.018~37.5k | 贴片 | 25 * 40 | LoRa扩频，远距离抗干扰 | ||
| E19-433M30S | SPI | SX1278 | 433M | 30 | 10 | 0.018~37.5k | 贴片 | 25*37 | LoRa扩频，远距离抗干扰 | ||
| E19-915M20S | SPI | SX1276 | 915M | 20 | 5 | 0.018~37.5k | 贴片 | 17.6*25.2 | LoRa扩频，远距离抗干扰 | ||
| E19-433M20SC | SPI | SX1278 | 433M | 20 | 5 | 0.018~37.5k | 贴片 | 17.6*25.2 | LoRa扩频，远距离抗干扰 |
