| 射频参数 | 参数值 | 备注 |
| 工作频段 | 425~450.5 MHz | 出厂默认 433MHz |
| 发射功率 | 10~20 dBm | 出厂默认 20dBm（约100mW） |
| 接收灵敏度 | -121 dBm | 空速 8kbps |
| 空中速率 | 2k~20kbps | 出厂默认 8kbps |
| 实测距离 | 1500米 | 晴朗空旷环境，最大功率，天线增益5dBi，高度2m，空速8kbps |
| 硬件参数 | 参数值 | 备注 |
| 尺寸大小 | 17 * 30 mm | |
| 天线形式 | IPEX/外部/弹簧 | |
| 通信接口 | UART串口 | 波特率支持1200~115200，出厂默认9600 |
| 封装方式 | 贴片 | |
| 缓存容量 | 512字节 | 内部自动分包55字节发送 |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
| 电源电压 | 2.3 | 5.0 | 5.2 | V | |
| 通信电平 | 2.5 | 3.3 | 3.6 | V | |
| 发射电流 | 82 | 89 | 98 | mA | 20dBm（100mW） |
| 接收电流 | 15 | 16 | 18 | mA | |
| 休眠电流 | 3 | 4 | 5 | μA | |
| 工作温度 | -40 | 20 | +85 | ℃ | |
| 工作湿度 | 10 | 60 | 90 | % | |
| 储存温度 | -40 | 20 | +125 | ℃ |
| 序号 | 引脚 | 引脚方向 | 备注 |
| 1 | M0 | 输入（极弱上拉） | 和M1配合，决定模块的工作模式（不可悬空，如不使用可接地） |
| 2 | M1 | 输入（极弱上拉） | 和M0配合，决定模块的工作模式（不可悬空，如不使用可接地） |
| 3 | RXD | 输入 | TTL串口输入，连接到外部TXD引脚（可配置为漏极开路或上拉输入，详见手册） |
| 4 | TXD | 输出 | TTL串口输出，连接到外部RXD引脚（可配置为漏极开路或推挽输出，详见手册） |
| 5 | AUX | 输出（可悬空） | 指示模块工作状态，用户外部唤醒MCU，上电自检初始化期间输出低电平 |
| 6 | VCC | 模块电源正参考，电压范围：2.3V~5.2V DC | |
| 7 | GND | 模块地线 | |
| 8 | ANT | 天线（50Ω特性阻抗） | |
| 9 | GND | 模块地线 | |
| 10 | GND | 模块地线 | |
| 11 | GND | 模块地线 |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://item.taobao.com |
| 【京东商城】：https://i-item.jd.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：sales@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 空中速率 bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E64-DTU (433NW20) | RS232 RS485 | - | 433M | 20 | 1.5 | 2k~20k | 压线/DB9 | 82*62*25 | 一主多从，星型组网 | ||

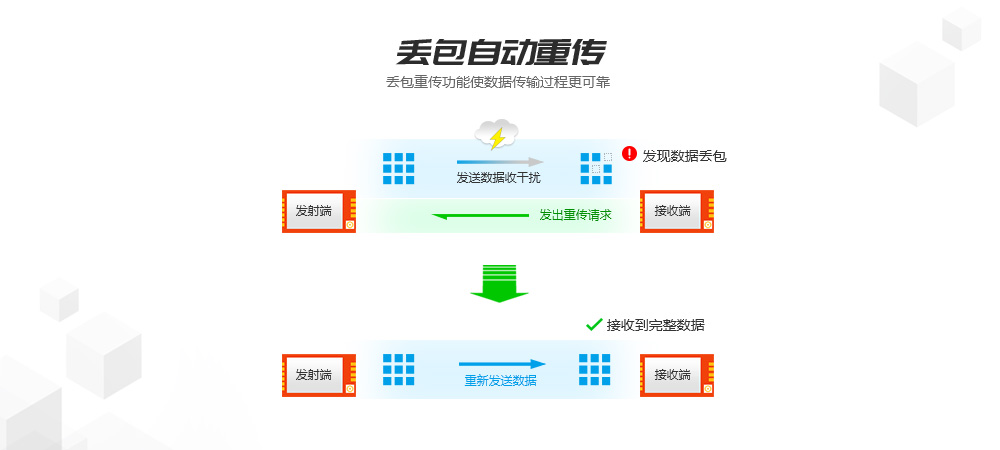

| E64-433T20S | UART | - | 433M | 20 | 1.5 | 2k~20k | 贴片 | 17 * 30 | 星型组网，低功耗自动重传 |
