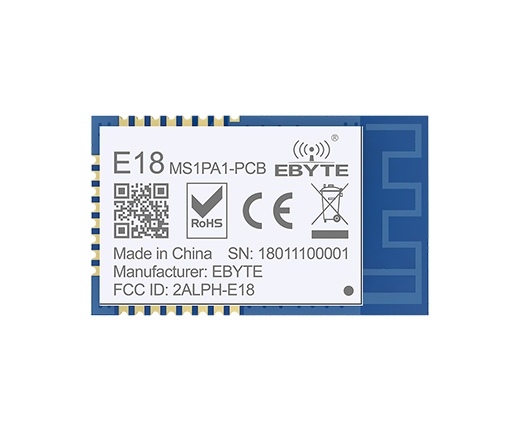

| 射频参数 | 参数值 | 备注 |
| 工作频段 | 2400~2480 MHz | 出厂默认 2.4GHz (32MHz晶振） |
| 发射功率 | 20 dBm | 最大功率（约100mW） |
| 接收灵敏度 | -97.6 dBm | 空速 250kbps |
| 通信协议 | ZigBee | |
| 实测距离 | 800米 | 晴朗空旷环境，最大功率，天线增益5dBi，高度2m，空速250kbps |
| 硬件参数 | 参数值 | 备注 |
| IC全称 | CC2530F256RHAT/QFN40 | |
| FLASH | 256 KB | |
| RAM | 8 KB | |
| 内核 | 具有代码预取的高性能低功耗8051微控制器内核 | |
| 尺寸大小 | 16.0 * 27.0 mm | |
| 天线形式 | 板载天线 | |
| 通信接口 | SoC | |
| 封装方式 | 贴片 | |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
| 电源电压 | 2.0 | 3.3 | 3.6 | V | |
| 通信电平 | 2.0 | 3.3 | 3.6 | V | |
| 发射电流 | 129 | 140 | 154 | mA | 20dBm（100mW） |
| 接收电流 | 39 | 42 | 46 | mA | |
| 休眠电流 | 0.6 | 1.2 | 1.8 | μA | |
| 工作温度 | -40 | 20 | +85 | ℃ | |
| 工作湿度 | 10 | 60 | 90 | % | |
| 储存温度 | -40 | 20 | +125 | ℃ |
| 序号 | 引脚 | 引脚方向 | 备注 |
| 1 | GND | 输入 | 地线，连接到电源参考地 |
| 2 | VDD | 输入 | 供电电源，必须2.0~3.6V之间 |
| 3 | P2.2 | 输入/输出 | 单片机GPIO |
| 4 | P2.1 | 输入/输出 | 单片机GPIO |
| 5 | P2.0 | 输入/输出 | 单片机GPIO |
| 6 | P1.7 | 输入/输出 | 单片机GPIO |
| 7 | P1.6 | 输入/输出 | 单片机GPIO |
| 8 | NC | - | 空脚 |
| 9 | NC | - | 空脚 |
| 10 | P1.5 | 输入/输出 | 单片机GPIO |
| 11 | P1.4 | 输入/输出 | 单片机GPIO |
| 12 | P1.3 | 输入/输出 | 单片机GPIO |
| 13 | P1.2 | 输入/输出 | 单片机GPIO |
| 14 | P1.1 | 输出 | 单片机GPIO，PA发射控制引脚 |
| 15 | P1.0 | 输出 | 单片机GPIO，PA接收控制引脚 |
| 16 | P0.7 | 输出 | 单片机GPIO，PA接收高增益控制引脚 |
| 17 | P0.6 | 输入/输出 | 单片机GPIO |
| 18 | P0.5 | 输入/输出 | 单片机GPIO |
| 19 | P0.4 | 输入/输出 | 单片机GPIO |
| 20 | P0.3 | 输入/输出 | 单片机GPIO |
| 21 | P0.2 | 输入/输出 | 单片机GPIO |
| 22 | P0.1 | 输入/输出 | 单片机GPIO |
| 23 | P0.0 | 输入/输出 | 单片机GPIO |
| 24 | RESET | 输入 | 复位端口 |
| 产品说明书 |
【用户手册】E18-series_Usermanual_CN  |
| 【软件手册】E18_Software_Datasheet_CN |
| 【快速入门】E18 快速入门指导 |
| 【用户手册】带PCB天线无线模组的放置方式 |
| 开发测试 |
| 【通信例程】Demo_Ebyte |
| 【封装文件】Pcb_E18-MS1PA1-PCB |
| 【芯片资料】CC2530 |
| 【测试底板】E18-TBH-01_Datasheet_CN |
| 工具软件 |
| 【参数配置】上位机_Zigbee_3.0 |
| 【ZigBee 2.0】E18系列旧版本相关文件 |
| 【通信测试】串口调试助手_XCOM |
| 应用文档 |
| 【AN2022001】E18-系列固件升级方法 |
| 亿佰特简介 |
| 【企业简介】 |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://item.taobao.com |
| 【京东商城】：https://ebyte.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【致哲亿佰特专卖店】：https://detail.tmall.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：sales@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：E18系列如何对模块进行编程开发？需要使用那些工具和软件？ |
| 答：不同的开发群体需要用的到工具不同，不同应用也不相同。关于客户自己的开发需要用到的资料及工具，可参考 http://www.ti.com。 |
| ★ 问：模块支持 ZigBee Home Automation协议不？ |
| 答：支持。 |
| ★ 问：二次开发，遇到如下问题，可否提供些建议： 用的是ZStack-CC2530-2.3.0-1.4.0协议栈 作二次开发 问题如下： 1.终端设备启动的时候，有时候入网不了 2.终端设备用着用着就断网，而且不会重新入网。 |
| 答：出厂已经有组网软件了,具体事宜可与客服沟通。 |
| ★ 问：请问下，怎么固定终端模块的网络短地址，不会因为协调器重启网络短地址改变。 |
| 答：出厂已经有组网软件了,我们自带的组网程序不能固定。 |
| ★ 问：20170705之前的版本可以烧录程序，从20170925之后用之前的烧录方式烧录不上，请问是什么原因? |
| 答：建议先擦除再烧录，后面都是加了保护的。 |
| ★ 问：下载口可以复用吗？ |
| 答：可以实现，但是不推荐使用下载IO复用为功能引脚使用 |
