| 序号 | 参数名称 | 参数值 | 注释 |
| 1 | 射频芯片 | nRF24LU1 | Nordic |

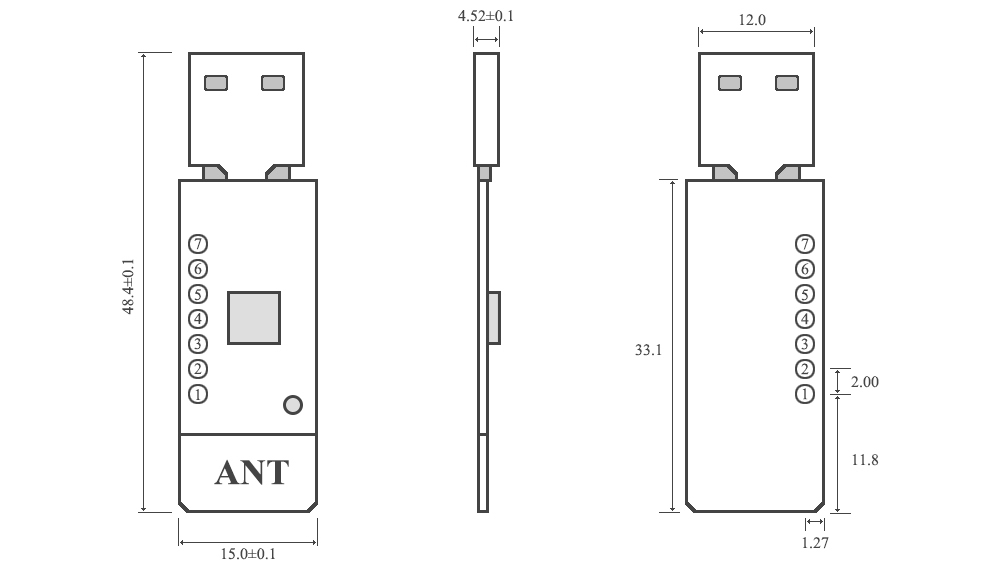

| 2 | 模块尺寸 | 15 * 48.4mm | 含USB |
| 3 | 模块重量 | 3.2g | 含USB |
| 4 | 工作频段 | 2.4 ~ 2.525GHz | 可通过软件调节 (16MHz晶振） |
| 5 | 生产工艺 | 无铅工艺，机贴 | 无线类产品必须机贴方能保证批量一致性和可靠性 |
| 6 | 接口方式 | USB | 直插（可直连PC） |
| 7 | 供电电压 | 4.0 ~ 5.25V DC | 建议5V |
| 8 | 通信电平 | 0.7VCC ~ 3.5V | VCC指模块供电电压 |
| 9 | 实测距离 | 100m | 晴朗空旷，最大功率，高度2m，250k空中速率 |
| 10 | 发射功率 | 最大0dBm | 约1mW |
| 11 | 空中速率 | 250k ~ 2Mbps | 3级可调（250kbps、1Mbps、2Mbps） |
| 12 | 关断电流 | 500uA | MCU 睡眠，无线关闭，VCC=5V |
| 13 | 发射电流 | 13mA@0dBm | 建议供电能力大于50mA |
| 14 | 接收电流 | 11mA@5V | USB供电 |
| 15 | 通信接口 | USB | 下载所需IO全部引出，详见芯片手册 |
| 16 | 发射长度 | 1~32字节 | 单个数据包，3级FIFO |
| 17 | 接收长度 | 1~32字节 | 单个数据包，3级FIFO |
| 18 | RSSI支持 | 不支持 | 仅支持简单的丢包统计 |
| 19 | 天线接口 | PCB天线 | 50Ω特性阻抗 |
| 20 | 工作温度 | -40 ~ +85℃ | 工业级 |
| 21 | 工作湿度 | 10% ~ 90% | 相对湿度，无冷凝 |
| 22 | 储存温度 | -40 ~ +125℃ | 工业级 |
| 23 | 接收灵敏度 | -106dBm@250kbps | 详见芯片手册 |
| 脚号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | GND | - | 地线，连接到电源参考地 |
| 2 | CSN P0.3 | 输入 输入/输出 | 模块片选信号 单片机GPIO |
| 3 | MISO P0.2 TXD | 输出 输入/输出 输出 | SPI数据输出 单片机GPIO UART输出（详见芯片手册） |
| 4 | MOSI P0.1 RXD | 输入 输入/输出 输入 | SPI数据输入 单片机GPIO UART输入（详见芯片手册） |
| 5 | SCK P0.0 | 输入 输入/输出 | SPI总线时钟 单片机GPIO |
| 6 | PROG | 输入 | 编程使能（平时悬空即可） |
| 7 | VBUS | - | 电源参考+5V |
| 产品说明书 |
【用户手册】E11-MLU1_Datasheet_CN_v4.8.pdf  |
| 开发测试 |
| 【通信例程】Demo_Ebyte |
| 【芯片资料】IC_nRF24LU1 |
| 工具软件 |
| 【通信测试】串口调试助手_XCOM |
| 亿佰特简介 |
| 【企业简介】 |
| 在线购买 |
| 停产产品 批量可发起生产 |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：sales@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：关于nRF24L01P、nRF24LE1、nRF24LU1的区别？ |
| 答：1. nRF24L01P、nRF24LE1、nRF24LU1均是挪威Nordic公司出品射频芯片；2. nRF24LE1集成了nRF24L01P和51单片机；3. nRF24LU1集成了nRF24L01P和51单片机，并且支持USB；4. nRF24L01P、nRF24LE1、nRF24LU1三款射频芯片经调试后均可以互通。 |
| 产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 空中速率 bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E11-MLU1PA | USB | nRF24LU1 | 2.4G | 20 | 1.0 | 250k~2M | USB | 15 * 53.3 | USB接口，内置51单片机 | ||
| E11-MLU1 | USB | nRF24LU1 | 2.4G | 0 | 0.1 | 250k~2M | USB | 15 * 48.4 | USB接口，内置51单片机 |
