| 射频参数 | 参数值 | 备注 |
| 工作频段 | 425~450.5 MHz | 出厂默认 433MHz |
| 发射功率 | 21~30 dBm | 出厂默认 30dBm（约1W） |
| 接收灵敏度 | -126 dBm | 空速 1.2kbps |
| 空中速率 | 1.2k~70kbps | 出厂默认 1.2kbps |
| 实测距离 | 2500米 | 晴朗空旷环境，最大功率，天线增益5dBi，高度2m，空速1.2kbps |
| 硬件参数 | 参数值 | 备注 |
| 尺寸大小 | 24 * 43 mm | 不含SMA |
| 天线形式 | SMA-K | |
| 通信接口 | UART串口 | 波特率支持1200~115200，出厂默认9600 |
| 封装方式 | 直插 | |
| 缓存容量 | 512字节 | 内部自动分包77字节发送 |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
| 电源电压 | 3.3 | 5.0 | 5.2 | V | |
| 通信电平 | 2.5 | 3.3 | 3.6 | V | |
| 发射电流 | 445 | 480 | 530 | mA | 30dBm（1W） |
| 接收电流 | 18 | 19 | 21 | mA | |
| 休眠电流 | 4 | 5 | 6 | μA | |
| 工作温度 | -40 | 20 | +85 | ℃ | |
| 工作湿度 | 10 | 60 | 90 | % | |
| 储存温度 | -40 | 20 | +125 | ℃ |

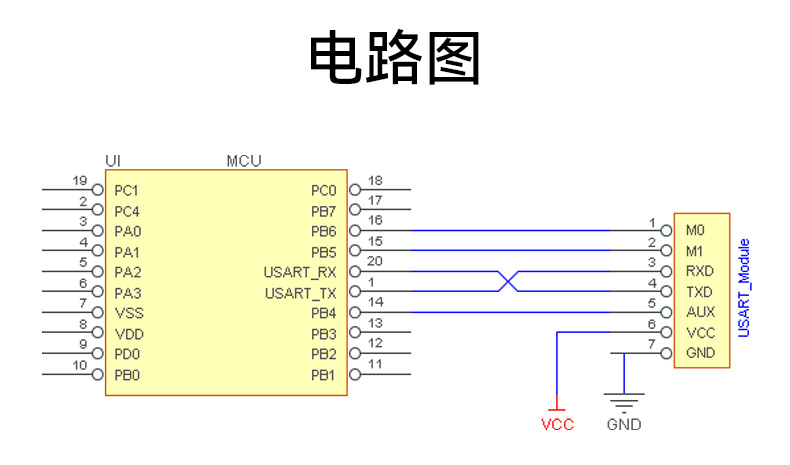

| 序号 | 引脚 | 引脚方向 | 备注 |
| 1 | M0 | 输入（极弱上拉） | 和M1配合，决定模块的工作模式（不可悬空，如不使用可接地） |
| 2 | M1 | 输入（极弱上拉） | 和M0配合，决定模块的工作模式（不可悬空，如不使用可接地） |
| 3 | RXD | 输入 | TTL串口输入，连接到外部TXD引脚（可配置为漏极开路或上拉输入，详见手册） |
| 4 | TXD | 输出 | TTL串口输出，连接到外部RXD引脚（可配置为漏极开路或推挽输出，详见手册） |
| 5 | AUX | 输出 | 指示模块工作状态，用户外部唤醒MCU，上电自检初始化期间输出低电平 |
| 6 | VCC | 输入 | 模块电源正参考，电压范围：3.3V~5.2V DC |
| 7 | GND | 输入 | 模块地线 |
| 8 | 固定孔 | 固定孔 | |
| 9 | 固定孔 | 固定孔 | |
| 10 | 固定孔 | 固定孔 | |
| 11 | 固定孔 | 固定孔 |
| 在线购买 |
| 温馨提示：该产品老版本已下架，停产商品批量可发起生产。 |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：sales@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：现象是我的CPU没有给模块数据...但模块本身不停的发0,1,2直到76的16进制数据 换一对就好了...可能确定我的CPU没有送这些数据 |
| 答：确定模块是否坏了，若模块无问题请用我们的USB转TTL测试一下还有无此问题。 |
